Hioki IR5050 to kompaktowy, lekki, wysokonapięciowy tester rezystancji izolacji o napięciu wyjściowym do 5 kV. Jego unikalna technologia pomiarowa umożliwia stabilne pomiary do 10 TΩ.

Idealny do wysokonapięciowych testów rezystancji izolacji

Najlepiej nadający się do wysokonapięciowych testów rezystancji izolacji, IR5050 jest wyposażony w zaawansowaną technologię pomiarową, która gwarantuje stabilne odczyty w szerokim zakresie zastosowań, w tym w kablach wysokiego napięcia, transformatorach i silnikach. Posiada również intuicyjne pokrętło do prostej obsługi, co zwiększa jego wszechstronność i łatwość obsługi w różnych zastosowaniach przemysłowych.

Zaawansowane funkcje diagnostyki izolacji

IR5050 oferuje specjalistyczne funkcje diagnostyczne izolacji, takie jak testowanie napięcia krokowego i rampowego. Automatycznie wyświetla wyniki we wskaźnikach takich jak PI (wskaźnik polaryzacji), DAR (współczynnik absorpcji dielektrycznej) i DD (rozładowanie dielektryczne), usprawniając proces diagnostyczny.

Usprawnione zarządzanie danymi i raportowanie

Zwiększając wydajność, IR5050 jest wyposażony w pamięć danych oraz opcje łączności bezprzewodowej i USB. Ułatwia śledzenie trendów wykresów w czasie rzeczywistym na urządzeniach mobilnych i umożliwia szybkie generowanie raportów, upraszczając obsługę danych i dokumentację.

Główne cechy

Pomiar izolacji urządzeń wysokiego napięcia (takich jak transformatory, kable i silniki)
Szeroki zakres napięcia testowego, do 5000 V z 250 V DC
Szeroki zakres pomiarowy izolacji, do 10 TΩ
Automatycznie obliczana i wyświetlana diagnostyka izolacji (PI, DAR i DD)
Funkcje pamięci danych zwiększają wydajność pracy, eliminując błędy ludzkie związane z ręcznym raportowaniem.
Możliwość wyboru kompatybilności interfejsu: Oferuje zarówno opcje łączności bezprzewodowej, jak i USB.
Kompaktowy i lekki, wyposażony w futerał o stopniu ochrony IP65

Gwarantowana dokładność: 1 rok

Parametry pomiaru	- Rezystancja izolacji - Prąd upływu - Napięcie - Pojemność (funkcja DD)
Maks. napięcie znamionowe do zacisków	1000 V AC, 2000 V DC
Maks. napięcie znamionowe do uziemienia	1000 V (KAT. IV), 600 V (KAT. III)
Zakres temperatury roboczej i wilgotności	-20°C do 50°C (*1) (bez kondensacji)
Zakres temperatury i wilgotności przechowywania	-25°C do 65°C (-13°F do 149°F), mniej niż 80% wilgotności względnej (bez kondensacji)
Pyłoszczelność/wodoodporność	IP40 (z dołączoną osłoną, bez zacisków) IP65 (WALIZKA TRANSPORTOWA C0212)
Normy	EN61010 (bezpieczeństwo), EN61326 (EMC), IEC 61557-1, IEC 61557-2 (tester rezystancji izolacji)
Zasilanie	- Bateria alkaliczna LR6 (AA) × 8 - Akumulator niklowo-wodorkowy (NiMH) HR6 (AA) × 8
*Ciągły czas pracy (2)**	Około 5 godzin bez zainstalowanego Z3210; około 4 godzin z zainstalowanym Z3210 i przy użyciu komunikacji bezprzewodowej
Wymiary i waga	195 mm (7,68 cala) szer. × 254 mm (10 cali) wys. × 89 mm (3,50 cala) gł., 1,7 kg (59,97 uncji) (w tym baterie)
Dołączone akcesoria	Przewód pomiarowy L9850-01 ×1, przewód pomiarowy L9850-02 ×1, przewód pomiarowy L9850-03 ×1, zacisk krokodylkowy L9851-01 ×1, zacisk krokodylkowy L9851-02 ×1, zacisk krokodylkowy L9851-03 ×1, futerał C0212 ×1, bateria alkaliczna LR6 ×8, instrukcja obsługi ×1, środki ostrożności dotyczące obsługi ×1

*1: -20°C do 40°C (-4°F do 104°F), wilgotność względna poniżej 80%; 40°C do 45°C (104°F do 113°F), wilgotność względna poniżej 60%; 45°C do 50°C (113°F do 122°F), wilgotność względna poniżej 50%.

*2: W przypadku korzystania z baterii alkalicznych, generowane napięcie 5 kV, zaciski +/- otwarte, podświetlenie wyłączone i komparator wyłączony.

Diagnostyka izolacji

PI, DAR, DD, SV, Ramp, Timer

Inne

Wskaźnik naładowania akumulatora, wskaźnik obwodu pod napięciem, automatyczne oszczędzanie energii, automatyczne rozładowanie, podświetlenie, brzęczyk, zapis ręczny, zapis w dzienniku, wejście temperatury i wilgotności, wyświetlanie czasu, zegar, filtr, filtr sprzętowy, wstrzymanie danych, reset systemu, komunikacja USB (tylko po zainstalowaniu DT4900-01), komunikacja bezprzewodowa (tylko po zainstalowaniu Z3210), komparator, wyświetlanie miernika rezystancji, przełączanie funkcji diagnostyki izolacji, wyłącznik awaryjny.

Pomiar rezystancji izolacji

Zakres napięcia testowego	DC 250 V do 5,20 kV DC
Napięcie testowe ustawiane przez użytkownika	250 V do 1 kV: co 10 V; 1 kV do 5 kV: co 25 V
Wstępnie ustawione napięcie testowe	250 V	500 V	1000 V	2500 V	5000 V
Gwarantowany zakres dokładności (1)	0,00 MΩ〜2,50 GΩ ±5% rdg ±5 dgt	0,00 MΩ〜5,00 GΩ ±5% rdg ±5 dgt	0,00 MΩ〜10,0 GΩ ±5% rdg ±5 dgt	0,00 MΩ〜25,0 GΩ ±5% rdg ±5 dgt	0,00 MΩ〜50,0 GΩ ±5% rdg ±5 dgt
Gwarantowany zakres dokładności (2)	2,51 GΩ〜500 GΩ ±20% rdg	5,01 GΩ〜1,00 TΩ ±20% rdg	10,1 GΩ〜2,00 TΩ ±20% rdg	25,1 GΩ〜5,00 TΩ ±20% rdg	50,1 GΩ〜10,00 TΩ ±20% rdg
Prąd znamionowy	1 mA do 1,2 mA
Prąd zwarciowy	2 mA lub mniej
Możliwa liczba pomiarów	200 lub więcej razy na jednym zestawie w pełni naładowanych baterii

Pomiar prądu upływu

Zakres pomiaru (auto)

10 nA

100 nA

1000 nA

10 μA

100 μA

1 mA

Zakres wyświetlania

0,00 nA do 9,99 nA

9,0 nA do 99,9 nA

90 nA do 999 nA

0,90 μA do 9,99 μA

9,0 μA do 99,9 μA

90 μA do 999 μA (*3)

0,90 mA do 3,00 mA (*4)

Rozdzielczość

0,01 nA

0,1 nA

1 nA

0,01 μA

0,1 μA

*3: 1 μA

*4: 0,01 mA

Pomiar napięcia

Gwarantowany zakres dokładności	30 V do 1 000 V AC (45 Hz do 65 Hz), ±10 V do ±2 000 V DC
Dokładność	±3% rdg. ±3 dgt.
Rezystancja wejściowa	500 kΩ lub więcej (DC, 45 Hz do 65 Hz)
Zabezpieczenie przed przeciążeniem	1100 V AC (1 min., między zaciskami +/-) 2200 V DC (1 min., między zaciskami +/-)

Pomiar pojemności

Pojemność jest mierzona automatycznie po zakończeniu pomiaru rezystancji izolacji (nie jest mierzona, jeśli napięcie wyjściowe wynosi 250 V lub mniej).

Dokładność	±10% rdg. ±5 nF (gwarantowany zakres dokładności: 10,0 nF do 25,0 µF)
Zakres pomiarowy	100 nF	1000 nF	10 μF
Zakres wyświetlania	0,0 nF do 99,9 nF	100 nF do 999 nF	1,00 μF do 9,99 μF (5) 10,0 μF do 25,0 μF (6)
Rozdzielczość	0,1 nF	1 nF	5: 0,01 μF 6: 0,1 μF

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Akcesoria dla Hioki IR5050

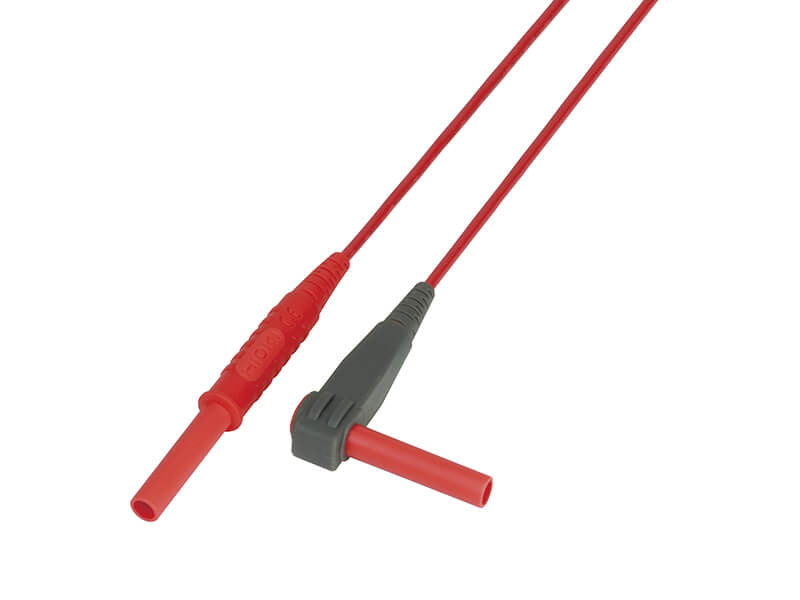

	Hioki L9850-01 Przewód pomiarowy czerwony 3m	Zamów

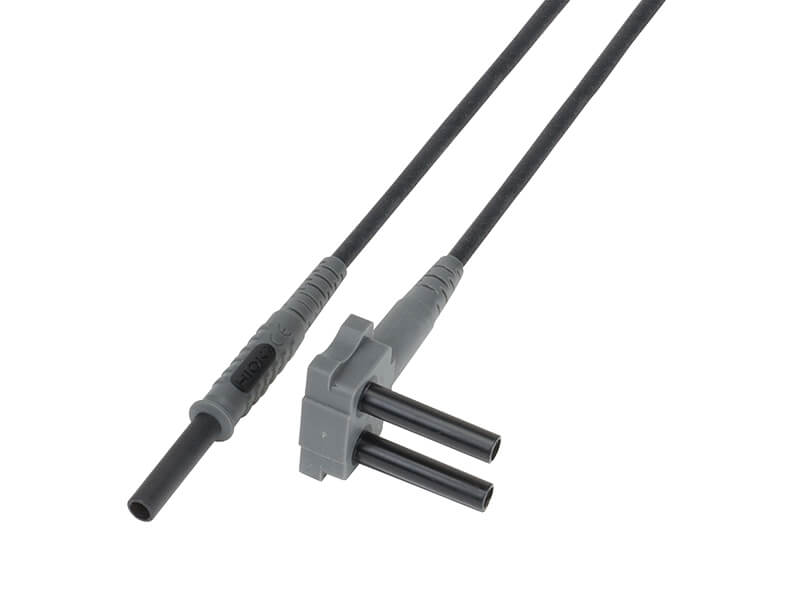

	Hioki L9850-02 Przewód pomiarowy ekranowany, czarny 3m	Zamów

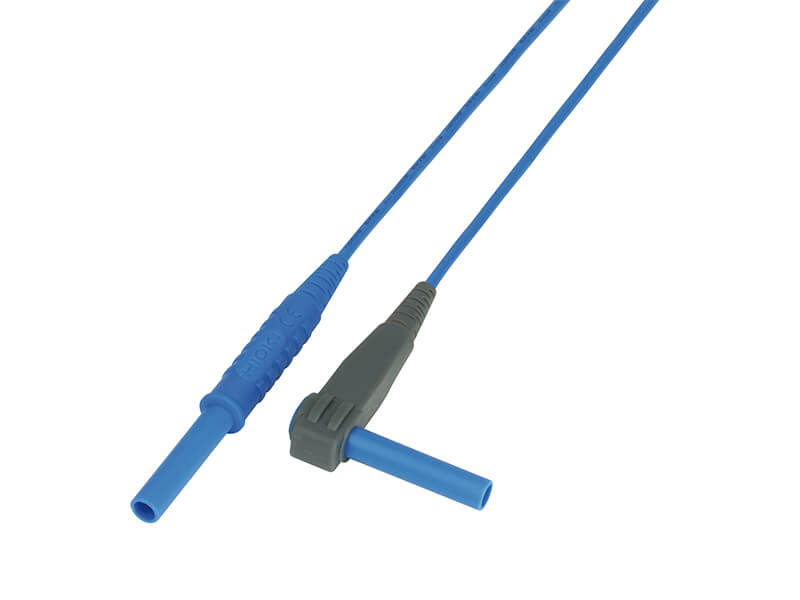

	Hioki L9850-03 Przewód pomiarowy niebieski 3m	Zamów

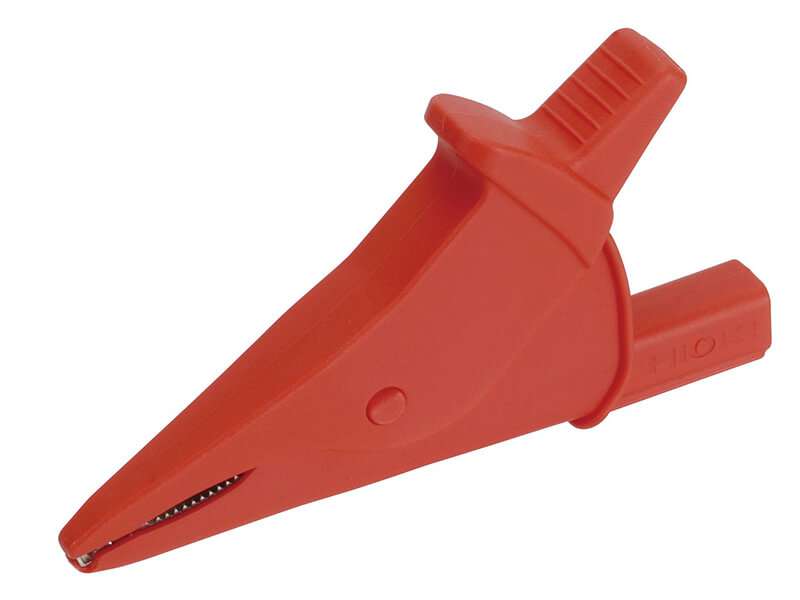

	Hioki L9851-01 Zacisk krokodylkowy czerwony	Zamów

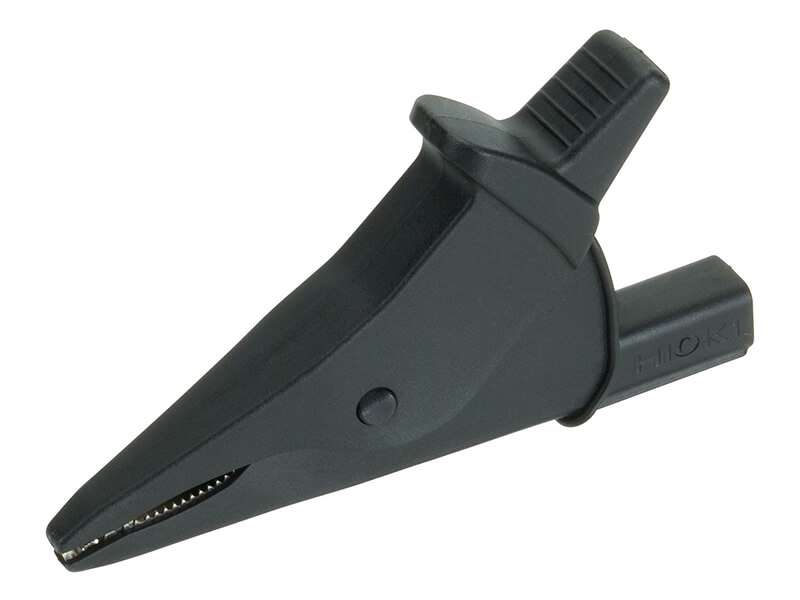

	Hioki L9851-02 Zacisk krokodylkowy czarny	Zamów

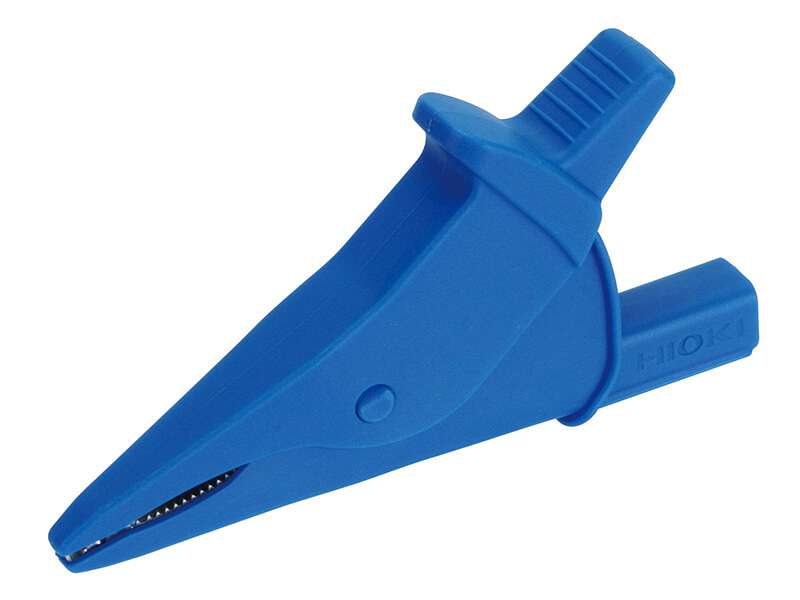

	Hioki L9851-03 Zacisk krokodylkowy niebieski	Zamów

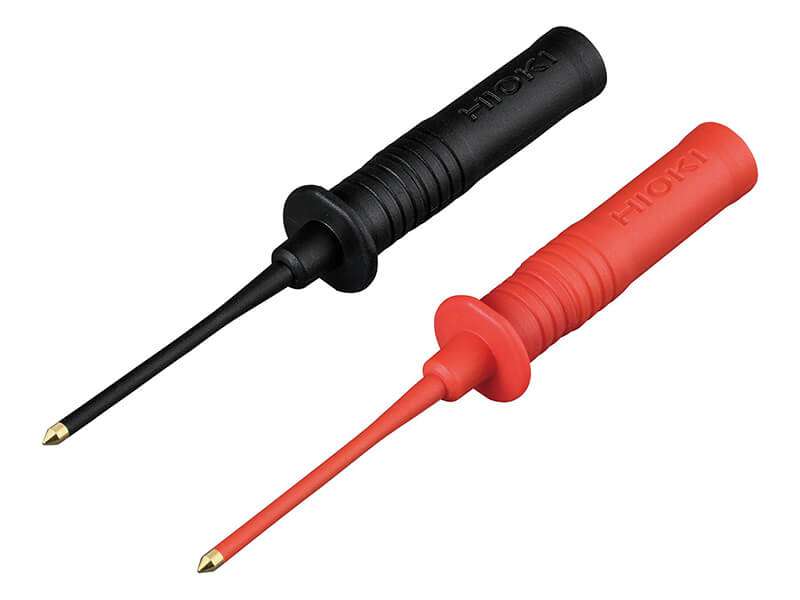

	Hioki L9852 Zestaw końcówek pomiarowych	Zamów
	Hioki DT4900-01 Pakiet komunikacyjny (USB)	Zamów
	Hioki Oprogramowanie GENNECT CROSS SF4071 (iOS), SF4072 (Android)	Zamów
