Rejestratory wielokanałowe

Graphtec GL860 Wielokanałowy rejestrator danych

Cena podana w netto. Przy zamówieniu obowiązuje 23% podatku VAT.

SKU
GRAP/GL860
Dodaj do zapytania ofertowego

Producent:

Graphtec

.

Piotr Pacześny 22 531 00 99 / 577 297 679

Wielokanałowy rejestrator - od 20 do 200 kanałów pomiarowych.

Najważniejsze cechy



  • 4 rodzaje terminali wejściowych, w tym 30-kanałowe
  • Możliwość rozbudowy od 20 do maks. 200 kanałów, umożliwiając pomiar różnych parametrów
  • Kompatybilny z usługą zdalnego sterowania G-REMOTE
  • 6 nowych funkcji: Szybszy interwał próbkowania, Funkcja “memory loop”i, Funkcja kopiowania kanałów, Historia alarmów, Operacje między kanałami, Komunikacja Modbus
  • Bezprzewodowy pomiar z komputera jest dostępny z opcjonalnym bezprzewodowym modułem LAN



Graphtec GL860 to wielofunkcyjny rejestrator danych z 20- lub 30-kanałowym modułem do pomiaru napięcia (od 20 mV do 100 V), temperatury (termopary, PT100, PT1000), wilgotności (za pomocą czujnika B-530) i opcjonalnie z wyższą dokładnością pomiaru i maksymalną wytrzymałością dielektryczną kanałów wejściowych CAT II 300V (moduł B-565).



Wszystkie kanały są izolowane i umożliwiają podłączenie różnych sygnałów wejściowych oraz rozbudowę z 20 do maksymalnie 200 kanałów.



Dostępne są 4 rodzaje modułów, w tym 30 kanałowy terminal zaciskowy i wytrzymały wysokonapięciowy terminal o wysokiej dokładności, który idealnie nadaje się do pomiaru napięcia akumulatorów i zaawansowanego pomiaru temperatury.



Opcjonalny moduł bezprzewodowej sieci LAN umożliwia bezprzewodową komunikację z rejestratorem i zdalne monitorowanie zmierzonych parametrów.



GL860 obsługuje nową usługę zdalnego sterowania „G-REMOTE”, która sprawia, że pomiary są bardziej wydajne.



Nowe funkcje GL860



  • Szybsza częstotliwość próbkowania
  • Funkcja " Memory loop"
  • Funkcja kopiowania kanałów
  • Historia alarmów
  • Funkcja obliczeń między dwoma kanałami
  • Komunikacja Modbus





Analogowe wejścia wielofunkcyjne



GL860 posiada izolowane wejścia, który zapewniają, że na sygnały nie oddziałują na siebie wzajemnie. Wejścia wielofunkcyjne umożliwiają połączone pomiary różnych mierzonych zmiennych, takich jak napięcie, temperatura, wilgotność, sygnały logiczne i impulsy.



Pomiar napięcia



Szeroki zakres pomiarowy (od 20 mV do 100 V)



Pomiar temperatury



Termopara: K, J, E, T, R, S, B, N, C（old W:WRe5-26)

RTD*: Pt100・JPt100・Pt1000(IEC751) - (obsługiwany jest tylko typ 3-przewodowy)

*Do podłączenia czujnika RTD należy użyć modułu B-565



Pomiar sygnału prądowego 4-20 mA



Graphtec gl 860f



Opcjonalnie dostępny jest rezystor bocznikowy (250Ω).

Rezystancja bocznika 250Ω (B-551)

*Nie może być używany z terminalem bezśrubowym



Pomiar wilgotności



Wilgotność jest mierzona za pomocą opcjonalnego czujnika B-530.



Graphtec gl 860e



Dostępny cyfrowy port I/O



Z cyfrowego wejścia/wyjścia można korzystać po podłączeniu opcjonalnego przewodu I/O.

Kabel wejścia/wyjścia (B-513)



Graphtec gl 860g



Wejścia logiczne/impulsowe (4 kanały)



Logiczne: Styk beznapięciowy (styk A, styk B, NO, NC), otwarty kolektor, wejście napięciowe

Impuls: 3 rodzaje wyboru (obrót / zliczanie ilości / chwilowe) na kanał



Wyjście alarmowe: 4ch



Warunki alarmowe można ustawić dla każdego kanału wejściowego.

Sygnał z wyjść od 1 do 4 jest możliwy w przypadku alarmu.

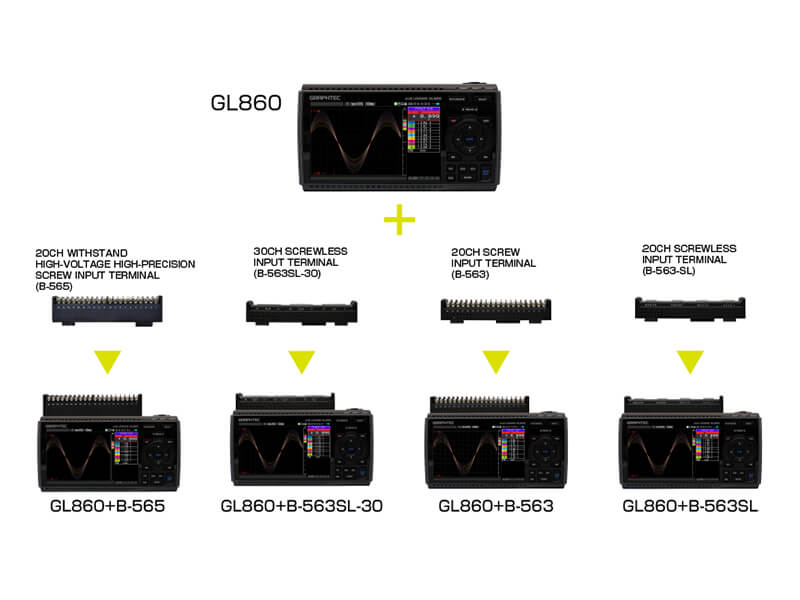

Większa elastyczność dzięki 4 modułom wejściowym



W ofercie znajdują się 4 rodzaje modułów, w tym B-565 o wysokiej wytrzymałości napięciowej.

Można wybrać moduł, który najlepiej pasuje do danego zastosowania pomiarowego.



Graphtec gl 860m

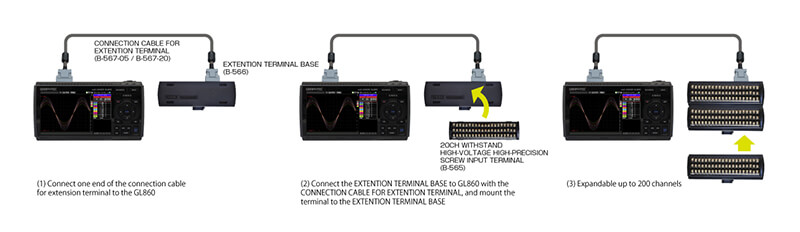

Możliwość rozbudowy do 200 kanałów pomiarowych



Graphtec gl 860n



Przykład rozbudowy kanałów:



Liczba kanałów

20ch

30ch

40ch

50ch

100ch

200ch

GL860

1

1

1

1

1

1

Przewód połączeniowy (B-567-05/B-567-20)

-

-

1

1

1

1

Jednostka bazowa do złącza wejść (B-566)

-

-

2

2

4

7

Moduł wejściowy 20 kanałowy *1

(B-565/B-563/B-563SL)

1

-

2

1

2

1

Moduł wejściowy 30 kanałowy *1

(B-563SL-30)

-

1

-

1

2

6

*1. W przypadku korzystania z B-565 z innymi zaciskami, będzie obowiązywać niższa wartość napięcia wytrzymywanego

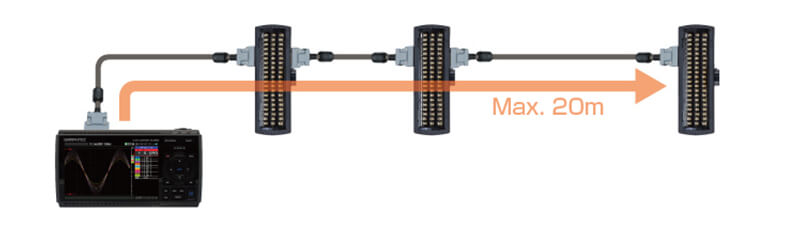

Jednostkę bazową dla modułu wejściowego i GL860 można podłączyć za pomocą przewodu połączeniowego 50 cm lub 2 m.



Graphtec gl 860o



Maksymalna częstotliwość próbkowania do 5 ms

Prędkość próbkowania do 5 ms jest osiągalna przy ograniczeniu liczby używanych kanałów.



Częstotliwość próbkowania

5 ms

10 ms

20 ms

50 ms

100 ms

250 ms

500 ms

1 s

Liczba kanałów

1

2

4

10

20

50

100

200

Napięcie

●

●

●

●

●

●

●

●

Temperatura

-

-

-

-

●

●

●

●



Wbudowana pamięć flash 8 GB z obsługą kart SD



Przykładowy czas rejestracji (rozmiar danych: 2 GB)



Częstotliwość próbkowania

50 ms

10 ms

50 ms

100 ms

200 ms

500 ms

1 s

10 s

format GBD

15 dni

24 dni

47 dni

54 dni

108 dni

270 dni

366+ dni

366+ dni

format CSV

1 dzień

3 dni

8 dni

11 dni

22 dni

55 dni

111 dni

366+ dni

Specyfikacja techniczna modułów wejściowych





Graphtec gl 860b

Moduł wysokonapięciowy, o zwiększonej dokładności

Graphtec gl 860a

Moduł 30-kanałowy wtykowy

Graphtec gl 860c

Moduł 20-kanałowy standardowy

Graphtec gl 860d

Moduł 20-kanałowy wtykowy

Liczba kanałów wejściowych

20

30

20

20

Typ zacisku

Śruba M3

bezśrubowy, wtykowy

Śruba M3

bezśrubowy, wtykowy

Pomiar napięcia

20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V, 1-5 V F.S.

Pomiar temperatury

Zakres pomiaru: 100°C, 500°C, 2000°C

Termopara

K, J, E, T, R, S, B, N, C (W: WRe5-26)

Czujnik RTD

(tylko 3-przewodowy)

Pt100, JPt100, Pt1000(IEC751)

Brak

Brak

Brak

Wilgotność

0 to 100% (wymagany jest czujnik B-530)

Maksymalne dopuszczalne napięcie wejściowe

Pomiędzy zaciskami +/-

Zakres od 20 mV do 2 V (60 Vp-p)

Zakres od 5V do 100V (110Vp-p)

Między zaciskiem wejściowym a zaciskiem wejściowym

600Vp-p

60Vp-p

Pomiędzy zaciskiem wejściowym/GND

300Vp-p

60Vp-p

Wytrzymałość napięciowa

Między zaciskiem wejściowym a zaciskiem wejściowym

600Vp-p

350Vp-p　1 minuta

Pomiędzy zaciskiem wejściowym/GND

2300VACrms　1 minute

350Vp-p　1 minuta

Dokładność pomiaru napięcia

±(0.05%ofF.S.+10μV)

±0.1% of F.S.

Temperatura pracy

0 to 45℃

Wymiary（*łącznie z GL860）

240×166×52,5 mm (bez elementów wystających)

240×158×52,5 mm (bez elementów wystających)

Masa（*łącznie z GL860）

1035 g (bez zasilacza sieciowego i baterii)

1010 g (bez zasilacza sieciowego i baterii)



*Informacje na temat dokładności pomiaru każdego modułu znajdują się w instrukcji obsługi.





Specyfikacja ogólna



Liczba wejść analogowych

Od 20 do maks. 200 kanałów

Wejście zewnętrzne*1

Trigger lub próbkowanie (1 kanał), Logiczno/Impulsowe (4 kanały)

Zakres napięcia ：0 - ＋24V (wspólna masa)　　

Sygnał wejściowy: Styk beznapięciowy (styk a, styk b, NO, NC), otwarty kolektor, wejście napięciowe

Wyjście*1

Alarm (4-kanałowy)

Sygnał wyjściowy: Otwarty kolektor (podciągnięcie do 5 V przez rezystor 10 kΩ)

Interwał próbkowania

5ms - 1h （5ms - 50ms jest dostępne dla napięcia i wilgotności), Liczba kanałów jest ograniczona

Czas / DIV

1 s - 24 h

Funkcja Trigger

Powtarzanie

Off, On

Typ

Start: Przechwytywanie danych rozpoczyna się po uruchomieniu wyzwalacza.

Stop: Przechwytywanie danych zatrzymuje się po uruchomieniu wyzwalacza.

Ustawienia wyzwalacza

(Start / Stop)

Off, Level, Alarm, External, Time, Date, Week

Tryby oceny alarmów

Metoda wykrywania

Level, Edge

Tryb oceny kanału analogowego

H (↑), L (↓), Window In, Window Out

Tryb oceny kanału logicznego

H (↑), L (↓)

Tryb oceny kanału impulsowego

H (↑), L (↓), Window In, Window Out

Tryb oceny kanału obliczeniowego

H (↑), L (↓), Window In, Window Out

Funkcja wejścia impulsowego

Tryb zliczania

Tryb zliczania obrotów (RPM)

Tryb zliczania narastającego

Tryb zliczania natychmiastowego

Maksymalna liczba impulsów wejściowych

Maksymalna częstotliwość wejściowa: 50 kHz

Maksymalna liczba zliczeń: 50kC/próbkowanie (licznik 16-bitowy)

Interfejs PC

USB2.0 (Hi-speed), Ethernet (10BASE-T / 100BASE-TX), bezprzewodowa sieć LAN (przy użyciu opcji B-568)

Pamięć urządzenia

Wewnętrzna

Wbudowana pamięć flash 8 GB

Zewnętrzna

Jedno gniazdo kart SD (obsługa kart pamięci SDHC o pojemności do 32 GB)

Zapisane wielkości

Warunki konfiguracji

Dane pomiarowe

Kopia ekranu

Warunki robocze

Warunki robocze 0 do 45°C, 5 do 85% RH

(0 do 40°C podczas pracy na bateriach/15 do 35°C podczas ładowania baterii)

Źródło zasilania

Zasilacz

AC100 - 240V / 50 - 60Hz

Wejście DC

8,5 - 24 V (maks. 26,4 V)

Akumulator

*opcja DC7.2V (2875ｍAh) (*możliwość montażu dwóch akumulatorów)

Pobór mocy

36 VA lub mniej (podczas korzystania z zasilacza sieciowego, wyświetlacz LCD jest włączony, podczas ładowania akumulatora, AC100V)

Warunki testowania wibracji

Równoważne z częściami samochodowymi Typ 1 Klasa A



*1 Aby połączyć się z sygnałem wymagany jest przewód Wejście/Wyjście dla GL (opcja B-513)

*2 Rozmiar każdego nagranego pliku jest ograniczony do 2 GB.

*3 Gdy zainstalowany jest moduł bezprzewodowej sieci LAN (B-568, element opcjonalny), karty pamięci SD nie można włożyć do gniazda SD CARD.





Moduły wejściowe GL860

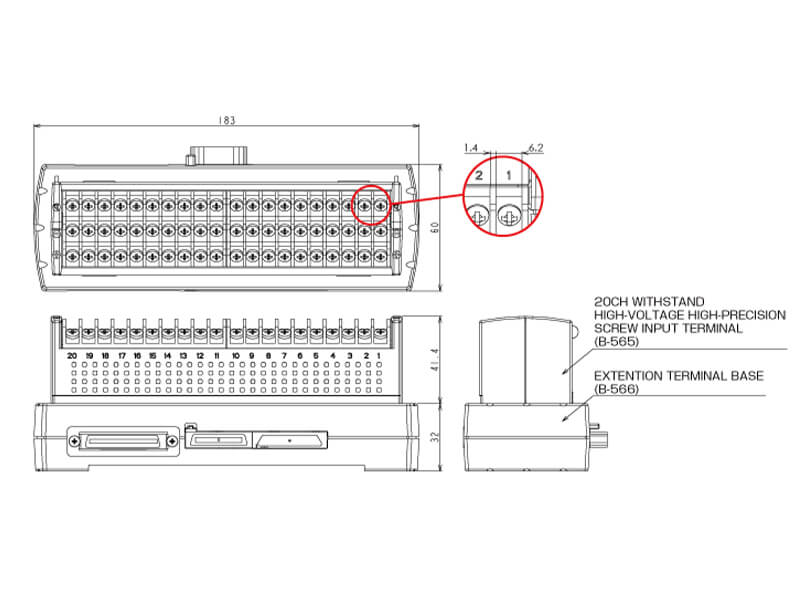

B-565 - moduł wysokonapięciowy



Graphtec gl 860i

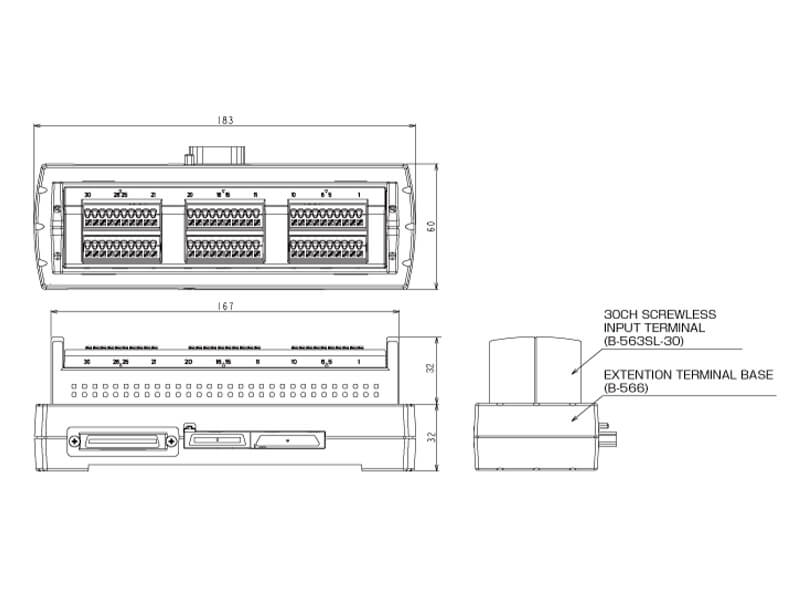

B-563SL-30 - moduł 30-kanałowy, bezśrubowy



Graphtec gl 860h

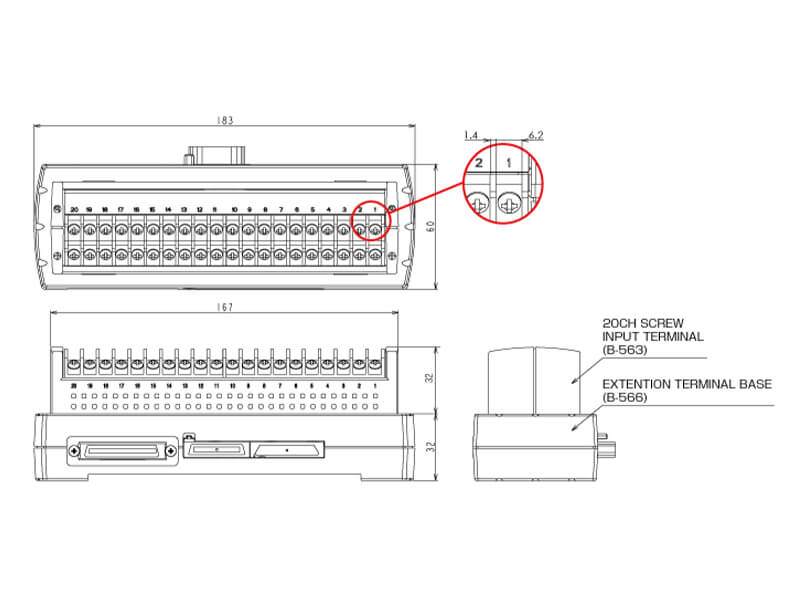

B-563 - moduł 20-kanałowy, standardowy, zaciski śrubowe



Graphtec gl 860l

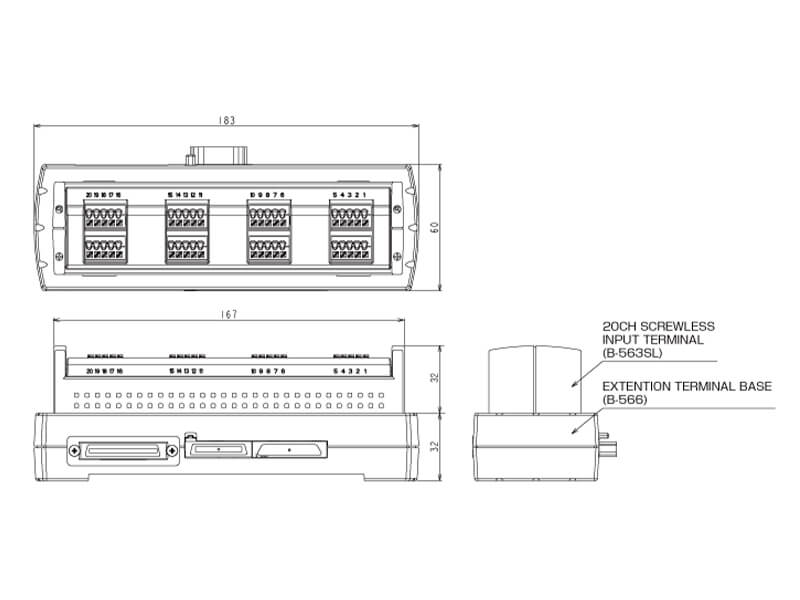

B-563SL - moduł 20-kanałowy, bezśrubowy



Graphtec gl 860k

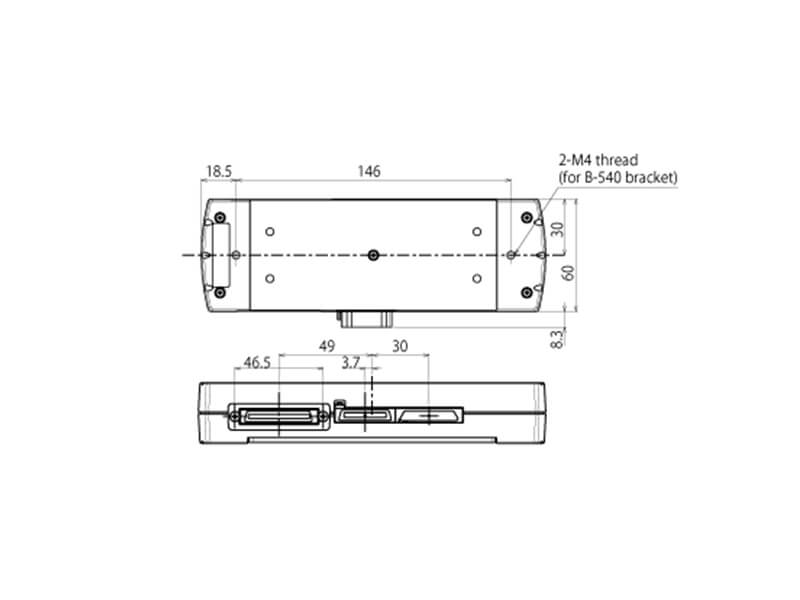

B-566 - jednostka bazowa do modułów wejściowych





Graphtec gl 860j

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

GL860-EU-563

rejestrator GL860, 20-kanałowy moduł wejściowy B-563 (uniwersalny, z zaciskami śrubowymi), gwarancja 18 miesięcy, fabryczny certyfikat kalibracji, zasilacz sieciowy, przewód usb, śrubokręt

GL860-EU-563SL

rejestrator GL860, 20-kanałowy moduł wejściowy B-563SL (uniwersalny, bezśrubowy), gwarancja 18 miesięcy, fabryczny certyfikat kalibracji, zasilacz sieciowy, przewód usb, śrubokręt

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

GL860-EU-563SL-30

rejestrator GL860, 30-kanałowy moduł wejściowy B-563SL-30 (uniwersalny, bezśrubowy), gwarancja 18 miesięcy, fabryczny certyfikat kalibracji, zasilacz sieciowy, przewód usb, śrubokręt

GL860-EU-565

rejestrator GL860, 20-kanałowy moduł wejściowy B-565 (wysokonapięciowy, o zwiększonej dokładności, z zaciskami śrubowymi), gwarancja 18 miesięcy, fabryczny certyfikat kalibracji, zasilacz sieciowy, przewód usb, śrubokręt

Ostatnio przeglądane produkty

Usługi dodatkowe

Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Merserwis Przelewy24 DotPay Blik
