Element

Opis

Liczba kanałów wejściowych analogowych

10 kanałów

*Wejścia/wyjścia zewnętrzne (1)

Wejście: Trigger (Wyzwalacz) lub Próbkowanie (1 kanał), Logika/Impuls (4 kanały)

Zakres napięcia: Do 24V (wspólna masa)

Typ sygnału: Napięcie, Otwarty kolektor, Styk (przekaźnik)

Próg: Ok. +2,5 V (Histereza: Ok. 0,5V (2,5V do 3V))

Wyjście: Alarm (4 kanały)

Sygnał wyjściowy: Otwarty kolektor (podciągany do 5V przez rezystor 10kΩ)

Napięcie: Max. 30V

Prąd: Max. 0,5A

Rozproszenie kolektora: Max. 0,2W

Interwał próbkowania

10 ms do 1 godziny (10ms do 50ms: tylko napięcie, Minimalny interwał zależy od liczby używanych kanałów.), Sygnał zewnętrzny (*1)

Skala czasowa wyświetlania przebiegu

1 sek. do 24 godz. /podział

Funkcja wyzwalania, Alarmu

Akcja wyzwalania: Rozpoczęcie lub zakończenie rejestrowania danych przez wyzwalacz

Powtarzanie akcji: Wyłączone, Włączone (automatyczne ponowne uzbrajanie)

Źródło wyzwalania: Start: Wyłączone, Sygnał mierzony, Alarm, Zewnętrzny, Zegar, Tydzień lub Czas

Stop: Wyłączone, Sygnał mierzony, Alarm, Zewnętrzny, Zegar, Tydzień lub Czas

Ustawienie warunków: Kombinacja: OR lub AND

Sygnał analogowy: Narastający (Wysoki), Opadający (Niski), Window-in, Window-out

Sygnał logiczny: Wzorzec (kombinacja każdego sygnału wejściowego na wysokim lub niskim poziomie)

Impuls (liczba zliczeń): Narastający (Wysoki), Opadający (Niski), Window-in, Window-out

Funkcja wejścia impulsowego

Tryb pomiaru:

Tryb licznika obrotów (RPM)

Tryb akumulacji zliczeń

Tryb natychmiastowego zliczania

Maksymalna liczba wejść impulsowych:

Maksymalna częstotliwość wejściowa: 50kHz

Maksymalna liczba zliczeń: 50kC/próbkowanie (16-bitowy licznik)

Interfejs do PC

USB (wysoka prędkość), WLAN (przy użyciu opcji B-568) *

Pamięć

Wewnętrzna: Wbudowana pamięć Flash 8GB (*2)

Zewnętrzna: Jedno gniazdo karty SD (obsługuje kartę pamięci SDHC, do 32GB) (*2)(*3)

Zapisane treści: Zarejestrowane dane, Ustawienia warunków, Kopia ekranu

Wyświetlacz

4,3-calowy kolorowy wyświetlacz TFT (WQVGA: 480 × 272 punkty)

Środowisko pracy

0 do 45 ºC, 5 do 85 % RH (bez kondensacji)

(Podczas pracy z akumulatorem 0 do 40 ºC, ładowanie akumulatora 15 do 35 ºC)

Źródło zasilania

Zasilacz AC: 100 do 240 V AC, 50/60 Hz (1 sztuka zasilacza jest dołączona jako standardowe akcesorium)

Zasilanie DC: 8,5 do 24 V DC (wymagany jest przewód zasilania DC (opcja B-514))

Akumulator: Montowany akumulator (akumulator (opcja B-573): 7,2V DC, 2875mAh)

Zużycie energii

Max. 36 VA (Moc znamionowa przy maksymalnym zużyciu energii z użyciem zasilacza AC, z włączonym wyświetlaczem LCD oraz ładowaniem akumulatora.)

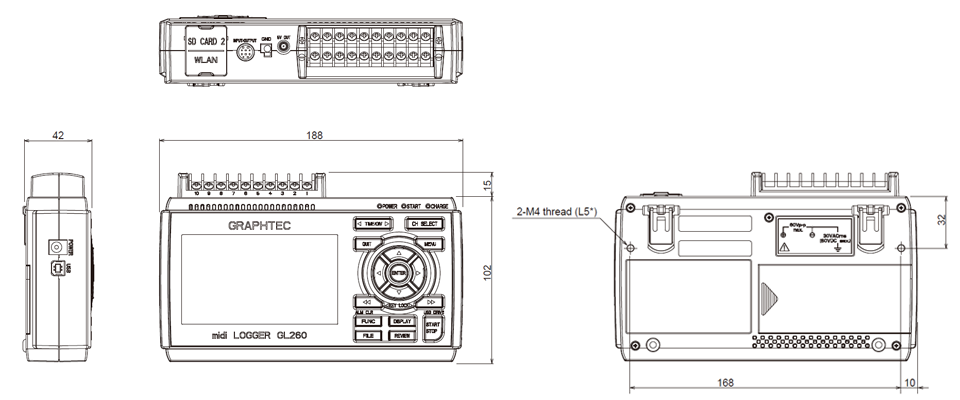

Wymiary zewnętrzne (S x G x W)

Około 188 x 117 x 42 mm (bez elementów wystających)

Waga

Około 500 g (bez zasilacza AC i akumulatora)

Element

Opis

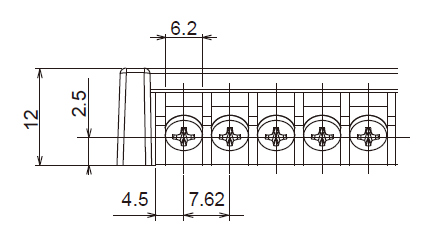

Typ złącza wejściowego

Złącza typu śrubowego M3 (prostokątna płaska podkładka)

Metoda wejściowa

System skanowania przekaźników Photo MOS

Wszystkie kanały izolowane, zrównoważone wejście

Zakres pomiarowy

Napięcie: 20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V, 1-5 V pełnej skali

Termopara: K, J, E, T, R, S, B, N, C (W: WRe5-26)

Wilgotność: 0 do 100% (napięcie 0 do 1 V skalowanie konwersji) – z użyciem czujnika wilgotności (opcja B-530)

Filtr

Wyłączony, 2, 5, 10, 20, 40 (średnia ruchoma w wybranej liczbie)

Przetwornik A/D

Typ Sigma-Delta, 16 bitów (efektywna rozdzielczość: 1/40000 pełnego zakresu pomiarowego)

Maksymalne napięcie wejściowe

Pomiędzy terminalami +/–: zakres 20 mV do 1 V: 60 Vp-p, zakres 2 V do 100 V: 110 Vp-p

Pomiędzy terminalem wejściowym a terminalem wejściowym: 60 Vp-p

Pomiędzy terminalem wejściowym a GND: 60 Vp-p

Element

Opis

Nazwa

GL28-APS

Obsługiwane systemy operacyjne

Windows 11 (64-bitowy) / 10 (64-bitowy/32-bitowy)

Funkcje

Sterowanie serią GL, rejestrowanie danych w czasie rzeczywistym, konwersja formatu danych

Liczba grup

Do 4 grup

Liczba kanałów na grupę

Do liczby podłączonych modułów

Maksymalna liczba kanałów

Maksymalnie 1000 kanałów

Kontrola ustawień

AMP, rejestrowania, wyzwalacza/alarmu, raportu, inne

Rejestrowanie danych

Dane w czasie rzeczywistym (CSV, GBD Binary)

Dane w pamięci wewnętrznej lub na karcie SD (CSV, GBD Binary)

Wyświetlanie

Przebiegi analogowe, przebiegi logiczne, przebiegi impulsowe, wartości cyfrowe

Tryby wyświetlania

Widok Y-T, Widok cyfrowy, Widok X-Y między kursorami (tylko podczas odtwarzania)

Konwersja plików

Między kursorami, Wszystkie dane

Funkcje monitorowania

Monitor alarmów umożliwia wysyłanie e-maili na określony adres

Statystyki/Historia

Wyświetla wartości maksymalne, minimalne i średnie podczas pomiaru

Funkcja raportu

Umożliwia tworzenie plików dziennych lub miesięcznych

Element

Opis

Numer modelu

B-568

Metoda komunikacji

Komunikacja bezprzewodowa (używając fal radiowych w paśmie 2,4 GHz)

Instalacja

Przymocowanie do terminala połączenia bezprzewodowego LAN

• Po włożeniu jednostki bezprzewodowej, karta SD nie może być włożona do gniazda karty SD.

Standard bezprzewodowej LAN

IEEE802.11b/g/n

Funkcja

Sterowanie z PC, transfer danych do PC, sterowanie i transfer danych ze smartfona/tabletu

Dla punktu dostępowego: Możliwe jest lokalne sterowanie i transfer.

Dla stacji: Oprócz lokalnego, możliwe jest także zdalne sterowanie i transfer za pomocą G-REMOTE.

Zasięg komunikacji

Około 40 m

• Zasięg komunikacji zależy od przeszkód i warunków środowiskowych.

WPS

Metoda Push button / Metoda PIN

Funkcja szyfrowania

WEP64, WEP128, WPA-PSK/WPA2-PSK (TKIP/AES)

• WPA/WPA2 i TKIP/AES są automatycznie wybierane.

Parametr

Opis

Zakres temperatury pracy

-25 do 80℃

Zakres wilgotności pracy

0 do 100％ RH

Dokładność pomiaru wilgotności względnej

±3％ RH (5 do 98％ RH przy 25℃)

Metoda pomiaru

Czujnik pojemnościowy

Dokładność pomiaru wilgotności (5 do 98%)

0 do 10℃: ±5％ RH

10 do 20℃: ±4％ RH

20 do 30℃: ±3％ RH

30 do 40℃: ±4％ RH

40 do 50℃: ±5％ RH

50 do 60℃: ±6％ RH

60 do 70℃: ±7％ RH

70 do 80℃: ±8％ RH

Czas odpowiedzi

15 sekund (90% odpowiedzi przy zainstalowanym filtrze membranowym)

Wyjście czujnika

0 do 1 VDC

Wymiary zewnętrzne

Φ14 x 80 mm (bez kabla)

Długość kabla

3 metry

Zasilanie czujnika

DC +5 do +16 V

Zużycie prądu

Około 4 mA

Element

Numer modelu

Opis

Jednostka LAN bezprzewodowa

B-568

Adapter WLAN, IEEE802.11b/g/n

Pakiet baterii

B-573

Akumulator litowo-jonowy do ładowania (7,2 V, 2875 mAh)

Przewód wejścia/wyjścia dla serii GL

B-513

Długość 2 m (brak zacisku na końcu przewodu)

Przewód zasilający DC

B-514

Długość 2 m (brak zacisku na końcu przewodu)
