Najmniejszy balometr na rynku (po złożeniu) - nawet 50% oszczędność w kosztach transportu!

Balometr Sauermann DBM 620 to zaawansowane narzędzie do pomiaru przepływu powietrza, cechujące się szerokim zakresem pomiarowym od 35 do 4250 m3/h. Urządzenie to pozwala na prostą i szybką wymianę fartucha, co znacznie ułatwia pracę. Dzięki specjalnej składanej ramce, DBM 620 po złożeniu jest najmniejszym balometrem na rynku.

• Zakres od 35 do 4250 m³/h
• Prosta i szybka wymiana fartucha
• Prostownica przepływu kompatybilna z każdym typem nawiewników
• Aplikacja mobilna SmartKap (Android / iOS) odczyt i obróbka danych
• Opatentowana składana ramka fartucha
• Walizka transportowa: kompaktowy system przechowywania

Funkcje

• Jednoczesne wyświetlanie do 4 mierzonych parametrów, wybranych z:
  - Wydatek
  - Wilgotność względna
  - Ciśnienie atmosferyczne
  - Temperatura
  - Różnica ciśnień
  - Prędkość przepływu
• Funkcja HOLD / MIN / MAX
• Funkcja ACR (Krotność Wymian Powietrza)
• Automatyczne wykrywanie kierunku przepływu (nawiew lub wyciąg)
• Automatyczne uśrednianie lub uśrednianie punkt po punkcie
• Możliwość odłączenia elementu pomiarowego (funkcja mikromanometru)
• Łączność Bluetooth^® 4.2 o dalekim zasięgu i niskim zużyciu energii

Balometr Kimo-Sauermann DBM 620 standardowo wyposażony jest w fartuch o wymiarach 610 x 610 mm. Możliwe jest zamówienie fartucha do balometru o innych wymiarach, patrz: zakładka Akcesoria. Fartuchy są szczelne i mają przezroczyste okienko, które umożliwia użytkownikowi kontrolę prawidłowego ustawienia fartucha w stosunku do nawiewnika.

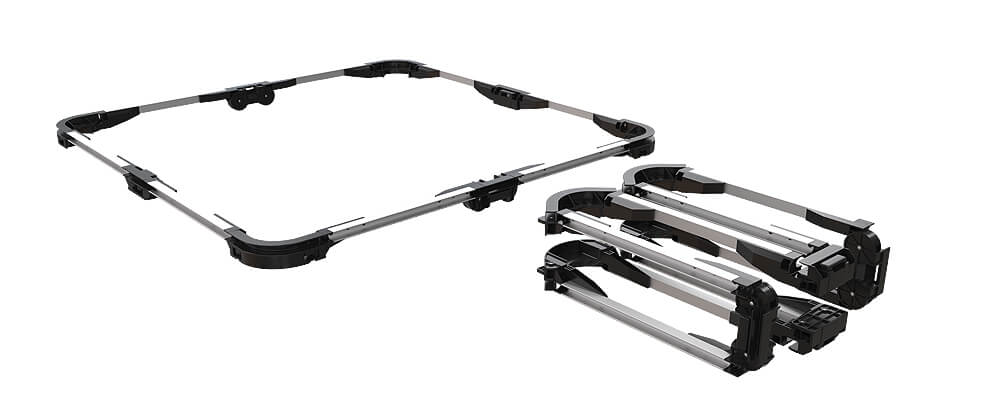

Opatentowana przez Sauermanna składana rama DBM 620 zajmująca mało przestrzeni i umożliwiająca szybki montaż. Bardzo lekkie pręty z włókna węglowego zapewniają stabilność, a także mobilność niespotykaną w żadnym innym rozwiązaniu dostępnym na rynku.

Siatka pomiarowa

Siatka pomiarowa jest przymocowana do podstawy i wykonuje pomiar w 24 różnych punktach na całej powierzchni przepływu.
Pomiar odbywa się przy pomocy czujnika różnicy ciśnień skalibrowanego przy uwzględnieniu ciśnienia atmosferycznego i temperatury.

Funkcje odłączonego elementu pomiarowego - mikromanometru

Odłączony element pomiarowy może być używany samodzielnie do wykonania następujących pomiarów:

Prędkość i wydatek przepływu powietrza:

• Przy pomocy następujących elementów pomiarowych: rurki Pitota, modułu Debimo, kratownicy (siatki) pomiarowej lub innej nietypowej sondy (możliwość wprowadzenia własnego współczynnika K)
• Wybór wymiarów badanego kanału
• Wybór jednostek
• Automatyczne uśrednianie lub uśrednianie punkt po punkcie
• Ręczna kompensacja temperatury, ręczna lub automatyczna kompensacja ciśnienia atmosferycznego
• Funkcje: Hold, Minimum, Maximum
• Standaryzowany przepływ powietrza, współczynnik K

Różnica ciśnień:

• Ręczne lub automatyczne zerowanie
• Wybór jednostek
• Całkowanie pomiaru ciśnienia (od 0 do 9)
• Automatyczne uśrednianie lub uśrednianie punkt po punkcie
• Funkcje: Hold, Minimum, Maksimum

Autonomiczny mikromanometr

Odłączony element pomiarowy, pełni funkcję mikromanometru:

• Pomiar przepływu powietrza w kanale przy pomocy dołączonej rurki Pitota
• Wężyki silikonowe umożliwiające sprawdzenie, np. problemów z filtrem

Łatwe i precyzyjne umiejscowienie balometru na kratce wentylacyjnej dzięki aplikacji mobilnej

Aplikacja SmartKap pozwala na prawidłowe ustawienie fartucha na kratce wentylacyjnej:

• Wybierz odpowiedni typ kratki nawiewnej
• W razie potrzeby utwórz własny typ kratki nawiewne
• Postępuj zgodnie z instrukcjami, aby uzyskać idealne dopasowanie!

Ponadto aplikacja SmarKap pozwala na komunikację mikromanometru ze smartfonem lub tabletem przy pomocy Bluetooth^®. Za jej pośrednictwem można odczytać mierzone wartości oraz przeglądać raporty bezpośrednio na ekranie urządzenia mobilnego.


Opcjonalna kratownica pomiarowa do elementu pomiarowego DBM 620

Zaprojektowana do pomiaru prędkości przepływu powietrza na wszelkiego rodzaju dużych kratkach wentylacyjnych lub dyfuzorach. Siatka pomiarowa jest podobna do siatki w balometrze DBM 620 - oblicza średnią prędkość w 24 punktach, aby zagwarantować wiarygodny pomiar. Kratownica jest przymocowana do wysięgnika teleskopowego (maksymalna długość: 2,05m) i tyczki przegubowej zaginanej pod kątem (od 0 do 90°). Rozpórki pozycjonujące o 3 różnych długościach pozwalają na prawidłowe ustawienie kratownicy na powierzchni sufitu.

Specjalny futerał umożliwia łatwy transport kratownicy i akcesoriów (wysięgnik teleskopowy, dwa 80-centymetrowe wężyki silikonowe, rozpórki pozycjonujące i mikromanometr).

• Zakres pomiarowy: od 0.2 do 10 m/s
• Dokładność: ±3% wartości mierzonej ±0.04 m/s
• Rozdzielczość: 0.01 m/s do 3 m/s i 0.1 m/s w pozostałym zakresie
• Długość rozpórek pozycjonujących: 5 cm / 15 cm / 25 cm

Konserwacja

Nasze laboratorium Badawczo-Wzorcujące Merserwis prowadzi autoryzowane przez producenta wzorcowanie, strojenie oraz konserwację balometrów w celu zagwarantowania najwyższej dokładności wykonywanych pomiarów. W ramach zachowania standardów jakości producent zaleca wykonywanie wzorcowania co najmniej raz w roku.

Gwarancja

Balometr Sauermann DBM 620 posiada 12 miesięczną gwarancję producenta na wszystkie wady produkcyjne (w celu oceny wady wymagane jest dostarczenie balometru do serwisu Merserwis).

FAQ - NAJCZĘSTSZE PYTANIA DOTYCZĄCE BALOMETRU DBM 620

Jakiego typu baterie należy stosować w urządzeniu pomiarowym DBM 620?
Urządzenie pomiarowe DBM620 jest zasilane 4 bateriami alkalicznymi LR6 AA 1,5 V.

Jak długo można wykonywać pomiary balometrem DBM 620 na jednych, w pełni naładowanych bateriach?
Żywotność baterii to 30 godzin. Migająca czerwona dioda LED informuje o konieczności wymiany baterii na nowe.

Jak podłączyć element pomiarowy (mikromanometr) do bazy z siatką pomiarową i fartuchem?
Podłączenie elementu pomiarowego z bazą odbywa się za pomocą dwóch pinów znajdujących się z tyłu obudowy mikromanometru

Który fartuch jest na wyposażeniu standardowym DBM 620? Czy są dostępne różne rozmiary fartuchów?
Na wyposażeniu standardowym balometru DBM620 jest fartuch o wymiarach: 610 x 610 mm. Opcjonalnie dostępne są fartuchy o następujących wymiarach:

• 1020x1020 mm
• 720x720 mm
• 720x1320 mm
• 420x1520mm

Czy można podłączyć rurkę Pitota do elementu pomiarowego DBM 620?
Tak, możliwe jest podłączenie rurki Pitota (dostępnej w dowolnej długości jako opcja) do elementu pomiarowego (mikromanometru) DBM620 w celu pomiaru prędkości i wydatku przepływu powietrza w kanale.

Skąd mogę ściągnąć aplikację SmartKap do obsługi balometru DBM620? Czy aplikacja jest darmowa?
Aplikację Sauermann SmartKap można pobrać bezpłatnie ze sklepu Google Play lub Apple App Store. Zeskanowanie kodu QR umieszczonego na skróconej instrukcji obsługi, spowoduje bezpośrednie przekierowanie do strony pobierania programu.

Jaka jest wymagana wersja systemu Android lub iOS, która umożliwia korzystanie z aplikacji SmartKap?
Aplikacja SmartKap jest kompatybilna z wersjami 8.0 iOS i 4.4 (KitKat) Android lub z nowszymi wersjami.

Jak zaktualizować aplikację SmartKap?
W przypadku gdy dostępna będzie aktualizacja, zostanie wysłane powiadomienie. Wystarczy wtedy pobrać nową aktualizację ze sklepu Google Play lub App Store.

Jakie pomiary mogę wykonać przy pomocy aplikacji SmartKap?
Przy pomocy aplikacji SamrtKap oraz DBM 620 można wykonać pomiar: różnicy ciśnień, prędkości i wydatku przepływu powietrza, temperatury oraz wilgotności.

Gdzie znajdują się wyniki pomiarów w aplikacji SmartKap?
Istnieją trzy sposoby przeglądania pomiarów wykonanych przez DBM620: bezpośrednio na ekranie urządzenia mobilnego, w formie tabeli lub wykresu.

Czy możliwe jest zapisanie pomiarów w aplikacji SmartKap?
Tak, zmierzone wartości można zapisać, a następnie na ich podstawie wygenerować raport PDF, który można wysyłać pocztą e-mail, pod warunkiem, że tablet lub smartfon są podłączone do sieci WiFi. Aplikację można wykorzystać również do robienia zdjęć w celu umieszczenia ich w raporcie.

Czy w aplikacji SmartKap można zmienić typ mierzonego otworu wentylacyjnego?
Tak, w aplikacji znajduje się dedykowane menu, w którym dostępne jest 7 typów otworów wentylacyjnych. Można również utworzyć dowolną liczbę własnych niestandardowych otworów.

Jak wyszukać DBM620 przy pomocy aplikacji?

• Włącz element pomiarowy DBM 620
• Otwórz aplikację SmartKap
• Wybierz “Podłącz urządzenie” (w trybie balometru lub manometru)
• Uruchom wyszukiwanie: element pomiarowy DBM620 zostanie wykryty przez aplikację

Jak sparować aplikację z elementem pomiarowym DBM 620?
W momencie gdy aplikacja wyszuka element pomiarowy DBM620 (patrz pytanie 13) należy go po prostu wybrać z listy. Sparowany DBM620 można zapisać, tak aby w przyszłości był wykrywany automatycznie.

Mój smartfon utracił połączenie z balometrem DBM 620. Dlaczego?
Istnieje kilka powodów, z powodu których połączenie może zostać zerwane:

• Element pomiarowy DBM620 został wyłączony
• Smartfon znajduje się zbyt daleko od balometru
• Sygnał Bluetooth® w smartfonie jest wyłączony
• Zielona dioda LED szybko miga, co oznacza, że DBM620 nie jest sparowany ze smartfonem

Jaka może być maksymalna odległość między DBM 620, a smartfonem?
Około 30 metrów w otwartej przestrzeni.

Co oznacza świecąca dioda LED?
Dioda LED wskazuje cztery następujące stany:

• Dioda LED nie świeci się: balometr DBM 620 jest wyłączony
• Dioda LED miga na zielono (szybko): DBM 620 jest gotowy do wyszukania i sparowania ze smartfonem
• Dioda LED miga na zielono (powoli): DBM 620 jest sparowany i gotowy do użycia.
• Dioda LED świeci się na czerwono: baterie są rozładowane i należy je wymienić.

Czy balometr posiada funkcję automatycznego wyłączenia?
Tak, automatyczne wyłączenie można ustawić w przedziale od 1 do 60 minut.

Aplikacja została zamknięta. Jak ponownie połączyć się z DBM 620?
Jeśli element pomiarowy DBM620 został wcześniej sparowany i zapisany w aplikacji, to po ponownym uruchomieniu program automatycznie połączy się z balometrem.
