Analizator uziemień Metrel MI 3290 Earth Analyser jest przenośnym urządzeniem pomiarowym, które może być zasilane zarówno z wbudowanego akumulatora jak i sieci elektrycznej. Charakteryzuje się wysokim stopniem ochrony IP 54 (przy otwartej obudowie). Został zaprojektowany do kompleksowego badania uziemień, a więc m.in. do pomiarów rezystancji uziemienia, rezystywności gruntu, napięć rażenia czy rozkładu potencjału wokół badanego obiektu. Oferuje użytkownikowi różne metody pomiarowe od klasycznych (metoda 3-przewodowa pomiaru rezystancji uziemienia dowolnego obiektu) po najnowocześniejsze (metoda pomiaru rezystancji uziemienia słupów energetycznych z wykorzystaniem 4 sztuk cęgów elastycznych). Pozwala badać uziemienia całą gamą częstotliwości sygnałów pomiarowych w trybie pojedynczym lub przemiatania częstotliwościowego przez wszystkie dostępne wartości (od 55 Hz do 15 kHz). Dodatkowo oferuje możliwość pomiaru metodą wysokoczęstotliwościową (25 kHz) oraz metodą udarową. Przyrząd jest odporny na zakłócenia mogące wpłynąć na wynik pomiaru i jest dostępny w wielu konfiguracjach dostępnych funkcji pomiarowych oraz akcesoriów.

Funkcje pomiarowe

Pomiary rezystancji/impedancji uziemienia metodą 2,3,4-przewodową
Wykonywanie pomiarów w trybie pojedynczym / przemiatanie częstotliwościowe
Pomiar rezystywności gruntu metodą Wennera
Pomiar rezystywności gruntu metodą Schlumbergera
Impedancja uziemienia metodą selektywną z wykorzystaniem cęgów sztywnych
Pomiary impedancji uziemienia metodą dwucęgową
Pomiary impedancji uziemienia metodą udarową
Pomiary impedancji uziemienia metodą wysokoczęstotliwościową (25 kHz, zgodnie z IEEE_Std 81)

Cechy użytkowe

Możliwość wykonania wszystkich typów badań uziemień za pomocą jednego przyrządu
Analiza impedancji uziemienia w funkcji częstotliwości w szerokim zakresie pasma (55 Hz ... 15 kHz)
Wykonywanie pomiarów słupów energetycznych bez konieczności ingerencji w układ połączeń uziemiających
Wykonywanie pomiarów na słupach rurowych jak i kratownicowych (możliwość pomiaru do 4 nóg jednocześnie)
Współpraca z cęgami sztywnymi jak i giętkimi w wielu konfiguracjach
Tworzenie wykresu zależności badanej impedancji od częstotliwości sygnału pomiarowego Z(f) na ekranie przyrządu
Łatwa i intuicyjna obsługa za pomocą kolorowego, dotykowego ekranu 4.3’’ i/lub przycisków
Zasilanie sieciowe (90 … 260 V AC) lub akumulatorowe (wbudowana szybka ładowarka)
Szeroki zakres napięcia zasilającego (90 … 260V AC) oraz zasilanie akumulatorowe (wbudowana ładowarka)
Wysoki stopień ochrony: IP 65 (walizka zamknięta), IP 54 (walizka otwarta)
Wbudowany kalibrator - możliwość szybkiej diagnozy poprawności wskazań przyrządu
Pomiary rezystancji obiektu prądem DC
Wykonywanie pomiarów impedancji uziemienia metodą udarową
Wykonywanie pomiarów w trybie pojedynczym lub automatycznym
Oprogramowanie PC SW do obróbki danych i wydruku wyników/wykresów

Pomiar uziemienia ochronnego:

Słupów energetycznych bez ingerencji w układ połączeń uziemiających
Stacji transformatorowych SN/nn
Masztów / wieży transmisyjnych
Elektrowni solarnych, wiatrowych, wodnych
Innych obiektów budowlanych

Metoda	Dodatkowe informacje	Zakres pomiarowy	Niepewność
Impedancja/ Rezystancja uziemienia metodą 2, 3, 4 -przewodową	Napięcie pomiarowe otwartego obwodu 20 lub 40 VAC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 Hz…329 Hz 659 Hz … 2.63 kHz 3.29 kHz … 15 kHz	0.00 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ 0.00 Ω … 199.9 Ω	±(3 % w. w. + 3 cyfry) ±(5 % w. w. + 3 cyfry) ±(8 % w. w. + 3 cyfry)
Impedancja uziemienia metodą selektywną z wykorzystaniem cęgów sztywnych	Napięcie pomiarowe otwartego obwodu 40 VAC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 Hz … 329 Hz 659 Hz … 1.50 kHz	0.010 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ	±(8 % w. w. + 3 cyfry)
Impedancja uziemienia metodą selektywną z wykorzystaniem cęgów giętkich	Napięcie pomiarowe otwartego obwodu 40 VAC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 Hz…329 Hz 659 Hz … 1.50 kHz Metoda pasywna	0.010 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ 0.00 Ω … 19.99 kΩ	±(8 % w. w. + 3 cyfry)
Impedancja uziemienia metodą 2-cęgową	Częstotliwość sygnału pomiarowego 82 Hz ... 329 Hz	0.00 Ω … 9.99 Ω 10.0 Ω … 49.9 Ω 50.0 Ω … 100 Ω	±(5% w. w. + 2 cyfry) ±(10 % w. w. + 2 cyfry) ±(20 % w. w.)
Rezystywność gruntu metodami Wennera oraz Schlumbergera	Napięcie pomiarowe otwartego obwodu 20 lub 40 V AC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 164 Hz	0.00 Ωm … 19.99 kΩm	wartość obliczana (należy wziąć pod uwagę niepewność dla metody 4-przewodowej)
Potencjał gruntu	Napięcie pomiarowe otwartego obwodu 40 V AC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 ÷ 329 Hz	0.0 mV … 49.99 V	wartość obliczana (należy wziąć pod uwagę niepewność dla metody 3-przewodowej)
Rezystancja uziemienia metodą wysokoczęstotliwościową Metoda 3-przewodowa	Napięcie pomiarowe otwartego obwodu 40 V AC Prąd pomiarowy zwarciowy>40 mA Częstotliwość sygnału pomiarowego 25000 Hz	0.00 Ω … 19.9 Ω 20.0 Ω … 299 Ω	±(3 % w. w. + 2 cyfry)
Impedancja uziemienia metodą udarową	Napięcie pomiarowe otwartego obwodu ~120 V szczyt. Prąd pomiarowy zwarciowy ~6 A szczyt. Kształt impulsu 10 / 350 µs	0.0 Ω … 199 Ω	±(8 % w. w. + 8 cyfry)
Pomiar rezystancji DC (połączeń ochronnych)	Prąd pomiarowy 200 mA	0.00 Ω … 1.99 kΩ	±(2 % w. w. + 2 cyfry)
Pomiar rezystancji DC	Prąd pomiarowy 7 mA	0.00 Ω … 19.9 kΩ	±(3 % w. w. + 2 cyfry)
Pomiar impedancji AC	Częstotliwość sygnału pomiarowego 55 Hz … 15 kHz	0.00 Ω … 19.99 kΩ	±(3 % w. w. + 2 cyfry)
Prąd RMS (cęgi sztywne)	Częstotliwość znamionowa 45 Hz…1.5 kHz	1.0 mA …7.99 A	±(2 % w. w. + 3 cyfry)
Prąd RMS (cęgi giętkie)	Częstotliwość znamionowa 45 Hz…1.5 kHz	10 mA … 49.9 A	±(8 % w. w. + 3 cyfry)
Zasilanie akumulatorowe	14.4 V DC (4.4 Ah Li-ion)
Zasilanie sieciowe	90-260 VAC, 45-65 Hz, 100 VA (300 V CAT II)
Stopień ochrony	IP 65 (obudowa zamknięta) IP 54 (obudowa otwarta)
Wymiary (szer. x wys. x gł.)	36 x 16 x 33 cm
Ekran	Kolorowy dotykowy ekran LCD o przekątnej 4.3''
Komunikacja	USB, Bluetooth
Pamięć	>1GB

NORMY

Funkcjonalność

PN-EN 61557 - 5
PN-EN 50522:2010
IEEE 80 – 2000
IEEE 81 – 2012
IEEE 142
IEEE 367 – 2012

Kompatybilność elektromagnetyczna

PN-EN 61326

Bezpieczeństwo

PN-EN 61010 - 1
PN-EN 61010 - 2 - 030
PN-EN 61010 - 2 - 032
PN-EN 61010 - 031

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

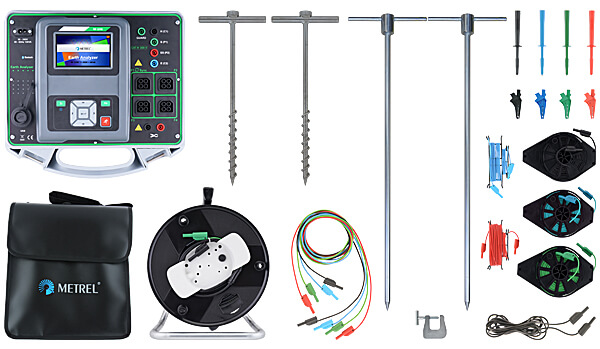

Zestaw standardowy Metrel MI 3290 GL:

Przyrząd Metrel MI3290
Szpilka prądowa 90 cm, 2 szt.
Szpilka potencjałowa 50 cm, 2 szt.
Przewód pomiarowy czarny 2 m
Przewód pomiarowy niebieski 5 m
Przewód pomiarowy czerwony 5 m
Przewód pomiarowy czarny 50 m na szpuli
Przewód pomiarowy zielony 50 m na szpuli
Przewód pomiarowy niebieski 50 m na szpuli
Przewód pomiarowy ekranowany 75 m na szpuli
Zacisk imadełkowy G
Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
Torba na akcesoria
Przewód USB
Przewód zasilający
Świadectwo wzorcowania
Instrukcja obsługi do pobrania
Oprogramowanie PC SW Metrel ES Manager do pobrania
Licencja GL

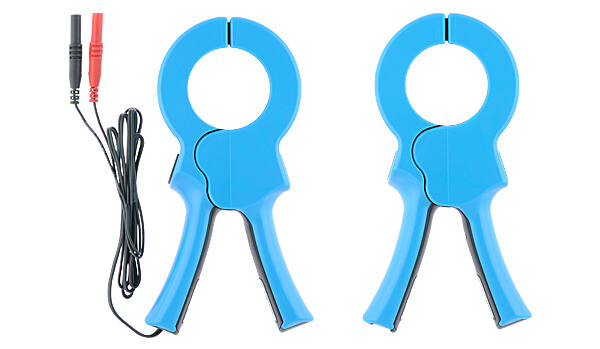

Cęgi sztywne A 1018 z przewodem 3,5 m
Cęgi sztywne A 1019

Zestaw standardowy Metrel MI 3290 GP

Przyrząd MI 3290
Szpilka prądowa 90 cm, 2 szt.
Szpilka potencjałowa 50 cm, 2 szt.
Przewód pomiarowy czarny 2 m
Przewód pomiarowy niebieski 5 m
Przewód pomiarowy czerwony 5 m
Przewód pomiarowy czarny 50 m na szpuli
Przewód pomiarowy zielony 50 m na szpuli
Przewód pomiarowy niebieski 50 m na szpuli
Przewód pomiarowy ekranowany 75 m na szpuli
Zacisk imadełkowy G
Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
Torba na akcesoria
Przewód USB
Przewód zasilający
Świadectwo wzorcowania
Instrukcja obsługi do pobrania
Oprogramowanie PC SW Metrel ES Manager do pobrania
Licencja GP

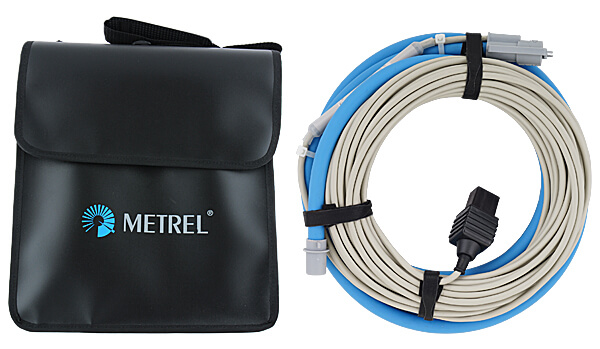

Cęgi giętkie (obwód 5 m) z przewodem ekranowanym 15 m
Torba na akcesoria

Zestaw standardowy Metrel MI 3290 GF

Przyrząd MI 3290
Szpilka prądowa 90 cm, 2 szt.
Szpilka potencjałowa 50 cm, 2 szt.
Przewód pomiarowy czarny 2 m
Przewód pomiarowy niebieski 5 m
Przewód pomiarowy czerwony 5 m
Przewód pomiarowy czarny 50 m na szpuli
Przewód pomiarowy zielony 50 m na szpuli
Przewód pomiarowy niebieski 50 m na szpuli
Przewód pomiarowy ekranowany 75 m na szpuli
Zacisk imadełkowy G
Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
Torba na akcesoria
Przewód USB
Przewód zasilający
Świadectwo wzorcowania
Instrukcja obsługi do pobrania
Oprogramowanie PC SW Metrel ES Manager do pobrania
Licencja GF

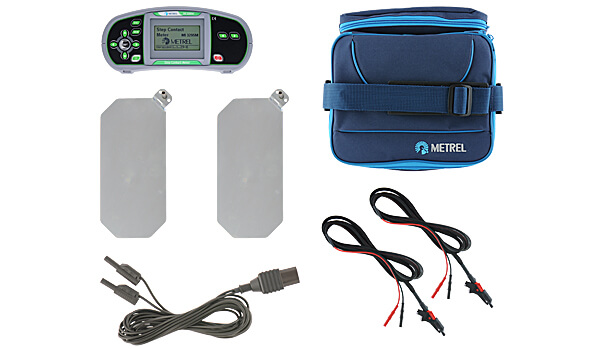

Przewód do pomiaru ciągłości, z zaciskami krokodylkowymi, 2 x 2.5 m, 2 szt.
Woltomierz MI 3295M z przewodem pomiarowym 2-żyłowym
Futerał transportowy
Sondy do pomiarów napięć rażenia, 2 szt.
Akumulatory NiMH, typ AA, 6 szt.
Zasilacz
Torba na akcesoria

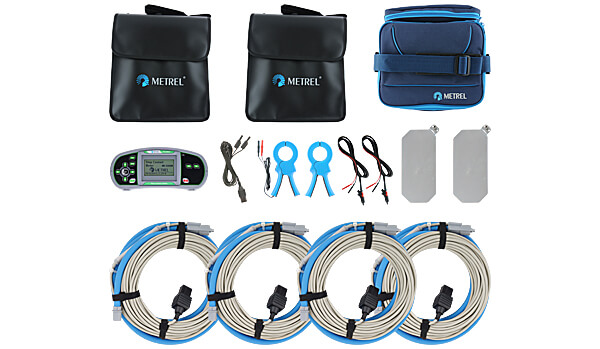

Zestaw standardowy Metrel MI 3290 GX4

Szpilka prądowa 90 cm, 2 szt.
Szpilka potencjałowa 50 cm, 2 szt.
Przewód pomiarowy czarny 2 m
Przewód pomiarowy niebieski 5 m
Przewód pomiarowy czerwony 5 m
Przewód pomiarowy czarny 50 m na szpuli
Przewód pomiarowy zielony 50 m na szpuli
Przewód pomiarowy niebieski 50 m na szpuli
Przewód pomiarowy ekranowany 75 m na szpuli
Zacisk imadełkowy G
Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
Przewód USB
Przewód zasilający
Świadectwo wzorcowania
Instrukcja obsługi do pobrania
Oprogramowanie PC SW Metrel ES Manager do pobrania
Cęgi sztywne A 1018 z przewodem 3,5 m
Cęgi sztywne A 1019
Cęgi giętkie (obwód 5 m) z przewodem ekranowanym 15 m
Przewód do pomiaru ciągłości, z zaciskami krokodylkowymi, 2 x 2.5 m, 2 szt.
Woltomierz MI 3295M z przewodem pomiarowym 2-żyłowym
Futerał transportowy
Sondy do pomiarów napięć rażenia, 2 szt.
Akumulatory NiMH, typ AA, 6 szt.
Zasilacz
Dodatkowe cęgi giętkie (obwód 5 m) z przewodem ekranowanym 15 m, 3 szt. (w sumie 4 szt.)
Licencja GX
Torba na akcesoria

Zestaw standardowy Metrel MI 3290 GX1

Przyrząd MI 3290
Szpilka prądowa 90 cm, 2 szt.
Szpilka potencjałowa 50 cm, 2 szt.
Przewód pomiarowy czarny 2 m
Przewód pomiarowy niebieski 5 m
Przewód pomiarowy czerwony 5 m
Przewód pomiarowy czarny 50 m na szpuli
Przewód pomiarowy zielony 50 m na szpuli
Przewód pomiarowy niebieski 50 m na szpuli
Przewód pomiarowy ekranowany 75 m na szpuli
Zacisk imadełkowy G
Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
Przewód USB
Przewód zasilający
Świadectwo wzorcowania
Instrukcja obsługi do pobrania
Oprogramowanie PC SW Metrel ES Manager do pobrania
Licencja GX
Cęgi sztywne A 1018 z przewodem 3,5 m
Cęgi sztywne A 1019
Cęgi giętkie (obwód 5 m) z przewodem ekranowanym 15 m
Przewód do pomiaru ciągłości, z zaciskami krokodylkowymi, 2 x 2.5 m, 2 szt.
Woltomierz MI 3295M z przewodem pomiarowym 2-żyłowym*
Futerał transportowy
Sondy do pomiarów napięć rażenia, 2 szt.
Akumulatory NiMH, typ AA, 6 szt.
Zasilacz
Torba na akcesoria

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

	MI 3295M Zestaw	Zestaw MI 3295M wraz z wyposażeniem do pomiarów napięć rażenia -dotykowych i krokowych. Zestaw zawiera przyrząd MI 3295M, przewód pomiarowy 2 x 3 m, futerał transportowy, pasek transportowy, akumulatory NiMH, typ AA, 6 szt., zasilacz.
	S 1072 Przewody do pomiaru ciągłości z krokodylami	Sondy Kelvina z zaciskami krokodylkowymi oraz elementami ochronnymi jako alternatywa do standardowych sond pomiarowych. 2 x 2.5 m, 2 szt
	A 1018 Cęgi prądowe (niski zakres, upływ)	Cęgi prądowe sztywne 1000 A / 1 A z otwarciem szczęk 52 mm - zintegrowane z przewodem 3.5 m do pomiarów prądów obciążenia / upływu oraz do pomiarów uziemienia
	A 1019 Cęgi prądowe	Cęgi prądowe sztywne 1000 A / 1 A z otwarciem szczęk 52 mm - do pomiarów prądu oraz do pomiarów uziemienia metodą 2-cęgową

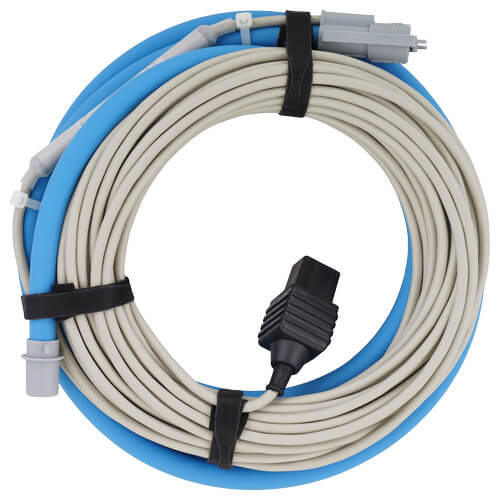

	A 1487 Cęgi giętkie z przewodem ekranowanym 15m	Cęgi prądowe giętkie o obwodzie 5 m z przewodem o długości 15 m

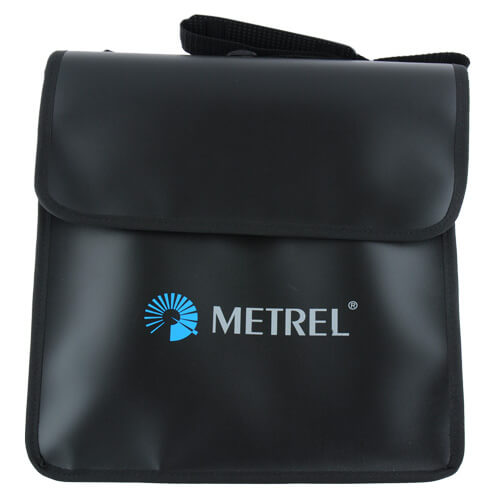

	A 1081 Torba na akcesoria	Torba na akcesoria z logiem firmy Metrel
	A 1509 Czarny przewód pomiarowy na bębnie	Przewód pomiarowy 50 m., czarny, na szpuli, przedłużalny
	A 1510 Zielony przewód pomiarowy na bębnie	Przewód pomiarowy na bębnie, zielony, 50m, przedłużalny
	A 1525 Niebieski przewód pomiarowy na bębnie	Przewód pomiarowy na bębnie, niebieski, 50m, przedłużalny
	A 1526 Przewód pomiarowy, niebieski, 5m	Przewód pomiarowy, niebieski, 5 m, złącza bananowe po obu stronach
	A 1527 Przewód pomiarowy, czerwony, 5m	Przewód pomiarowy, czerwony, 5 m, złącza bananowe po obu stronach
	A 1528 Uziom szpilkowy, 50 cm	Profesjonalna szpilka potencjałowa do pomiarów uziemień, 50 cm, ze złączem bananowym
	A 1529 Uziom szpilkowy, 90 cm	Profesjonalna szpilka prądowa do pomiarów uziemień, 90 cm, ze złączem bananowym
	A 1530 Zacisk imadełkowy	Profesjonalny zacisk imadełkowy zwiększający pewność kontaktu z badanym obiektem, ze złączem bananowym
	S 2053 Sondy do pomiarów napięć rażenia	Lekkie sondy do pomiarów napięć rażenia zastępujące sondy A 1353
	P 1201 Klucz licencyjny MI 3290 GL	Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do wersji GL. Funkcja badania uziemień i wyładowań dla analizatora uziemień
	P 1202 Klucz licencyjny MI 3290 GP	Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do wersji GP. Funkcja badania uziemień i wyładowań dla analizatora uziemień
	P 1203 Klucz licencyjny MI 3290 GF	Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do wersji GF. Funkcja badania uziemień i stożków napięciowych dla analizatora uziemień
	P 1204 Klucz licencyjny MI 3290 GX	Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do najwyższej wersji GX. Pełna funkcjonalność analizatora uziemień
