Przyrząd Metrel MI 3144 Euro-Z 800V jest przenośnym urządzeniem pomiarowym, które może być zasilane zarówno z wbudowanego akumulatora, jak i sieci elektrycznej. Charakteryzuje się wysokim stopniem ochrony IP 65 (przy zamkniętej obudowie) i IP 54 (przy otwartej obudowie). Sterowanie przyrządem może odbywać się z poziomu aplikacji aMESM na urządzenia mobilne z systemem Android lub poprzez inny przyrząd nadrzędny (MI 3152, MI 3152H, MI 3155 lub MI 3325). Metrel MI 3144 Euro-Z 800V został zaprojektowany do sprawdzenia skuteczności ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w obwodach transformatorów oraz innych obwodach silnoprądowych. Dzięki zaimplementowanym funkcjom umożliwiającym bardzo dokładne pomiary impedancji linii oraz pętli zwarcia obwodów AC jak i DC czy wysokoprądowemu pomiarowi (do 300A) impedancji pętli zwarcia z uwzględnieniem spadków napięć na badanych elementach, a także drogi przepływu prądu, przyrząd MI 3144 doskonale sprawdza się w środowisku przemysłowym. Dodatkowo umożliwia wykonanie pomiarów napięć rażenia, testowania funkcjonalnego przekaźników monitorujących prądy upływu doziemnego (ELR) czy m.in. pomiarów rezystancji wewnętrznej baterii czy akumulatorów.

Kluczowe cechy

Precyzyjny pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) metodą 4-przewodową prądem do 300A
Pomiar impedancji linii / pętli w szerokim zakresie napięć i częstotliwości sieciowych - do 800 V / 16 ... 420 Hz AC
Pomiar rezystancji źródła i linii w sieciach prądu stałego - 3 ... 260 V DC
Wysokoprądowy (do 300A) pomiar rezystancji elementów składowych obwodów prądowych metodą 4-przewodową poprzez pomiar spadku napięcia
Pomiar czasu zadziałania i prądu zadziałania przekaźników prądów upływu doziemnego (ELR)
Możliwość pomiaru przekaźników ELR typu AC, A, B
Analiza rozpływu doziemnych prądów zwarciowych z pomiarem napięć rażenia (krokowych i dotykowych)
Izolowany woltomierz do pomiarów wybiórczych napięć rażenia
Badanie rozpływu prądu zwarcia doziemnego z wykorzystaniem cęgów sztywnych lub giętkich
Możliwość wyboru obciążenia (16.6 % do 100 %)
Efektywny system chłodzenia
Możliwość zasilania akumulatorowego (Li-ion) lub sieciowego
Wysoki stopień ochrony IP: IP 65 (obudowa zamknięta), IP 54 (obudowa otwarta)
Kategoria bezpieczeństwa CAT IV 600 V (3000 m)
Komunikacja poprzez Bluetooth
Łatwa obsługa zdalna (za pomocą przyrządu pomiarowego lub aplikacji Android)

Zastosowanie

Wysokoprądowy (300 A) pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) transformatorów
Pomiar impedancji linii oraz impedancji pętli w zakresie do 800V±10% pozwala na zastosowanie miernika na farmach fotowoltaicznych
Pomiary rezystancji składowych elementów obwodów prądowych oraz rozpływu prądów w poszczególnych gałęziach instalacji
Pomiary impedancji w szerokim zakresie instalacji o różnych częstotliwościach znamionowych 16 ... 420 Hz
Pomiary rezystancji linii oraz pętli zwarcia w sieciach oraz źródłach DC
Analiza rozpływu prądów doziemnych za pomocą cęgów giętkich lub sztywnych
Pomiar parametrów integralności poszczególnych gałęzi uziemienia za pomocą prądów do 300A z zastosowaniem cęgów giętkich lub sztywnych
Pomiary czasów zadziałania oraz prądów zadziałania przekaźników prądu upływu doziemnego ELR (MRCD)
Pomiar potencjału ziemi - pomiary napięć rażenia
Badanie poprawności doboru zabezpieczeń w przypadku usterek transformatorów, generatorów, turbin, styczników, rozdzielnic w sytuacji gdy prądy znamionowe obwodu (zabezpieczeń) przekraczają 200 A
Pomiary rezystancji uzwojeń transformatorów oraz silników
Bardzo dokładny pomiar rezystancji wewnętrznej akumulatorów i baterii
Sprawdzenie integralności połączeń uziemiających poprzez pomiar rezystancji pomiędzy dwoma dostępnymi punktami
Pomiar napięcia dotykowego
Symulacja przepływu wysokiego prądu doziemnego
Pomiar rezystancji uziemienia z użyciem cęgów prądowych

Normy

Kompatybilność elektromagnetyczna: EN 61326
Bezpieczeństwo: EN 61010-1; EN 61010-2-030; EN 61010-031; EN 61010-2-032
Funkcjonalność: EN 61557; IEEE 81-2012; EN 60909-0; EN 60947-2 Annex M
Akumulator Li–ion: EN 62133-2

Obsługiwane przyrządy

Metrel MI 3152 EurotestXC (Bluetooth, RS-232)
Metrel MI 3152H EurotestXC 2.5kV (Bluetooth, RS-232)
Metrel MI 3155 EurotestXD (Bluetooth, RS-232)
Metrel MI 3325 MultiServicerXD (Bluetooth)
Metrel A 1522 aMESM jako sterownik zdalny

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Impedancja [Z] Z linii mΩ Z pętli mΩ	0.1 mΩ … 199.9 mΩ 200 mΩ … 1999 mΩ 2.00 Ω … 19.99 Ω	0.1 mΩ 1 mΩ 10 mΩ	±(5 % wartości wskazanej + 3 mΩ) ±(5 % w.w. + 3 cyfry)
Impedancja [Z] R - wysoki prąd Wartość ΔR	0.1 mΩ … 199.9 mΩ 200 mΩ … 1999 mΩ 2.00 Ω … 19.99 Ω	0.1 mΩ 1 mΩ 10 mΩ	±(5 % w.w. + 3 mΩ) ±(5 % w.w. + 3 cyfry)
Impedancja [Z] R - wysoki prąd Wartość Rsel	0.1 mΩ … 199.9 mΩ 200 mΩ … 1999 mΩ 2.00 Ω … 19.99 Ω	0.1 mΩ 1 mΩ 10 mΩ	±(8 % w.w. + 3 mΩ) ±(8 % w.w. + 3 cyfry)
Rezystancja DC [R] R linii mΩ	0 mΩ … 1999 mΩ 2.00 Ω … 19.99 Ω	1 mΩ 10 mΩ	±(5 % w.w. + 3 cyfry)
Potencjał ziemi [U] Wartość U dotyk.	0.0 V … 199.9 V 200 V … 999 V	0.1 V 1 V	Wartość obliczana
Potencjał ziemi [U] Wartość Um	1 mV … 1999 mV 2.00 V … 19.99 V 20.0 V … 199.9 V	1 mV 10 mV 0.1 V	±(2 % w.w. + 2 cyfry)
Test przekaźników ELR [I, t] Test prądowy (ELR I)	0.1 mA … 199.9 mA 200 mA … 1999 mA 2.00 A … 19.99 A	0.1 mA 1 mA 10 mA	±(5 % w.w. + 3 cyfry)
Test przekaźników ELR [I, t] Test czasu reakcji (ELR t)	0.1 ms … 199.9 ms 200 ms … 1999 ms 2.00 s … 20.00 s	0.1 ms 1 ms 10 ms	±(2 % w.w. + 3 cyfry)
Zasilanie akumulatorowe	7.2 V DC (4.4 Ah Li-ion)
Czas ładowania akumulatorów	typowo 3.0 godziny (głębokie rozładowanie)
Zasilanie sieciowe	90 ... 260 V AC, 45 ... 65 Hz, 80 VA
Kategoria przepięciowa	300 V CAT II
Sposób ochrony	wzmocniona izolacja
Kategoria pomiarowa	600 V CAT IV
Stopień zanieczyszczeń	2
Stopień ochrony	IP 65 (obudowa zamknięta) IP 54 (obudowa otwarta)
Wymiary	(szer. x wys. x dł.): 36 cm x 16 cm x 33 cm
Masa	6.5 kg (bez akcesoriów)

Funkcja	Typ	Zakres	Zakres pomiarowy	Zakres wyświetlania	Rozdzielczość	Dokładność
Prąd [I] I	A 1281	0.5 A 5 A 100 A 1000 A	10 mA … 749 mA 0.10 A … 7.49 A 2 A … 149 A 20 A … 999 A	0 … 749 mA 0.00 … 7.49 A 0.0 … 99.9 A 100 … 149 A 0 … 999 A	1 mA 0.01 A 0.1 A 1 A 1 A	±(2.5 % w.w. + 3 cyfry)
Prąd [I] I	A 1227 A 1609	30 A 300 A 3000 A	0.6 A … 59.9 A 6 A … 599 A 0.06 kA … 5.99 kA	0.0 … 59.9 A 0 … 599 A 0.00 … 5.99 kA	0.1 A 1 A 0.01 kA	±(3.5 % w.w. + 3 cyfry)

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

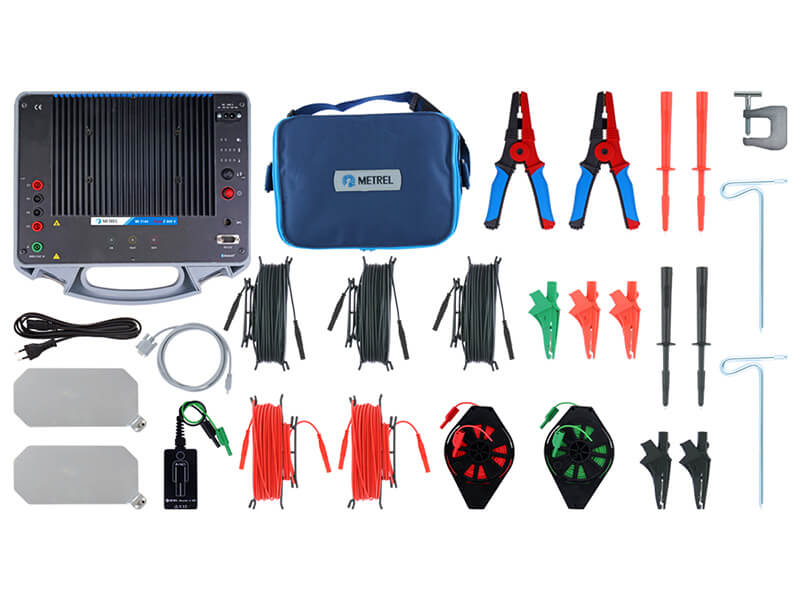

Zestaw Metrel MI 3144 ST

Przewód zasilający
Przewód komunikacyjny RS232-PS/2
Przewód pomiarowy 5 m, czarny, 2 szt.
Przewód pomiarowy 5 m, czerwony, 1.5 mm², 2 szt.
Przewód pomiarowy 50 m, czerwony, 1.5 mm²*
Przewód pomiarowy 20 m, czarny
Przewód pomiarowy 50 m, zielony*
Duży zacisk pomiarowy Kelvina, 2 szt.
Zacisk krokodylowy, czarny, 2 szt.
Zacisk krokodylowy, czerwony, 2 szt.
Zacisk krokodylowy, zielony
Sonda pomiarowa, czarna, 2 szt.
Sonda pomiarowa, czerwona, 2 szt.
Zacisk imadełkowy
Sonda symulująca rezystancję ciała ludzkiego
Sonda pomiarowa szpilkowa, 2 szt.
Płyty do pomiaru napięć rażenia, 2 szt.
Licencja BASIC oprogramowania Metrel ES Manager**
Licencja PRO P 1102 oprogramowania Metrel aMESM Android
Skrócona instrukcja obsługi do pobrania
Świadectwo wzorcowania
Ochronna torba na akcesoria
Futerał transportowy

* Zastąpione przez przewody pomiarowe na szpulach w zestawie MI 3144 EU.
** Oprogramowanie Metrel ES Manager może być pobrane bez opłat z serwera firmy Metrel.

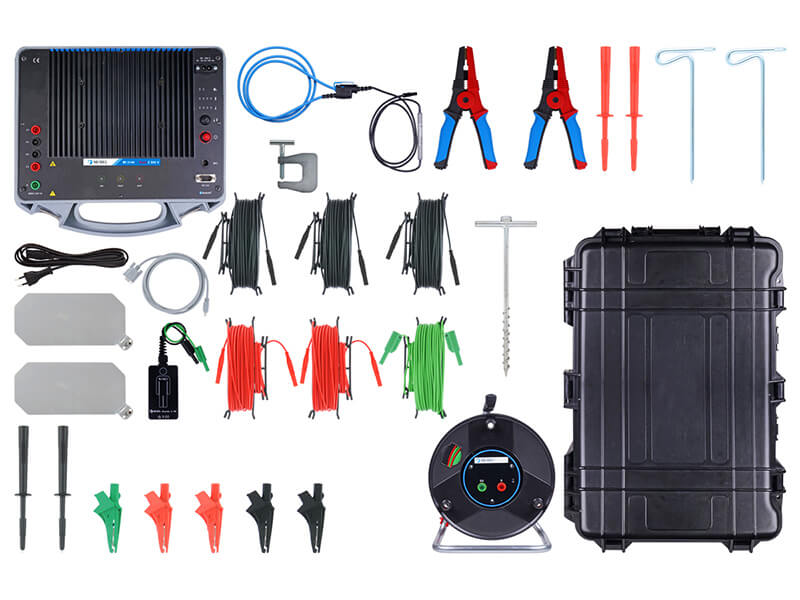

Zestaw Metrel MI 3144 EU

Przewód zasilający
Przewód komunikacyjny RS232-PS/2
Przewód pomiarowy 5 m, czarny, 2 szt.
Przewód pomiarowy 5 m, czerwony, 1.5 mm2, 2 szt.
Przewód pomiarowy 20 m, czarny
Duży zacisk pomiarowy Kelvina, 2 szt.
Zacisk krokodylowy, czarny, 2 szt.
Zacisk krokodylowy, czerwony, 2 szt.
Zacisk krokodylowy, zielony
Sonda pomiarowa, czarna, 2 szt.
Sonda pomiarowa, czerwona, 2 szt.
Zacisk imadełkowy
Sonda symulująca rezystancję ciała ludzkiego
Sonda pomiarowa szpilkowa, 2 szt.
Płyty do pomiaru napięć rażenia, 2 szt.
Licencja PRO P 1102 oprogramowania Metrel aMESM Android
Skrócona instrukcja obsługi
Świadectwo wzorcowania
Ochronna torba na akcesoria
Futerał transportowy
[EU] Przewód pomiarowy 5 m, zielony
[EU] Przewód pomiarowy na szpuli, 75 m, czerwony, 2.5 mm2
[EU] Przewód pomiarowy na szpuli, 75 m, zielony
[EU] Profesjonalna sonda prądowa, 42 cm
[EU] 1-fazowe elastyczne cęgi prądowe
[EU] Przewód przedłużający dla A 1281, 5 m
[EU] Licencja BASIC dla oprogramowania Metrel ES Manager**
[EU] Duża walizka transportowa do MI 3144
[EU] Przedłużający przewód pomiarowy na szpuli
[EU] Dodatkowy futerał na przewód

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

A 1620 Przewód pomiarowy 5 m, czarny
A 1621 Przewód pomiarowy 20 m, czarny
A 1527 Przewód pomiarowy 5 m, czerw.,1.5 mm²
A 1640 Przewód pomiarowy 20 m, czerw.,1.5 mm²
A 1608 Przewód pomiarowy 20 m, zielony
A 1654 Przewód pomiarowy na szpuli, 50 m, czerwony, 1.5 mm², przedłużalny
A 1509 Przewód pomiarowy na szpuli, 50 m, czarny, przedłużalny
A 1510 Przewód pomiarowy na szpuli, 50 m, zielony, przedłużalny
A 1619 Przewód pomiarowy, 2-przewodowy
A 1660 Przedłużający przewód pomiarowy na szpuli, 75 m, czerwony, zielony, 2.5 mm²
A 1661 Dodatkowy futerał na przewód A 1660
A 1593 Duży zacisk pomiarowy Kelvina
A 1595 Duży zacisk krokodylowy, czarny
A 1596 Duży zacisk krokodylowy, czerwony
A 1013 Zacisk krokodylowy, czarny
A 1064 Zacisk krokodylowy, czerwony
A 1014 Sonda pomiarowa, czarna
A 1016 Sonda pomiarowa, czerwona
A 1530 Zacisk imadełkowy
A 1597 Sonda symulująca rezystancję ciała ludzkiego
A 1022 Sonda pomiarowa szpilkowa
A 1528 Profesjonalna sonda prądowa, 50 cm
S 2053 Płyty do pomiaru napięć rażenia
A 1609 1-fazowe elastyczne cęgi prądowe
A 1227 1-fazowe elastyczne cęgi prądowe 3000/300/30 A / 1 V
A 1281 Cęgi prądowe 0,5/5/100/1000 A / 1 V
A 1648 Przewód przedłużający dla A 1281, 5 m
A 1658 Duża walizka transportowa do MI 3144
