Mierniki izolacji 5 kV

Metrel MI 3205 TeraOhmXA 5kV ST Miernik rezystancji izolacji

Cena podana w netto. Przy zamówieniu obowiązuje 23% podatku VAT.

Zestawy Metrel MI 3205
  • MI 3205 TeraOhmXA 5kV ST
  • MI 3205 TeraOhmXA 5kV EU
SKU
METR/MI3205
zł 7 314,00 zł 7 699,00
Wybierz opcje

Karta katalogowa

Pobierz PDF

Instrukcja obsługi Metrel

Pobierz PDF

Producent:

Metrel

.

Kamil Turowski 22 531 00 94 / 533 394 222

.

Antoni Klonowski 22 531 00 89 / 533 395 222

.

Marcin Stalmach 22 531 00 98 / 730 977 669

Metrel MI 3205 TeraOhmXA 5kV jest przenośnym urządzeniem zasilanym bateryjnie lub sieciowo z doskonałą ochroną IP (IP65 dla zamkniętej pokrywy i IP54 dla otwartej), zaprojektowanym do diagnostyki rezystancji izolacji za pomocą wysokiego napięcia do 5 kV.



Zobacz też: Metrel MI 3210 TeraOhmXA 10 kV



Funkcje pomiarowe

  • Pomiar izolacji
  • Test diagnostyczny (PI, DAR, DD)
  • Pomiar rezystancji izolacji skokowo napięciem narastającym
  • Test wytrzymałości napięciem (DC) do 5 kV
  • Pomiar napięcia i częstotliwości do 550 V TRMS



Cechy użytkowe

  • Rezystancja izolacji do 15 TΩ
  • Regulowane napięcie pomiarowe (50 V... 5 kV) o krokach 50 V i 100 V
  • Programowalny timer
  • Pomiar pojemności
  • Szybkość ładowania dla obciążeń pojemnościowych < 1,5 s / μF przy 5 kV
  • Automatyczne rozładowanie obiektów po pomiarze
  • Złącze GUARD
  • Detekcja przebicia
  • Możliwość testów niestandardowych
  • Funkcja autokonfiguracji
  • Wyniki pomiarowe w formie numerycznej i graficznej
  • Oprogramowanie PC HVLink PRO do pobierania, analizowania wyników pomiarowych i drukowania protokołów
  • Izolowane porty komunikacyjne RS232 i USB, interfejs Bluetooth
  • Wysokiej jakości akcesoria włącznie z ekranowanymi sondami pomiarowymi w zestawie standardowym
  • Wysoka odporność na zakłócenia elektromagnetyczne: Redukcja szumu na wejściu (1 mA@300 V) i dodatkowe uśrednianie wyników (5, 10, 30, 60)
  • CAT IV / 600 V
  • Zasilanie sieciowe lub bateryjne



Zastosowanie

  • Transformatory
  • Przekładniki prądowe w sieciach dystrybucyjnych
  • Pomiar rezystancji izolacji maszyn wirujących i ich okablowania
  • Okresowe testowanie i konserwacja linii produkcyjnych
  • Analiza i wyszukiwanie wszelkiego rodzaju problemów z izolacją
  • Generatory WN
  • Ograniczniki przepięć




FunkcjaZakres pomiarowyRozdzielczośćDokładność
Rezystancja izolacji0.01 MΩ … 9.99 MΩ
10.0 MΩ … 99.9 MΩ
100 MΩ … 999 MΩ
1.00 GΩ … 9.99 GΩ
10.0 GΩ … 99.9 GΩ
100 GΩ … 999 GΩ
1.0 TΩ … 9.9 TΩ
10 TΩ … 15 TΩ		10 kΩ
100 kΩ
1 MΩ
10 MΩ
100 MΩ
1 GΩ
100 GΩ
1 TΩ		±(5% wartości wskazanej + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(15% w.w. + 3 cyfry)
±(15% w.w. + 3 cyfry)
Napięcie pomiarowe0 V … 999 V
1.00 kV… 4.99 kV		1 V
10 V		±(5% w.w. + 3 cyfry)
Prąd upływu przez izolację1.00 mA … 5.00 mA
100 μA … 999 μA
10.0 μA … 99.9 μA
1.00 μA … 9.99 μA
100 nA ... 999 nA
10.0 nA .. 99.9 nA
0.00 nA … 9.99 nA		10 μA
1 μA
100 nA
10 nA
1 nA
100 pA
10 pA

±(5% w.w. + 3 cyfry)



±(10% w.w. + 0.15 nA)
Współczynnik absorpcji
dielektrycznej (DAR)		0.01 … 9.99
10.0 … 100.0		0.01
0.1		±(5% w.w. + 2 cyfry)
Indeks polaryzacji (PI)0.01 … 9.99
10.0 … 100.0		0.01
0.1		±(5% w.w. + 2 cyfry)
Współczynnik rozładowania
dielektryka (DD)		0.01 … 9.99
10.0 … 100.0		0.01
0.1		±(5% w.w. + 2 cyfry)
Napięcie AC/DC5.0 V … 99.9 V
100 V … 550 V		0.1 V
1 V		±(2% w.w. + 2 cyfry)
Częstotliwość10 Hz … 500 Hz0.1 Hz±(0.2% w.w. + 1 cyfra)
Pojemność20.0 nF … 999 nF
1.00 μF … 9.99 μF
10.0 μF … 50.0 μF		1 nF
10 nF
100 nF		±(5% w.w. + 2 cyfry)


Dane ogólne

Zasilanie90-260 VAC , 45-65 Hz 100 VA (CAT II / 300 V)
Stopień ochrony
(pokrywa zamknięta/otwarta)		IP 65 / IP 54
WyświetlaczMatryca 320 x 240 punktów z podświetleniem
Kategoria przepięciowaCAT IV / 600 V
Stopień ochrony
(pokrywa zamknięta/otwarta)		Podwójna izolacja
KomunikacjaRS232, USB oraz Bluetooth
Wymiary345 x 160 x 335 mm
Masa6.5 kg


NORMY


Kompatybilność elektromagnetyczna
PN-EN 61326 klasa A

Bezpieczeństwo
PN-EN 61010-1 (przyrząd)
PN-EN 61010-2-030
PN-EN 61010-2-033
PN-EN 61010-031(akcesoria)



Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

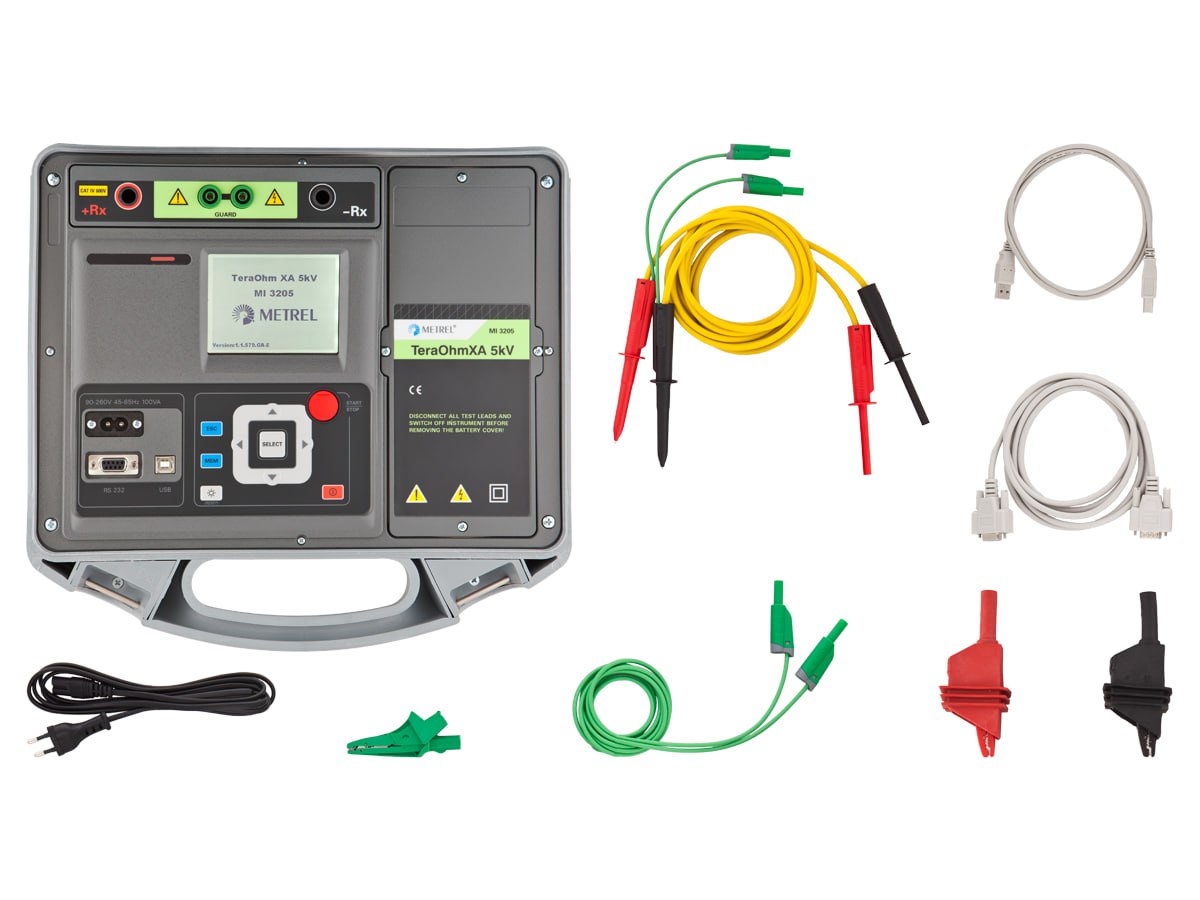

wyposazenie metrel mi 3205 teraohmxa 5kv st



Zestaw Metrel MI3205 TeraOhmXA ST

  • Ekranowany przewód pomiarowy z końcówką 5 kV, 2 m
  • Ekranowane przewody pomiarowe 5 kV, 2 m, 2 szt. (czarny, czerwony)
  • [ST] Krokodylek 5 kV, 2 szt. (czarny, czerwony)
  • Przewód pomiarowy do gniazda GUARD, zielony, 2 m
  • Krokodylek, zielony
  • Przewody zasilające
  • Oprogramowanie PC HVLink PRO z przewodem USB oraz RS 232
  • Instrukcja obsługi do pobrania
  • Świadectwo wzorcowania

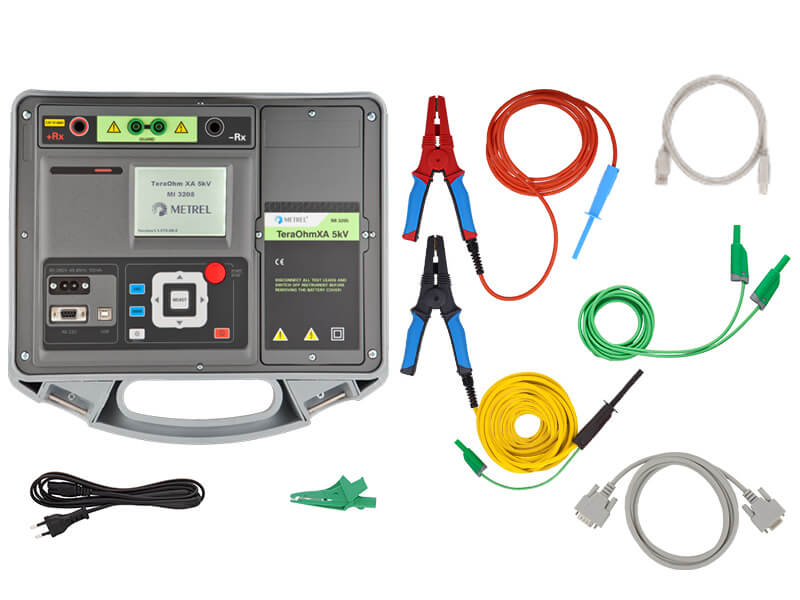

Zestaw MI 3205 TeraOhmXA EU

  • Ekranowany przewód pomiarowy z końcówką 5 kV, 2 m
  • Ekranowane przewody pomiarowe 5 kV, 2 m, 2 szt. (czarny, czerwony)
  • [EU] Zaciski Kelvina 5 kV, 2 szt.
  • Przewód pomiarowy do gniazda GUARD, zielony, 2 m
  • Krokodylek, zielony
  • Przewody zasilające
  • Oprogramowanie PC HVLink PRO z przewodem USB oraz RS 232
  • Instrukcja obsługi do pobrania
  • Świadectwo wzorcowania

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

S 2036
Krokodylki WN,
2 szt.		10 kV krokodylki do pomiaru rezystancji izolacji WN, pozwalają na bezpieczne
i stałe podłączenia podczas pomiaru do różnych elementów jak szyny, śruby itp.
A 1017
Przewód RS232		Przewód komunikacyjny RS232 do podłączenia komputera PC z przyrządem.
A 1275
Program
PC HVLink PRO		Oprogramowanie PC HVLink pozwala na pobieranie, zarządzanie i wydruk wyników
z możliwością odwzorowania wykresu R(t). Dostarczane z przewodem RS232/USB.
S 2029
Ekranowane
przewody
pomiarowe 10 kV		Dwa 8 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN
pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych.
S 2030
Ekranowane
przewody
pomiarowe 10 kV		Dwa 15 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN
pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych.

Ostatnio przeglądane produkty

Usługi dodatkowe

Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu.

Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych.



Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.



W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Badawczo-Wzorcującym Merserwis.

Miernik standardowo posiada 24 miesiące gwarancji.



W przypadku napraw gwarancyjnych i pogwarancyjnych prosimy o kontakt z autoryzowanym Serwisem Merserwis.
