Metrel MI 6601 MediTest to nowy tester marki Metrel do badania bezpieczeństwa urządzeń medycznych zgodnie z normą EN 60601 na każdym etapie cyklu życia urządzenia. Przyrząd ten jest wystarczająco precyzyjny aby wykorzystać go do prac nad rozwojem produktów, oferuje szczegółowe pomiary do badania typu wyrobu, może zostać wbudowany w linie produkcyjną i jest na tyle kompaktowy, że można wykorzystać go do pomiarów okresowych zgodnie z normą EN 60601 lub EN 62353. Dodatkowo miernik może okazać się pomocny podczas serwisu urządzeń medycznych i w przypadku rozwiązywania problemów podczas pracy w terenie. MetrelMI 6601 MediTest może pełnić rolę samodzielnego przyrządu pomiarowego bez wykorzystania komputera osobistego. Dla zastosowań biurowych i laboratoryjnych, miernik może współpracować z oprogramowaniem Metrel Medical Electrical Safety Manager (MMESM), które pozwala na tworzenie i wyzwalanie testów automatycznych zgodnych z normą EN 60601 oraz na zarządzanie zasobami. Raporty pomiarowe są tworzone przy pomocy zintegrowanych serwisów online - Metrel Cloud Reports i Metrel Cloud Storage. Zgodność z normą EN 60601 to szeroko akceptowane kryterium oceny bezpieczeństwa urządzeń medycznych i jednocześnie wymóg w przypadku komercyjnego wykorzystania elektrycznych urządzeń medycznych. MI 6601 MediTest to jeden z najszybciej działających i najłatwiejszych w obsłudze testerów urządzeń medycznych obecnych na rynku, który w pełni pokrywa wymogi badań i pomiarów przedstawionych w normie EN 60601 bez żadnych kompromisów czy uproszczeń.

Pomiary i inspekcje

Rezystancja przewodu PE prądem przemiennym 200 mA lub 25 A
Rezystancja izolacji napięciem probierczym 250 V DC lub 500 V DC
Wszystkie pomiary wymagane normą EN 62353
Pomiar prądów upływu z rozdzielczością 1μA
Pomiar prądów upływu AC, DC i TRMS
Wszystkie pomiary prądów upływu zgodnie z EN 60601-1 (pacjenta, pomocniczy prąd pacjenta, doziemny, dotykowy)
Wszystkie pomiary prądów upływu zgodnie z EN 62353 (urządzenia i aplikatorów, metoda zastępcza, bezpośrednia i różnicowa)
Pomiary urządzeń elektrycznych zgodnie z normami EN 50678 i EN 50699
Pomiar napięcia punkt-punkt, dotykowego i napięcia zasilania
Pomiar mocy urządzenia
Pomiary przewodów IEC
Predefiniowane lub konfigurowalne testy wizualne i funkcjonalne

Cechy produktu

Najbardziej kompletny miernik wykonujący pomiary zgodnie z normą EN 60601 na rynku
10 uniwersalnych konfigurowalnych podłączeń. Mogą zostać skonfigurowane jako części aplikacyjne, części nieuziemione, części uziemione
Dedykowane porty pomiarowe do podłączenia uziemienia funkcjonalnego i sygnałów wejściowych / wyjściowych
Wszystkie możliwe konfiguracje zgodnie z normą EN 60601 i EN 62353
Pomiary mogą być wyzwalane bezpośrednio z miernika lub za pośrednictwem komputera
W pełni zautomatyzowany proces pomiarów dzięki funkcji AutoSequence®
Funkcje pomiarowe i wartości graniczne są automatycznie ustawiane adekwatnie do wybranej konfiguracji sprzętu medycznego
Testy automatyczne są zoptymalizowane pod kątem poprawy wydajności pracy
Umożliwia pomiary zgodnie z normami EN 60601 (edycja 2 i 3), EN 62353, ANS/NZS 3551, EN 50678 i EN 50699
Wykorzystanie testów pojedynczych do łatwego diagnozowania problemów
Wysoki prąd pomiarowy w funkcji pomiaru ciągłości przewodu ochronnego: do 25 A
Pomiar prądu upływu pacjenta i pomocniczego prądu pacjenta zarówno AC jak i DC
Komunikacja za pośrednictwem portu USB, RS232 i Ethernet
Wprowadzanie danych za pomocą ekranu dotykowego, skanera kodów kreskowych / QR, klawiatury bezprzewodowej lub oprogramowania komputerowego
Opcjonalne drukarki lub programatory NFC do tworzenia etykiet i tagów
Nowe oprogramowanie zawierające MMESM, Metrel Cloud Reports i Metrel Cloud Storage oparte o model subskrypcyjny
Certyfikat IP 40 w przypadku otwartej obudowy, IP 65 w przypadku zamkniętej obudowy
Przenośny futerał i torba na akcesoria
2-letnia gwarancja

Zastosowanie

Badanie bezpieczeństwa urządzeń medycznych w trakcie procesu tworzenia produktu, podczas produkcji, po naprawie i okresowo.
Diagnostyka elektrycznych urządzeń medycznych.
Badanie bezpieczeństwa przenośnych urządzeń elektrycznych (PAT).

Funkcja		Zakres pomiarowy	Rozdzielczość	Dokładność
Ciągłość / Rezystancja przewodu ochronnego	R	0.00 Ω ... 19.99 Ω 20.0 Ω ... 99.9 Ω 100.0 Ω ... 199.9 Ω 200 Ω ... 999 Ω	0.01 Ω 0.1 Ω 0.1 Ω 1 Ω	±(2 % w.w. + 2 cyfry) ±3 % w.w. ±5 % w.w. Orientacyjna
Rezystancja izolacji (250 V, 500 V)	Rizo, Rizo-S	0.00 MΩ ... 19.99MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ	0.01 MΩ 0.1 MΩ 0.1 MΩ	±(3 % w.w. + 2 cyfry) ±5 % w.w. ±10 % w.w.
Napięcie probiercze		0 V … 600 V	1 V	±(3 % w.w. + 2 cyfry)
Zastępczy prąd upływu, zastępczy prąd upływu z sondą	Zast. prąd upł.; Zast. prąd upł.-S	0.00 mA … 1.99 mA 2.00 mA … 19.99 mA	0.01 mA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Różnicowy prąd upływu	Iróżn.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Moc (czynna)	P	0 W … 999 W 1.00 kW … 3.70 kW	1 W 10 W	±(5 % w.w. + 5 cyfr) ±5 % w.w.
Prąd upływu metoda bezpośrednia	Upływ w przew. PE	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Moc (czynna)	P	0 W … 999 W 1.00 kW … 3.70 kW	1 W 10 W	±(5 % w.w. + 5 cyfr) ±5 % w.w.
Dotykowy prąd upływu	Dot. prąd upł.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Moc (czynna)	P	0 W … 999 W 1.00 kW … 3.70 kW	1 W 10 W	±(5 % w.w. + 5 cyfr) ±5 % w.w.

Moc

Moc czynna	P	0 W … 999 W 1.00 kW … 3.70 kW	1 W 10W	±(5 % w.w. + 5 cyfr) ±5 % w.w.
Moc pozorna	S	0 VA … 999 VA 1.00 kVA … 3.70 kVA	1 VA 10 VA	±(5 % w.w. + 5 cyfr) ±5 % w.w.
Moc bierna	Q	±(0 VAr … 999) VAr ±(1.00 kVAr … 3.70) kVAr	1 VAr 10VAr	±(5 % w.w. + 5 cyfr) ±5 % w.w.
Współ. mocy	PF	0.00i … 1.00i 0.00c … 1.00c	0.01	±(5 % w.w. + 5 cyfr)
Współ. THD napięcia	THDU	0.0 % … 99.9 %	0.1 %	±(5 % w.w. + 5 cyfr)
Współ. THD prądu Cosinus fi	THDI Cos fi	0.0 A … 16.00 A 0.00i … 1.00i 0.00c … 1.00c	0.01 A 0.01	±(3 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr)
Prąd	I	0.00 A … 16.00 A	0.01 a	±(3 % w.w. + 5 cyfr)
Napięcie	U	0.0 V … 199.9 V 200 V … 264 V	0.1 V 1 V	±(3 % w.w. + 10 cyfr) ±3 % w.w

Upływ i moc

Moc czynna	P	0 W … 999 W 1.00 kW … 3.70 kW	1 W 10 W	±(5 % w.w. + 5 cyfr) ±5 % w.w
Dotykowy prąd upływu	Idot.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Różnicowy prąd upływu	Iróżn.	±0.000 mA … 1.999 mA ±2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Moc pozorna	S	0 VA … 999 VA 1.00 kVA … 3.70 kVA	1 VA 10 VA	±(5 % w.w. + 5 cyfr) ±5 % w.w.
Moc bierna	Q	~(0 Var … 999) VAr ~(1.00 kVAr … 3.70) kVAr	1 VAr 10 VAr	±(5 % w.w. + 5 cyfr) ±5 % w.w.
Współ. mocy	PF	0.00i … 1.00i 0.00c … 1.00c	0.01	±(5 % w.w. + 5 cyfr)
Współ. THD napięcia Współ. THD prądu Cosinus fi	THDU THDI Cos fi	0.0 % … 99.9 % 0.0 A … 16.00 A 0.00i … 1.00i 0.00c … 1.00c	0.1 % 0.01 A	±(5 % w.w. + 5 cyfr) ±(3 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr)
Prąd	I	0.00 A … 16.00 A	0.01 0.01 A	±(3 % w.w. + 5 cyfr)
Napięcie	U	0.0 V … 199.9 V 200 V … 264 V	0.1 V 1 V	±(3 % w.w. + 10 cyfr) ±3 % w.w.)

Prąd cęgowo	Iróżn. Ip	0.10 mA … 9.99 mA 10.0 mA … 99.9 mA 100 mA … 999 mA 1.00 A … 9.99 A 10.0 A … 24.9 A	0.01 mA 0.1 mA 1 mA 0.01 A 0.1 A	±(5 % w.w. + 10 cyfr) ±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr)
Rezystancja izolacjiLN-PE, LN-NEP, LN-AP, AP-PE, AP-NEP Napięcie probiercze	Riso Um	0.00 MΩ … 19.99 MΩ 20.00 MΩ … 199.9 MΩ 0 V … 600 V	0.01 MΩ 0.1 MΩ 1 V	±(3 % w.w. + 2 cyfry) ±5 % w.w. ±(3 % w.w. + 10 cyfr)
Upływ urządzenia medycznego (zastępczy, bezpośredni, różnicowy) Upływ urz. med. Ulpe (bezpośrednia, różnicowa, zastępcza) Moc	Ieq UIpe P	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA 0 V … 299 V 0 W … 999 W 1.00 kW … 3.70 kW	1 μA 0.01 mA 1 V 1 W 10 W	±(3 % w.w. + 3 cyfry) ±5 % w.w. ±(2 % w.w. + 2 cyfry) ±(5 % w.w. + 5 cyfr) ±5 % w.w.
Prąd upływu części stosowanych Upł. części stosowanej Uap (bezpośrednia i zastępcza) Moc	Iap Uap P	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA 0 V … 299 V 0 W … 999 W 1.00 kW … 3.70 kW	1 μA 0.01 mA 1 V 1 W 10 W	±(3 % w.w. + 3 cyfry) ±5 % w.w. ±(2 % w.w. + 2 cyfry) ±(5 % w.w. + 5 cyfr) ±5 % w.w.
Dotykowy prąd upływu (NEP do NEP)	Idot.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.

Prąd upływu pacjenta

Vext na SIO	Idotyk.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Vext na NEP	Idotyk.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Vext na AP	Idotyk.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.
Prąd upływu pacjenta Całkowity prąd upływu pacjenta	Idotyk.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w
Pomocniczy prąd upływu pacjenta	Idotyk.	0.000 mA … 1.999 mA 2.00 mA … 19.99 mA	1 μA 0.01 mA	±(3 % w.w. + 3 cyfry) ±5 % w.w.

Zakres pomiarowy wg EN 61557-4 Prądy pomiarowe Źródło prądu	0.08 … 199.9 0.2 A, 25 A > 0.2 A przy R < 2 Ω > 25 A w przypadku zwarcia przy 230 V
Napięcie obwodu otwartego	< 9 VAC
Zakres pomiarowy wg EN 61557-2 Napięcia nominalne Un Prąd zwarciowy	0.08 MW … 199.9 (999) MW 250 V, 500 V (-0%, +10%) maks. 2.0 mA
Zakres pomiarowy wg EN 61557-16 Napięcie obwodu otwartego Wyświetlany prąd jest przeliczony dla wartości napięcia zasilającego ( 110 V lub 230 V)	0.02 mA … 19.99 mA 230 VAC, 110 VAC
Zakres pomiarowy wg EN 61557-16 Wpływ prądu obciążenia	0.010 mA … 19.99 mA < 0.02 mA/A
Zakres pomiarowy wg EN 61557-16	0.010 mA … 19.99 mA

Wartość TRMS prądu przy użyciu cęgów pomiarowych z przekładnią 1000:1. Dokładność transformatora nie jest uwzględniana. Zakres częstotliwości cęgów nie jest uwzględniany.

Zakres pomiarowy wg EN 61557-2 Napięcie nominalne Un Prąd zwarciowy	0.08 MW … 199.9 (999) MW 500 V (-0 %, +10 %) max. 2.0 mA
Zakres pomiarowy metody bezpośredniej i różnicowej wg EN 61557-16 Zakres pomiarowy dla metody zastępczej wg EN 61557-16 Wpływ prądu obciążenia (metoda różnicowa)	0.010 mA … 19.99 mA 0.010 mA … 19.99 mA < 0.02 mA/A
Zakres pomiarowy metody bezpośredniej wg EN 61557-1	0.010 mA … 19.99 mA

Zasilanie

Napięcie zasilania, częstotliwość	110 V / 230 V AC, 50 Hz / 60 Hz
Tolerancja dla napięcia zasilającego	±10 %
Maksymalny pobór mocy	300 VA (bez obciążenia gniazda pomiarowego)
Maksymalne obciążenie	10 A ciągle, 16 A krótkotrwale, 1,5 kW silnik
Kategoria przepięciowa obwodu zasilania	CAT II / 300 V
Maksymalna wysokość nad poziomem morza	2000 m

Kategorie pomiarowe

Przyrząd pomiarowy	CAT II / 300 V
Gniazdo pomiarowe	CAT II / 300 V
Przewód pomiarowy	CAT II / 300 V
Maksymalna wysokość nad poziomem morza	2000 m

Pomiary prądów upływu

Przyrząd pomiarowy	Spełnia wymogi norm IEC 60601 i IEC 61557-16
Typ pomiaru	AC, DC lub TRMS

Klasa ochronności

Zasilacz	I klasa
Stopień zanieczyszczenia	2
Stopień ochronny	IP 40 IP 20 (gniazdo pomiarowe)
Obudowa	Wstrząsoodporna / przenośna / IP 65

Wyświetlacz

Wyświetlacz	4,3”; 480 x 272 px, TFT, kolorowy
Ekran dotykowy	Pojemnościowy

Komunikacja

Pamięć	Zależnie od zastosowanej karty microSD
Interfejs RS-232	3
USB 2.0	USB typu B
Bluetooth	Klasa 2
Ethernet	Dynamiczne IP (DHCP)

Warunki odniesienia

Zakres temperatur odniesienia	15 °C … 35 °C
Zakres wilgotności odniesienia	35 % … 65 % RH

Warunki operacyjne

Temperatura pracy	0 °C … 40 °C
Maksymalna wilgotność względna	85 % RH (0 °C … 40 °C), bez kondensacji

Warunki przechowywania

Temperatura	-10 °C … + 60 °C
Maksymalna wilgotność względna	90 % RH (-10 °C … +40 °C) 80 % RH (40 °C … 60 °C)

Zabezpieczenia

F1, F2

T 16 A / 250 V / 32 mm x 6.3 mm / 1500 A

Ogólne

Wymiary (sz×g×w)	42 cm x 33 cm x 18 cm
Masa	8.1 kg

Podane dokładności obowiązują przez 1 rok w warunkach odniesienia. Współczynnik temperaturowy poza wartościami odniesienia wynosi 0,2 % wartości zmierzonej na stopień Celsjusza + 1 cyfra.

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

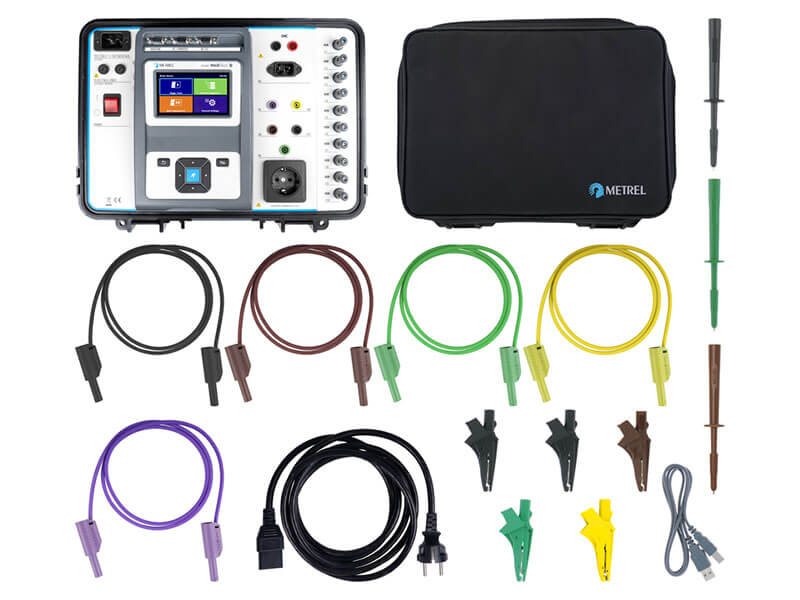

Miernik Metrel MI6601 MediTest
A 1080 Przewód zasilający
A 1758 Przewód pomiarowy, brązowy, 1m
A 1759 Przewód pomiarowy, brązowy, 1 m
A 1760 przewód pomiarowy, zielony, 1 m
A 1761 przewód pomiarowy, żółty, 1 m
A 1762 przewód pomiarowy, fioletowa, 1 m
A 1014 sonda pomiarowa, czarna
A 1298 sonda pomiarowa, brązowa
A 1062 sonda pomiarowa, zielona
A 1013 zacisk krokodylkowy, czarny, 2 szt.
A 1297 zacisk krokodylkowy, brązowy
A 1309 zacisk krokodylkowy, zielony
A 1546 zacisk krokodylkowy, żółty
A 1727 przewód USB
A 1017 przewód RS232
A 1500 torba na akcesoria
Subskrypcja Metrel Medical Software, która zawiera:
- Metrel Medical ES Manager
- Metrel Cloud Reports
- Metrel Cloud Storage

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

	A 1758	Przewód pomiarowy, czarny, 1 m
	A 1759	Przewód pomiarowy, brązowy, 1 m
	A 1760	Przewód pomiarowy, zielony, 1 m
	A 1761	Przewód pomiarowy, żółty, 1 m
	A 1762	Przewód pomiarowy, fioletowy, 1 m
	A 1014	Sonda pomiarowa, czarna
	A 1298	Sonda pomiarowa, brązowa
	A 1062	Sonda pomiarowa, zielona
	A 1013	Zacisk krokodylkowy, czarny
	A 1297	Zacisk krokodylkowy, brązowy
	A 1309	Zacisk krokodylkowy, zielony

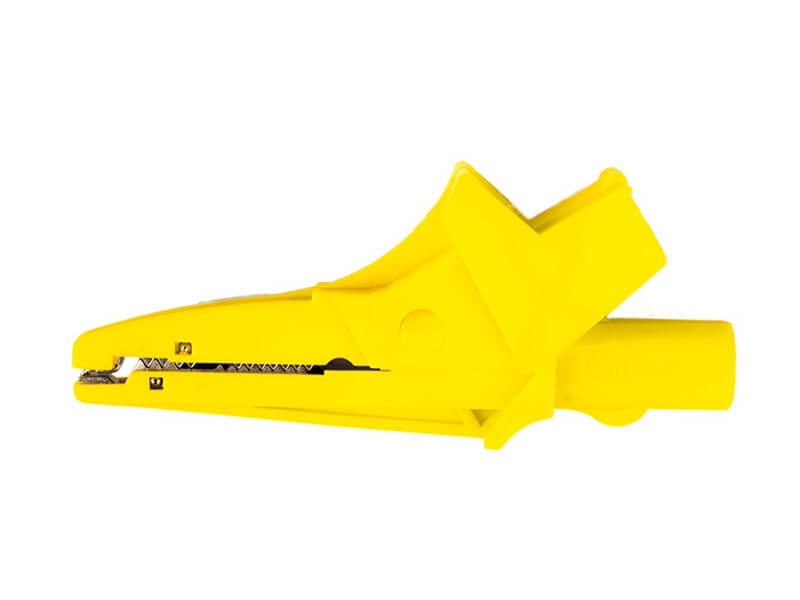

	A 1546	Zacisk krokodylkowy, żółty
	A 1579	Cęgi do pomiaru prądu upływu
	A 1488	Bezprzewodowa drukarka etykiet marki Able (zasilana sieciowo lub akumulatorowo)
	A 1489	Przewodowa drukarka etykiet marki Able (zasilana sieciowo lub akumulatorowo)
	S 2062	Zestaw z drukarką bezprzewodową marki Zebra
	A 1628	Rolka etykiet do S 2062
	A 1450	Rolka etykiet do S 2062
	A 1520	Rolka etykiet do A1488 / A1489
	A 1105	Skaner kodów kreskowych
	A 1105 2D	Skaner kodów kreskowych 2D
	A 1571	Czytnik / programator NFC
	A 1572	Tagi NFC, fi 34 mm, samoprzylepne, 50 szt.
	A 1573	Etykiety NFC, fi 29 mm, samoprzylepne, 50 szt.
