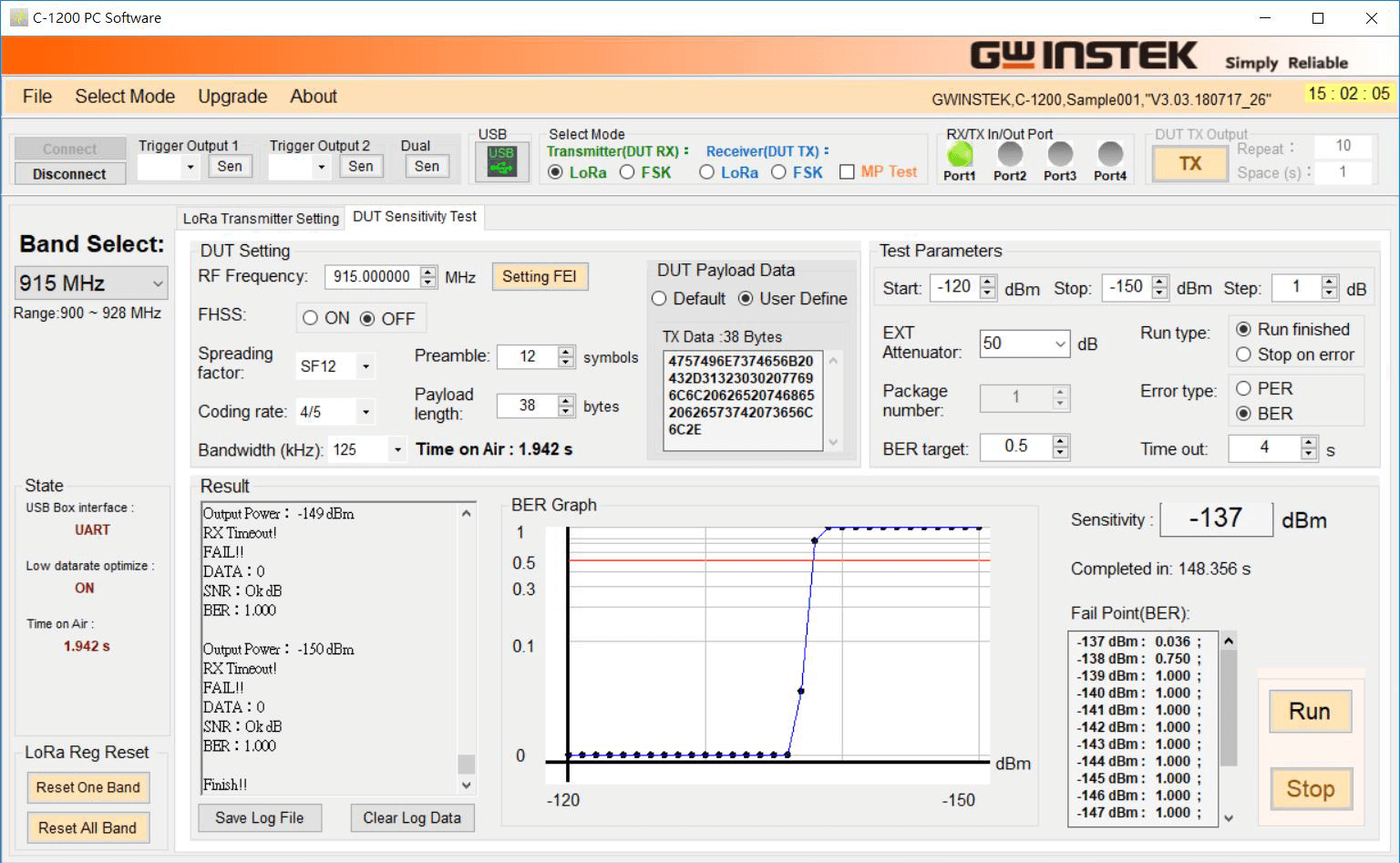

Tester sieci GW Instek LoRa C-1200 pozwala na przeprowadzenie kompleksowych testów LoRa Tx i Rx. Pozwala on na przeprowadzenie analizy widma, analizy w domenie czasu, analizy wskaźnika błędu częstotliwości (ang. Frequency Error Indicator) i czasu emisji wiadomości (Time on Air) dla testów nadajnika. Natomiast w zakres testów odbiornika wchodzą: analiza czułości, współczynnik błędnych bitów (ang. Bit Error Rate) i współczynnik błędnych pakietów (ang. Packet Error Rate). Dodatkowo oprócz obsługi pasm w zakresie poniżej GHz, C-1200 pozwala również na testy w paśmie 2,4 GHz jak również testy sygnałów FSK. Użytkownicy mogą również samodzielnie edytować przesyłane paczki danych. Podczas odbioru danych, format danych zawiera kod binarny, HEX oraz ASCII, pozwalając na łatwe sprawdzenie przesłanych danych pomiarowych. Oprócz przeprowadzania testów sygnałów kompletnych produktów LoRa, tester GW Instek C-1200 wraz z adapterem rozszerzeń C-1201, pozwala na bezpośrednie podłączenie testowanych urządzeń w celu wykonania testów bez sygnału na półproduktach za pomocą interfejsów UART/SPI/I2C.

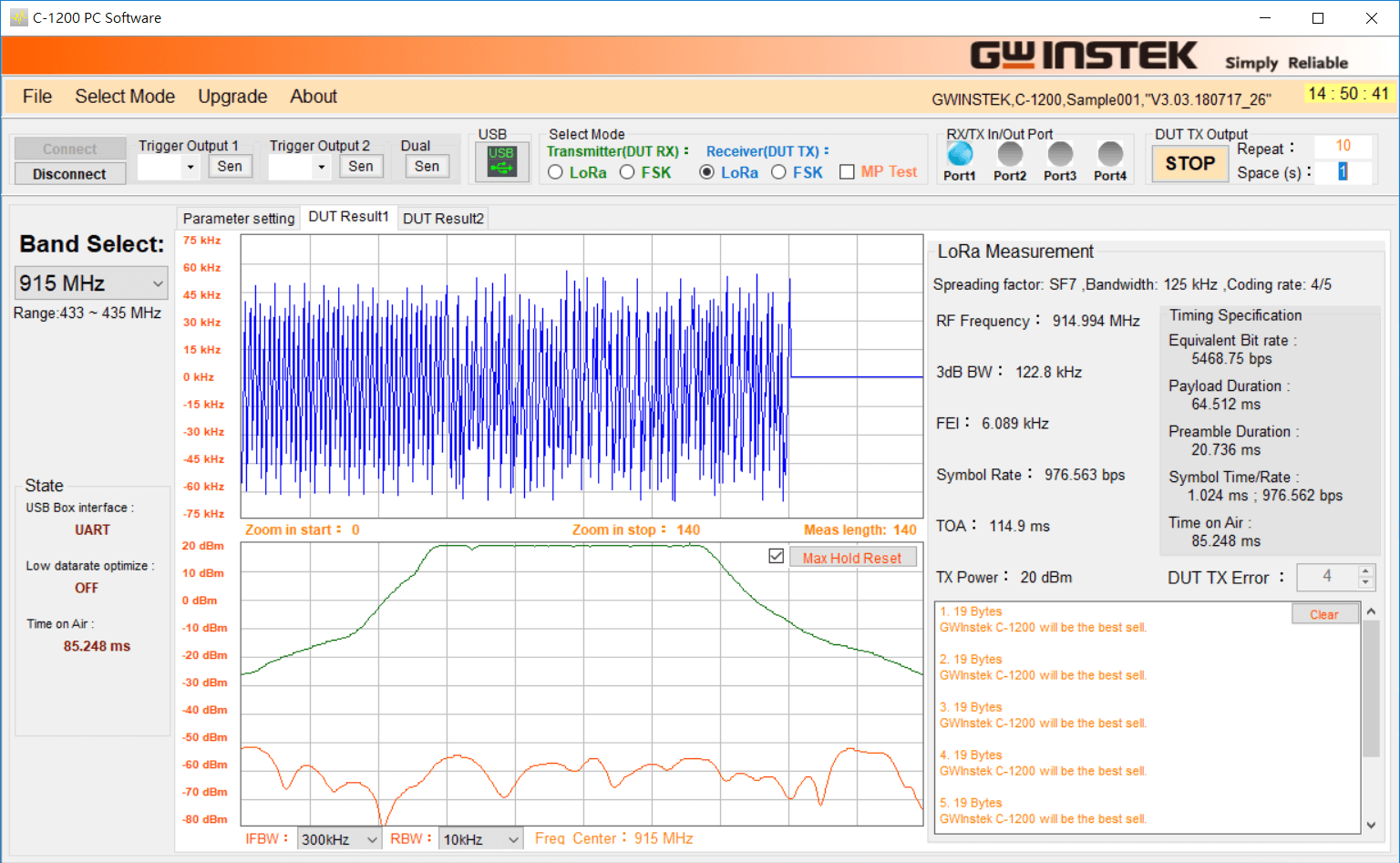

Funkcje analizy i wyświetlania widma, domeny czasu, wskaźnika błędu częstotliwości i czasu emisji wiadomości, pozwalają na identyfikację problemów mogących wystąpić w procesie projektowania lub produkcji podczas analizy transmisji i odbioru sygnałów LoRa. Przy pomiarze sygnałów transmisyjnych LoRa, C-1200 może jednocześnie wyświetlać rozpraszanie widma sygnału przez modulację częstotliwości (Chirp Spread Spectrum) oraz kształt fali w dziedzinie czasu sygnału modulacji do przeanalizowania poprawności modulacji CSS. Pomiar wskaźnika błędu częstotliwości (FEI) może zostać wykorzystany do kalibracji/strojenia częstotliwości urządzeń LoRa w celu uniknięcia dużych błędów częstotliwości, pozwalając na uniknięcie jednoczesnego zmniejszenia czułości lub nawet utraty pakietów danych z powodu nieprawidłowego odczytu i zmiany temperatury w aktualnym środowisku urządzenia. Natomiast pomiar czasu emisji wiadomości (TOA) stosowany jest by zapewnić poprawność ustawień urządzeń LoRa pozwalając na sprawdzenie ich konfiguracji parametrów m.in. prędkość transmisji (Spread Factor), współczynnik kodowania (Coding Rate), pasmo (Bandwidth).

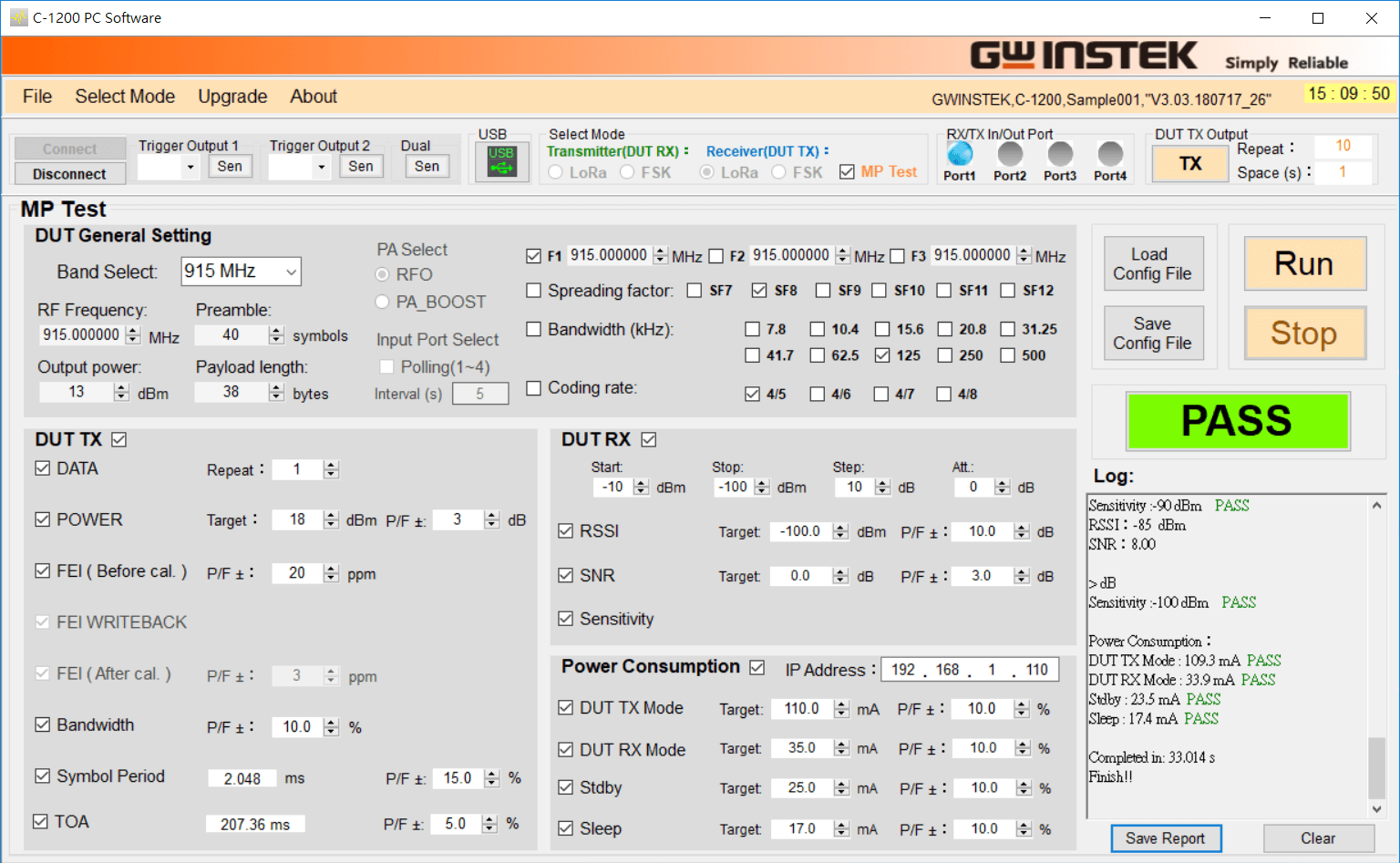

Tester GW Instek C-1200 posiada 3 kanały transmisji danych, które są idealnym rozwiązaniem pozwalającym na zautomatyzowanie pomiarów na liniach produkcyjnych. Najpierw użytkownik wybiera jeden z 3 kanałów, ustawia go w tryb kanału Tx lub Rx i rozpoczyna test. To znaczy wybiera kanał na którym ma być przeprowadzony test Tx lub Rx, następnie podczas przeprowadzania tego testu użytkownik podłącza drugie urządzenie i przechodzi do innego kanału, ustawia go oraz wprowadza w tryb testu. Jest to idealne rozwiązanie na do testowania linii produkcyjnych korzystający z ramion robotycznych i systemu kontroli automatyki. Zautomatyzowany model testowania, pozwala znacząco zredukować czas testu sprzętu i koszt inwestycji, znacząco zwiększając efektywność produkcji.

Tester LoRa C-1200 posiada dedykowane i w pełni funkcjonalne oprogramowanie do testów. Interfejs użytkownika jest bardzo prosty, pozwalając użytkownikowi na łatwe zapoznanie się z interfejsem i jego szybką obsługę. Ponadto oprogramowanie oprócz testów Tx i Rx, umożliwia również przeprowadzanie zautomatyzowanych testów na liniach produkcyjnych. Użytkownicy mogą wykonać wiele powtarzalnych testów, wybierając parametry do przetestowania i ustawiając je w tryb testu zautomatyzowanego.

W trybie analizy widma, użytkownik może przeprowadzić testy komunikacji według przepisów FCC 15.209/15.247, aby upewnić się czy urządzenie jest zgodne z przepisami dotyczącymi komunikacji w Europie i Stanach Zjednoczonych. W przypadku testów zużycia energii, oprogramowanie C-1200 może przeprowadzić testy współpracując z zasilaczami GW Instek PPH-1503 lub multimetrami serii GDM-9061.

• 4 porty TRX półdupleksowe (typ przełącznikowy)
• Pełne wsparcie wymagań testowych LoRa
• Obsługa sygnałów o modulacji LoRa/FSK
• Obsługa pasm w zakresie poniżej GHz oraz 2.4 GHz
• Kompletne oprogramowanie komputerowe i wbudowana funkcja do testu na liniach produkcyjnych
• Wbudowana testowanie wg przepisów FCC 15.209/15.247
• Wbudowana funkcja kalibracji kontroli temperatury
• Obsługa interfejsów SPI, UART, I2C do bezpośredniej kontroli testowanego przyrządu (przy współpracy z C-1201)
• Jednoczesne testowanie poboru prądu testowanego przyrządu (przy współpracy z zasilaczem PPH-1503)
