Testery akumulatorów i baterii

Hioki BT4560-50 Tester akumulatorów

Cena podana w netto. Przy zamówieniu obowiązuje 23% podatku VAT.

SKU
HIOKI/BT456050
zł 23 319,00
Dodaj do zapytania ofertowego

Karta katalogowa

Pobierz PDF

Producent:

Hioki

.

Kamil Turowski 22 531 00 94 / 533 394 222

Miernik impedancji akumulatorów BT4560 umożliwia szybkie i łatwe wykonywanie pomiarów EIS(*1) w zastosowaniach od badań i rozwoju po produkcję. Zapewnia on wysoką precyzję pomiaru w celu kontroli jakości akumulatorów o dużej pojemności i może zostać rozbudowany do systemu ewaluacyjnego w celu wydajnego pomiaru wielu akumulatorów. Ponadto, nowy interfejs LAN upraszcza proces budowania systemu testowego, oferując dodatkową wygodę.



*1: Elektrochemiczna spektroskopia impedancyjna (EIS) to rodzaj testu, który mierzy impedancję akumulatora w szerokim zakresie częstotliwości przy użyciu małych sygnałów prądu przemiennego. Technika ta, która zapewnia szczegółowy wgląd w charakterystyki, takie jak rezystancja wewnętrzna akumulatora i reakcje elektrod, pomaga w zrozumieniu zachowania i wydajności akumulatora, dzięki czemu jest przydatna w zastosowaniach badawczo-rozwojowych i kontroli jakości.



Kluczowe cechy



  •  Częstotliwość pomiaru EIS: od 0,01 Hz do 1,05 kHz
  •  Jednoczesny pomiar impedancji, napięcia i temperatury
  •  Wygodne oprogramowanie ewaluacyjne do zastosowań badawczo-rozwojowych
  •  Kompatybilność danych z oprogramowaniem do analizy obwodów zastępczych innych firm
  •  Dla linii produkcyjnych: Interfejs LAN i zaawansowane rozwiązania wielokanałowe



Uwaga: Sondy pomiarowe nie są dołączone do tego produktu. Należy oddzielnie wybrać i zakupić opcje sond pomiarowych odpowiednie dla danego zastosowania.



Niezawodny przyrząd pomiarowy EIS do zastosowań od badań i rozwoju po produkcję



Zarządzanie rezystancją transferu ładunku (Rct), rezystancją elektrolitu (Rel) i rezystancją dyfuzji w celu poprawy jakości kontroli ogniw akumulatorowych



  •  Ustaw własną częstotliwość pomiarową w zakresie od 0,01 Hz do 1,05 kHz
  •  Użyj niskich częstotliwości do pomiaru rezystancji transferu ładunku i rezystancji dyfuzyjnej
  •  Użyj wysokich częstotliwości do pomiaru rezystancji elektrolitu i rezystancji spawania
  •  Tworzenie wykresów Nyquista (Cole-Cole) za pomocą dołączonej aplikacji
  •  Wykorzystanie oprogramowania do analizy obwodów równoważnych do analizy wewnętrznych defektów akumulatora



Natychmiastowe tworzenie wykresów Nyquista



Wykresy Nyquista (Cole-Cole) akumulatorów litowo-jonowych mogą zapewnić nieoceniony wgląd w skład chemiczny akumulatora i pomóc w badaniach i rozwoju. Ten rodzaj analizy był często skomplikowany, czasochłonny i kosztowny. Korzystając z analizatora impedancji akumulatorów BT4560 firmy Hioki podłączonego do komputera, można szybko i łatwo wykonać przemiatanie częstotliwości, a wyniki są wykreślane w czasie rzeczywistym.



Pomiar bardzo niskich impedancji rzędu 1 mΩ lub mniej



Niektóre akumulatory litowo-jonowe o dużej pojemności mają impedancję wewnętrzną poniżej 1 mΩ. Miernik BT4560 został zaprojektowany do pomiaru bardzo niskich impedancji wynoszących 1 mΩ lub mniej z wysoką stabilnością i powtarzalnością.



Dedykowane sondy do pomiaru par czterozaciskowych zmniejszają generowany strumień magnetyczny



Sondy z czterozaciskową strukturą pary zapewniają bardzo stabilny pomiar, na który mniejszy wpływ mają szumy otoczenia lub okablowanie.

Gwarantowana dokładność: 1 rok



Dopuszczalne napięcie wejściowe

Do 5 V

Mierzone elementy

Impedancja, napięcie, temperatura

Pomiar impedancji

Parametry: R (rezystancja), X (reaktancja), Z (impedancja), θ (kąt fazowy)

Częstotliwość: od 0,01 Hz do 1050 Hz

Zakresy pomiarowe: 3,0000 mΩ, 10,0000 mΩ, 100,000 mΩ

Prąd pomiarowy: zakres 3 mΩ: 1,5 A wartość skuteczna, 10 mΩ zakres: 500 mA rms, zakres 100 mΩ: 50 mA rms

Pomiar napięcia

Zakres pomiaru: 5,00000 V (pojedynczy zakres), czas pomiaru: 0,1 s (FAST) do 1,0 s (SLOW)

Pomiar temperatury

Zakres: -10,0°C do 60,0°C, czas pomiaru: 2,3 s

Podstawowa dokładność

Z: ±0,4% rdg. θ: ±0,1°, V: ±0,0035% rdg. ±5 dgt., Temperatura: ±0,5°C (przy 10,0°C do 40,0°C)

Funkcje

Komparator, autokalibracja, opóźnienie próbkowania, średnia, limit napięcia, kompensacja gradientu potencjału dla pomiaru impedancji, zapobieganie ładowaniu/rozładowaniu podczas stosowania sygnału AC, blokada klawiszy, test systemu, zapisywanie i ładowanie panelu (do 126 zestawów warunków)

Interfejsy

LAN, RS-232C, USB, ZEW. I/O (NPN/PNP mogą być przełączane)

Zasilanie

Znamionowe napięcie zasilania: od 100 V do 240 V AC

Znamionowa częstotliwość zasilania: 50 Hz/60 Hz

Moc znamionowa maks. 80 VA

Wymiary i masa

Około 330 szer. × 80 wys. × 293 gł. mm (12,99 szer. × 3,15 wys. × 11,54 gł. cala), około 3,8 kg (134,0 uncje)

Dołączone akcesoria

Przewód zasilający × 1, instrukcja obsługi × 1, płytka zerowej regulacji × 1, kabel USB (typu A-B) × 1, płyta CD-R (z instrukcją komunikacji, oprogramowaniem do komputera i sterownikiem USB) × 1

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Akcesoria dla Hioki BT4560-50

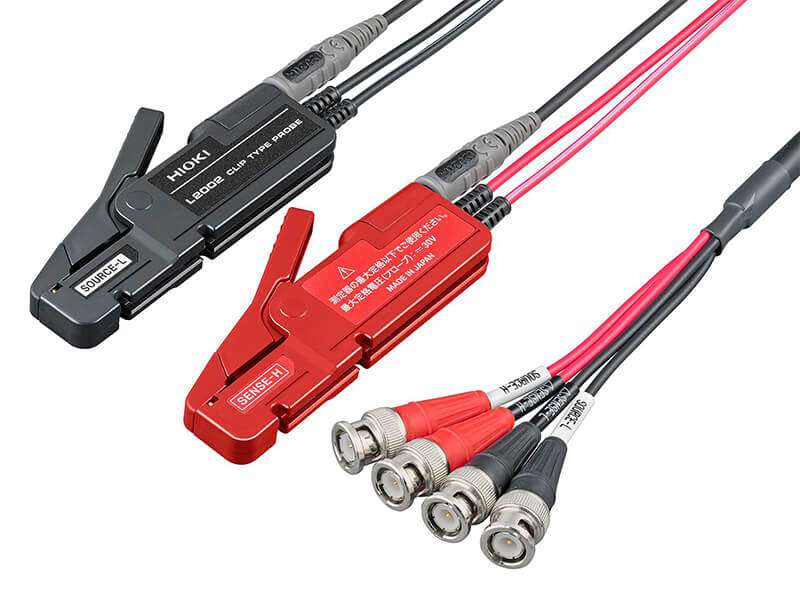

[Obrazek Hioki L2002 Przewód pomiarowy z zaciskami do BT4560 i BT4560-50]Hioki L2002 Przewód pomiarowy z zaciskami do BT4560 i BT4560-50Zamów

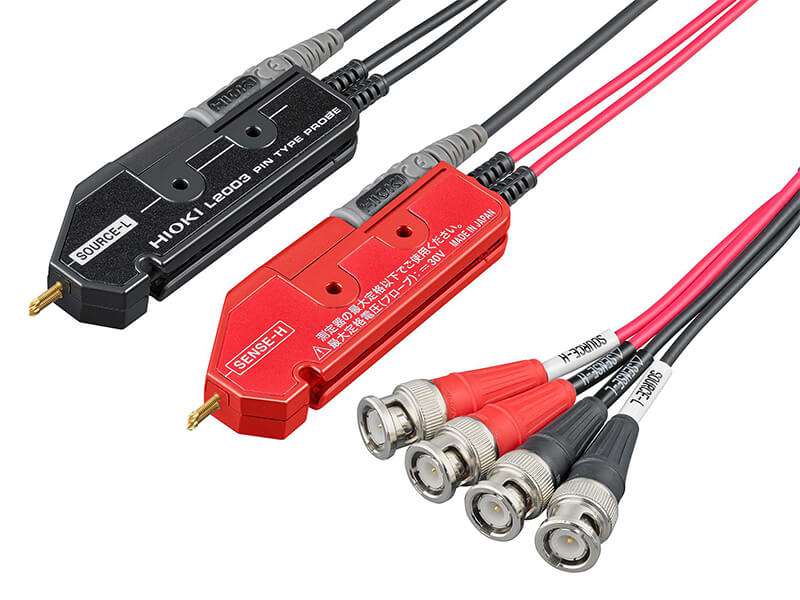

[Obrazek Hioki L2003 Przewód pomiarowy z końcówkami do BT4560 i BT4560-50]Hioki L2003 Przewód pomiarowy z końcówkami do BT4560 i BT4560-50Zamów
[Obrazek Hioki 9772-90 Końcówka pomiarowa dla 9772]Hioki 9772-90 Końcówka pomiarowa dla 9772Zamów
[Obrazek Hioki Z2005 Czujnik temperatury]Hioki Z2005 Czujnik temperaturyZamów
[Obrazek Hioki ST4030A Tester uzwojeń impulsowych]Hioki ST4030A Tester uzwojeń impulsowychZamów
[Obrazek Hioki SW9002 Moduł multipleksera 4-parowego (4-terminal pair)]Hioki SW9002 Moduł multipleksera 4-parowego (4-terminal pair)Zamów
[Obrazek Hioki SW9002 Moduł multipleksera 4-parowego (4-terminal pair)]Hioki SW9002 Moduł multipleksera 4-parowego (4-terminal pair)Zamów
