• Jednoczesny pomiar rezystancji wewnętrznej i napięcia obwodu otwartego.
• W pełni zautomatyzowane testowanie na linii produkcyjnej małych ogniw do silników elektrycznych lub małych pakietów do 60 V.
• Pomiar od 0 Ω do 3,1 kΩ (minimalna rozdzielczość 1 μΩ)
• Zakresy pomiaru rezystancji: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
• Pomiar od 0 V DC do ±60 V DC (minimalna rozdzielczość 10 μV)
• Zakresy pomiaru napięcia: 6 V/60 V
• Wyposażony w sieć LAN

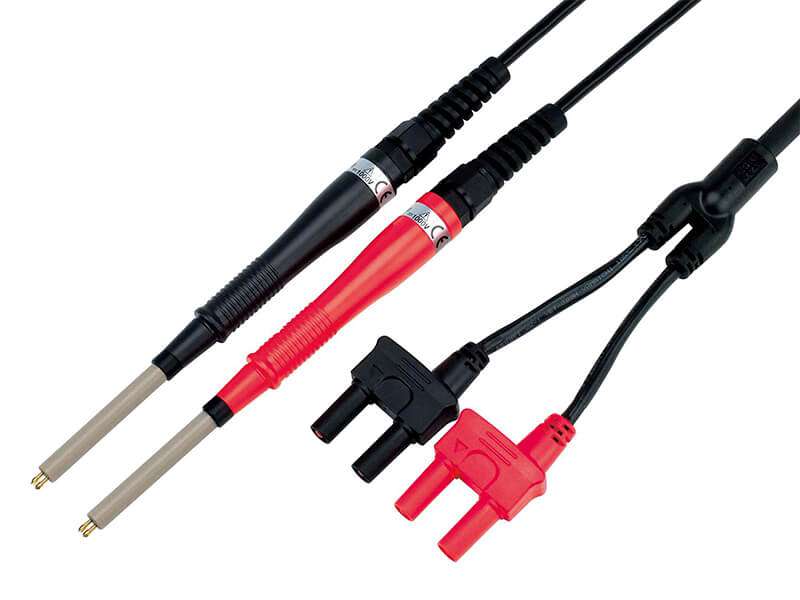

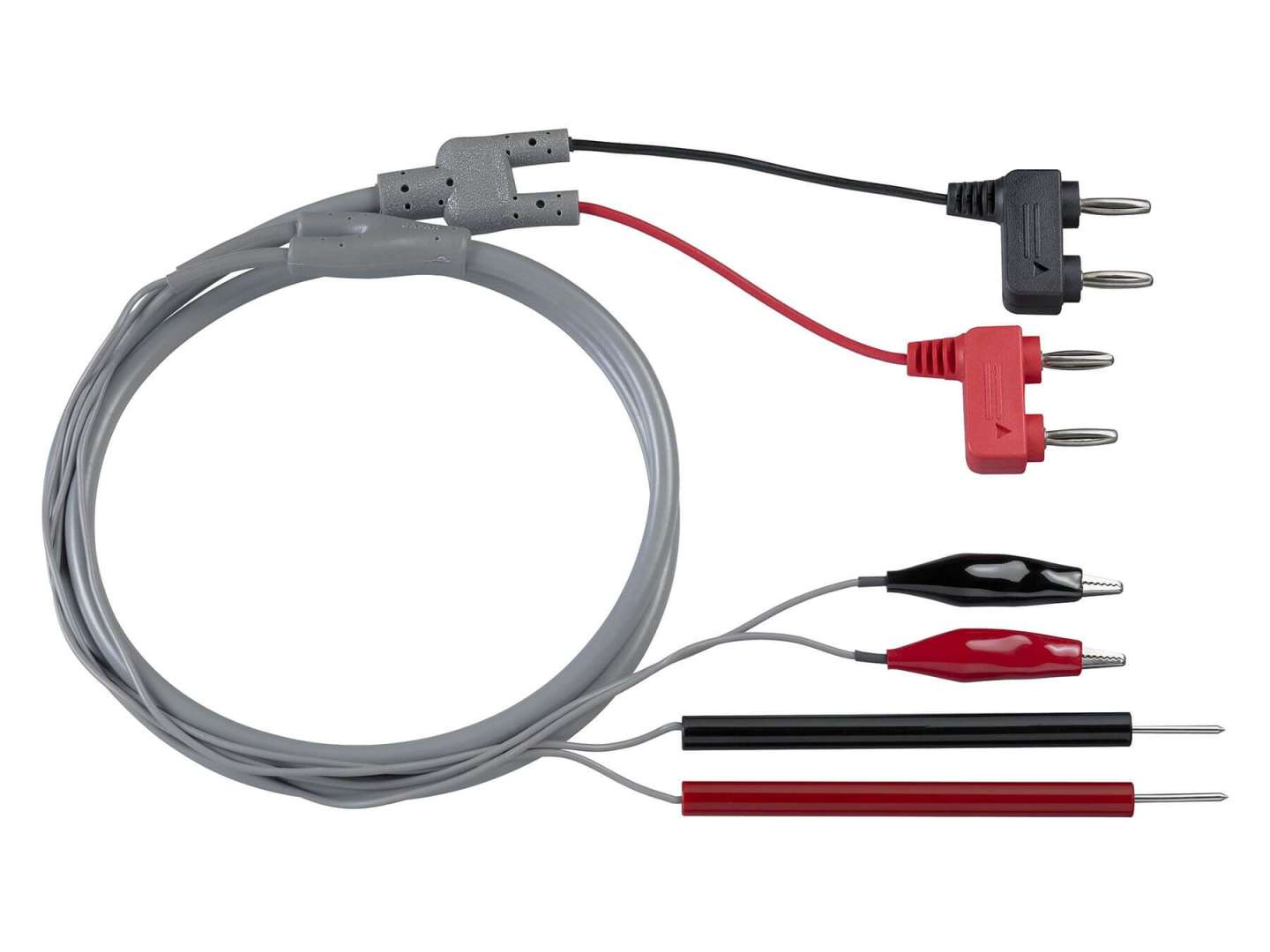

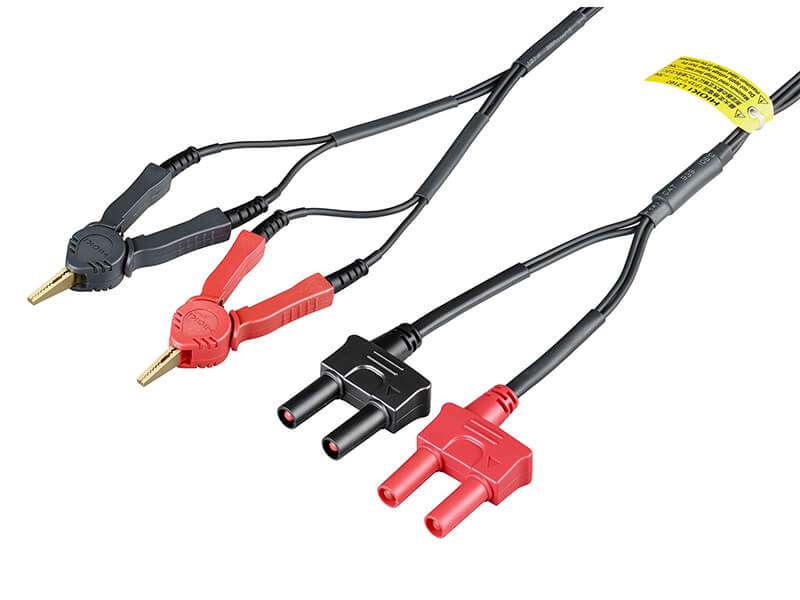

Uwaga: Przewody pomiarowe nie wchodzą w skład zestawu. Odpowiednie przewody dla danego zastosowania należy zakupić oddzielnie. Dostępne jest również męskie (po stronie systemu) złącze EXT I/O. Prosimy o kontakt z autoryzowanym dystrybutorem lub sprzedawcą Hioki.

Pomiar wydajności i bezpieczeństwa baterii za pomocą rezystancji wewnętrznej (AC-IR) i napięcia obwodu otwartego (OCV)

Kontrola jakości gotowych ogniw, modułów i pakietów na liniach produkcyjnych. Zmierz rezystancję wewnętrzną (AC-IR) i napięcie obwodu otwartego (OCV), aby sprawdzić jakość baterii. Ogniwa wyprodukowane w fabryce ogniw są wysyłane do fabryki modułów po przejściu kontroli transportowej. Ponieważ czynniki takie jak wibracje podczas transportu, a nawet upływ czasu mogą powodować wady, akumulatory przechodzą kontrolę akceptacyjną przed zmontowaniem w moduły i zestawy.

Redukcja kosztów opracowania systemu testowego i liczby roboczogodzin związanych z zarządzaniem

Nowy przetwornik BT356xA charakteryzuje się znacznie lepszymi tolerancjami rezystancji linii w porównaniu do poprzednich modeli. Ulepszenie to ułatwia tworzenie systemów testowych z dużą liczbą kanałów wykorzystujących przekaźniki. Dodatkowo, dłuższy cykl konserwacji używanych systemów oznacza mniejszą liczbę roboczogodzin związanych z konserwacją. Wreszcie, możliwość obsługi cieńszych kabli niż w poprzednich modelach* ułatwia prowadzenie kabli.

*Przewód AWG 29 (0,064 mm²) odpowiadający 2,2 Ω na odcinku 8 m w obie strony może być używany z zakresem 3 mΩ lub 30 mΩ.

Poprawa produktywności poprzez zwiększenie liczby kanałów inspekcji

Aby zwiększyć liczbę kanałów pomiarowych, można użyć przełącznika głównego SW1001/SW1002. Ponadto można wykonywać pomiary skanowania, sterując dwoma instrumentami jednocześnie, na przykład instrumentem z serii BT356xA i DM7276 lub BT4560 i DM7276.

Zapobieganie awariom przyrządów spowodowanym elektrycznością statyczną

Baterie mogą zostać naładowane na liniach produkcyjnych, na przykład podczas transportu na przenośniku taśmowym. Gdy sondy pomiarowe stykają się z takimi bateriami, powstająca elektryczność statyczna może uszkodzić przyrząd. Seria BT356xA została zaprojektowana tak, aby wytrzymać kontakt z ładunkami elektrostatycznymi o napięciu ±30 kV*, zapobiegając awariom spowodowanym ładunkami elektrostatycznymi i skracając czas przestoju linii testowej.

*±Wyładowanie stykowe ±30 kV IEC 61000-4-2

Interfejs LAN w standardzie

Seria BT356xA jest standardowo wyposażona w interfejs LAN, ułatwiający współpracę przyrządu z systemem sterowania opartym na sterowniku PLC*. Możliwość korzystania z łatwo dostępnych kabli LAN pomaga obniżyć koszty podczas opracowywania i konserwacji systemu. Co więcej, konstrukcja o wysokiej odporności na zakłócenia i elektryczność statyczną pomaga uniknąć problemów z systemem.

*PLC (ang. Programmable Logic Controller) - programowalny sterownik logiczny, urządzenie, które automatycznie kontroluje jedną lub więcej maszyn.

De facto standard wśród testerów akumulatorów

Seria HIOKI BT356xA

Te wysoce zaawansowane testery akumulatorów najlepiej nadają się do kontroli wysyłkowych i odbiorczych ogniw i zestawów akumulatorów. Jednocześnie mierzą rezystancję wewnętrzną i napięcie obwodu otwartego akumulatora (OCV).

Ponieważ wykorzystywana jest metoda pomiaru AC-IR, czas pomiaru jest krótszy. Ponadto, metoda ta pozwala uzyskać wysoce powtarzalne wyniki. Testery te mają bardzo dokładny zakres 3 mΩ, co pozwala na pomiar rezystancji zgrzewania zakładek akumulatora i szyn zbiorczych. Wszystko to składa się na najlepszy wybór wśród testerów akumulatorów.
