GW Instek prezentuje wysokiej klasy woltomierz cyfrowy GVM-9102 o rozdzielczości 6½ cyfry i zakresie pomiarowym do 2 kV. Urządzenie łączy w sobie najwyższą dokładność pomiarów napięcia DC (podstawowa dokładność: 0,01%), ultra-szybką akwizycję danych (do 10 000 odczytów/s) oraz 6 zaawansowanych funkcji matematycznych, w tym: (dB/dBm/Compare/ MX+B/Percent i 1/X), a także różnorodne interfejsy komunikacyjne USB, RS-232C, LAN, cyfrowe wejścia/wyjścia i opcjonalnie GPIB.

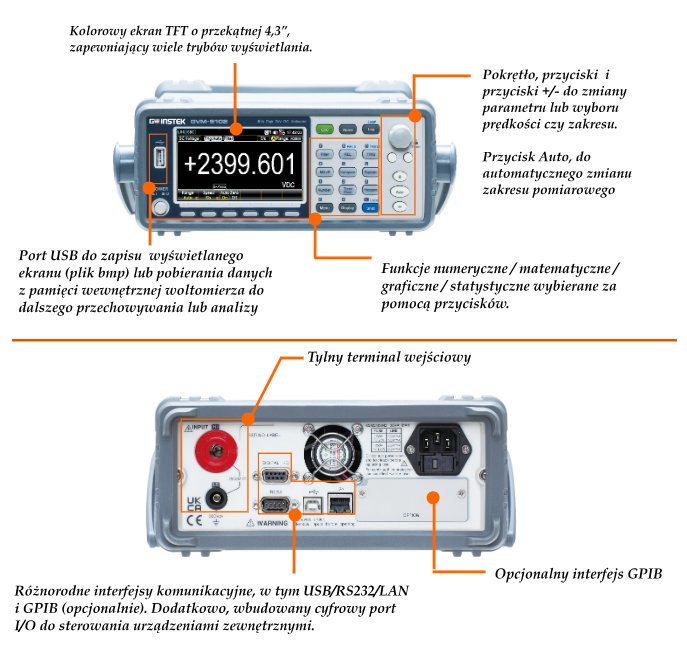

GVM-9102 posiada 4,3-calowy wyświetlacz graficzny TFT oraz szybką częstotliwość próbkowania 10 k /s. Oprócz konwencjonalnego wyświetlacza cyfrowego, użytkownik może wyświetlać wyniki w postaci wykresu słupkowego, trendu i histogramu. Jednocześnie miernik posiada pamięć wewnętrzna o pojemności 100 000 punktów, co ułatwia proces zapisu danych oraz generowanie wykresu trendu czy histogramu czy dalszych obliczeń statystycznych w celu złożonej analizy danych.

Aby zapewnić łatwość w użytkowaniu, GVM-9102 zawiera kilka funkcji, takich jak numeryczne przyciski programowe do wprowadzania danych liczbowych, górne / dolne limity, wyzwalanie pojedyncze oraz automatyczne czy filtrowanie.

W przypadku pomiarów w automatycznych systemach testowych (ATS) lub aplikacjach zdalnego sterowania, GVM9102 posiada oprócz standardowych interfejsów komunikacyjnych: USB, RS-232 i LAN opcjonalny interfejs GPIB. Natomiast w przypadku oprogramowania, firma GW Instek zapewnia sterowniki LabVIEW do łatwej integracji z własnym systemem.

Główne funkcjonalności GW Intek GVM-9102

• Maksymalny zakres pomiarowy napięcia DC: 2400 V
• Rozdzielczość wyświetlacza: 2 399 999 zliczeń,
• Podstawowa dokładność DCV: 0,01%
• Pamięć USB: funkcja zapisu danych na nośniki zewnętrzne
• Szybkość: 10 000 odczytów/s dla dynamicznych aplikacji
• 4,3-calowy wyświetlacz TFT z możliwością prezentacji danych w formie:
  • cyfrowej
  • miernika słupkowego
  • wykresu trendu
  • histogramu
• Pamięć wewnętrzna 100 000 pomiarów – umożliwia rejestrację danych, analizę statystyczną i długoterminowe śledzenie parametrów
• Bogate interfejsy komunikacyjne: USB (host/urządzenie), RS-232C, LAN, cyfrowe wejścia/wyjścia oraz opcjonalny moduł GPIB (montaż przez klienta)
• Sterownik LabVIEW – ułatwia integrację z systemami automatyki pomiarowej
• Zdalna konfiguracja przez LAN – zarządzanie ustawieniami IP i komunikatami bez konieczności fizycznego dostępu do urządzenia

Zastosowanie woltomierza GVM-9102

• Testowanie systemów magazynowania energii i inwerterów fotowoltaicznych
• Pomiar wyjść zasilaczy przemysłowych prądu stałego
• Aplikacje ATS (Automatic Test Systems) i zdalnego monitorowania
• Zaawansowane laboratoria pomiarowe

Idealny do zastosowań laboratoryjnych

GW Instek GVM-9102 zapewnia pomiar napięcia DC do 2400 V bez konieczności stosowania dzielników napięcia, dzięki czemu jesteśmy w stanie skutecznie i z małym błędem zmierzyć wysokie napięcie. Ponadto GVM-9012 posiada również funkcje matematyczne (dB, dBm, porównanie, MX+B, 1/X i procent), funkcje statystyczne (min/max/avg/P-P/STDEV) i różne standardowe interfejsy komunikacyjne.

Tryby wyświetlania danych

Oprócz standardowego trybu wyświetlania woltomierz oferuje także inne tryby prezentacji danych, takie jak wykres słupkowy, wykres trendu oraz histogram. Dzięki tym funkcjom surowe dane pomiarowe zostają przekształcone w czytelną wizualizację, umożliwiając użytkownikowi szybką i intuicyjną interpretację wyników.

Wysoka rozdzielczość pomiaru i częstotliwość próbkowania

GVM-9102 zapewnia wysoką rozdzielczość pomiaru na poziomie 10 μV, spełniając wymagania precyzyjnych pomiarów w zastosowaniach laboratoryjnych. Dodatkowo urządzenie oferuje częstotliwość próbkowania na poziomie 10 000 odczytów na sekundę przy rozdzielczości wyświetlania 4½ cyfry. Tak szybkie próbkowanie pozwala na skuteczne wykrywanie nagłych zmian parametrów oraz sprawdza się w procesach produkcyjnych.

Interfejsy komunikacyjne i szybkość transferu danych

W zastosowaniach wymagających integracji z istniejącymi systemami produkcyjnymi lub testowymi GVM-9102 oferuje standardowe interfejsy komunikacyjne: RS-232, USB i LAN. Opcjonalnie może być również wyposażony w interfejs GPIB. Urządzenie zapewnia szybki transfer danych – za pośrednictwem interfejsów USB, LAN i GPIB osiąga prędkość do 10 000 odczytów na sekundę.
