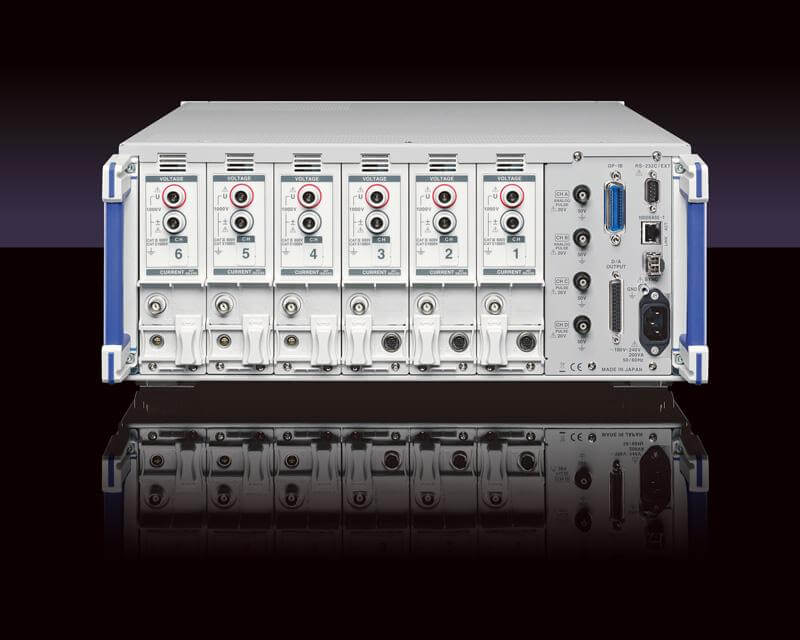

Stacjonarne mierniki i analizatory mocy Hioki są najlepszymi w swojej klasie przyrządami do pomiaru mocy w liniach jedno- i trójfazowych o wysokim stopniu precyzji i dokładności. PW6001 to flagowy analizator mocy Hioki, charakteryzujący się wysoką dokładnością, szerokim pasmem i wysoką stabilnością pomiaru mocy elektrycznej od DC do częstotliwości falownika, zapewniający maksymalnie 12 kanałów (*1) do obsługi pomiarów jedno- i trójfazowych systemów silników falownikowych oraz urządzeń nowej generacji, takich jak falowniki krzemowo-węglowe (SiC).

Kluczowe cechy:

• Ekskluzywna funkcja przesunięcia fazowego czujnika prądu pozwala zachować dokładność nawet w zastosowaniach o wysokiej częstotliwości i niskim współczynniku mocy.
• Podstawowa dokładność ±0,02% (*2) dla pomiarów mocy
• Wysoka odporność na zakłócenia i stabilność (80 dB/100 kHz CMRR, charakterystyka temperaturowa ±0,01%/°C)
• Dokładny pomiar nawet przy dużych wahaniach obciążenia; 18-bitowa rozdzielczość TrueHD
• Odświeżanie danych 10 ms przy zachowaniu maksymalnej dokładności (*3)
• Dokładność DC ±0,07%, co jest kluczem do stabilnego, dokładnego pomiaru wydajności
• Szerokie pasmo częstotliwości DC lub od 0,1 Hz do 2 MHz
• Prawdziwa analiza częstotliwości dzięki szybkiemu próbkowaniu 5MS/s (18 bitów)
• Synchronizacja 2 jednostek dla maksymalnie 12 kanałów (*4) w czasie rzeczywistym
• Specjalne wyzwalacze umożliwiające analizę kształtu fali i analizę silnika bez konieczności użycia oscyloskopu
• Szerokopasmowa analiza harmonicznych do 100. rzędu z pasmem 1,5 MHz
• Wysyłanie zmierzonych wartości do rejestratorów danych Hioki za pomocą adaptera kompatybilnego z technologią bezprzewodową Bluetooth® (produkty kompatybilne z LR8410 Link).
• Uzyskanie certyfikatu Japan Calibration Service System (JCSS) dla pomiarów mocy DC. (*5)

*1: W przypadku synchronizacji dwóch modeli 6-kanałowych połączonych łączem optycznym.

*2: Tylko dokładność PW6001. Urządzenie zapewnia dokładność ±0,07% nawet po dodaniu dokładności czujnika prądu.

*3: Wykorzystanie specjalnie zaprojektowanego układu scalonego do wykonywania wszystkich pomiarów niezależnie przy jednoczesnym wykonywaniu obliczeń.

*4: Dwa modele 6-kanałowe można połączyć za pomocą optycznego kabla połączeniowego.

*5: JCSS to standard spełniający wymagania międzynarodowej normy ISO/IEC 17025.

Nr modelu (kod zamówienia)

- PW6001-01 1-kanałowy

- PW6001-02 2-kanałowy

- PW6001-03 3-kanałowy

- PW6001-04 4-kanałowy

- PW6001-05 5-kanałowy

- PW6001-06 6-kanałowy

- PW6001-11 1-kanałowy, analiza silnika, wyjście C/A

- PW6001-12 2-kanałowy, analiza silnika, wyjście C/A

- PW6001-13 3-kanałowy, analiza silnika, wyjście C/A

- PW6001-14 4-kanałowy, analiza silnika, wyjście C/A

- PW6001-15 5-kanałowy, analiza silnika, wyjście C/APW6001-16 6-kanałowy, analiza silnika, wyjście C/A

Uwaga: Do wykonywania pomiarów wymagane są opcjonalne przewody napięciowe i czujnik prądu. W zamówieniu na instalację fabryczną należy określić liczbę wbudowanych kanałów oraz włączenie analizy silnika i wyjścia cyfrowo-analogowego. Tych opcji nie można zmienić ani dodać w późniejszym terminie.

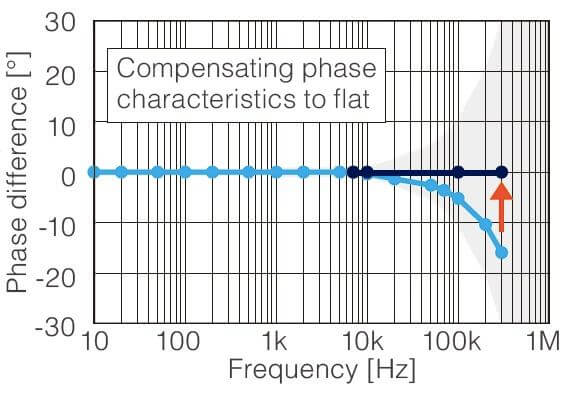

Przesunięcie fazowe czujnika prądu

Przesunięcie fazowe czujnika prądu ma zasadnicze znaczenie, zwłaszcza w sytuacjach wysokiego natężenia prądu, aby osiągnąć optymalną precyzję pomiaru. Czujniki prądu zazwyczaj wykazują stopniowo rosnący błąd fazy w obszarze wysokiej częstotliwości ze względu na charakterystykę rdzenia magnetycznego czujnika i obwodu. Co więcej, różnice w konstrukcji różnych modeli czujników powodują, że wielkość tego błędu jest różna.

Funkcja przesunięcia fazowego czujnika prądu PW6001 wykorzystuje informacje o błędzie fazowym specyficznym dla czujnika w celu skorygowania błędu, poprawiając w ten sposób charakterystykę fazową w obszarze wysokiej częstotliwości i zmniejszając błąd pomiaru mocy. Korekcja przesunięcia fazowego jest przeprowadzana z rozdzielczością 0,01° w celu jeszcze dokładniejszego pomiaru mocy.

Pasmo częstotliwości od 0,1 Hz do 2 MHz

Pomiary mocy w szerokim paśmie są wymagane do obsługi szybkich urządzeń przełączających, takich jak SiC. W porównaniu nawet do analizatora mocy Hioki 3390, PW6001 został zaprojektowany z 10-krotnie większym pasmem częstotliwości i wydajnością próbkowania.

Wysoka dokładność, szerokie pasmo i wysoka stabilność

Hioki PW6001 łączy w sobie trzy ważne elementy pomiaru mocy i podstawową wydajność popartą zaawansowaną technologią, aby osiągnąć niezrównaną analizę mocy.

Szybkie próbkowanie 5 MS/s dla rzeczywistej analizy częstotliwości

Pomiary oparte na teorii próbkowania są wymagane do przeprowadzenia dokładnej analizy mocy przebiegów PWM. Hioki PW6001 oferuje bezpośrednie próbkowanie sygnałów wejściowych z prędkością 5 MS/s, co skutkuje pasmem pomiarowym 2 MHz. Umożliwia to analizę bez błędu aliasingu.

Szybkie, jednoczesne funkcje obliczeniowe osiągnięte dzięki Power Analysis Engine II

Wszystkie pomiary, w tym wykrywanie okresu, szerokopasmowa analiza mocy, analiza harmonicznych i analiza kształtu fali, są przetwarzane cyfrowo niezależnie i bez wpływu na siebie nawzajem. Szybkie przetwarzanie obliczeń pozwala osiągnąć prędkość aktualizacji danych na poziomie 10 ms przy zachowaniu maksymalnej dokładności.

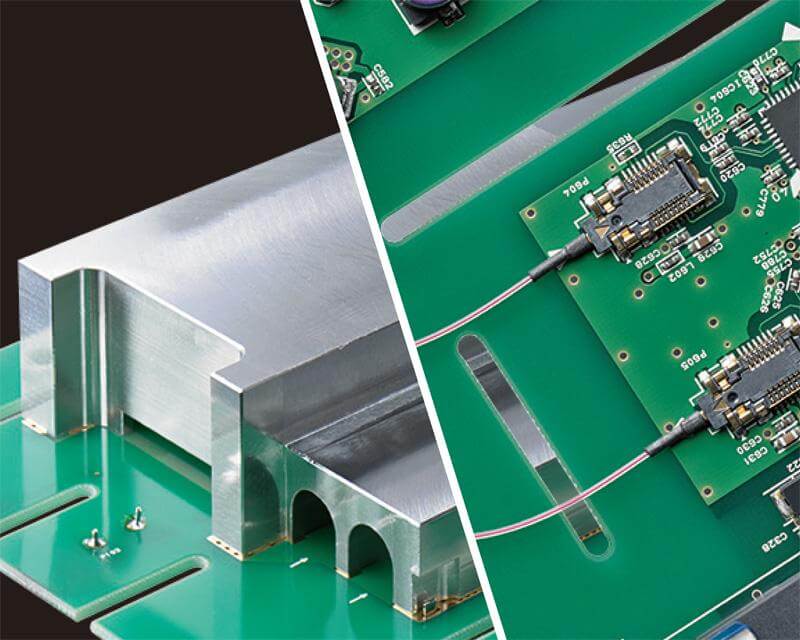

Wzmocniona odporność na zakłócenia i wahania temperatury w dążeniu do absolutnej stabilności pomiarów

Specjalnie ukształtowany solidny ekran wykonany w całości z precyzyjnie wykończonego metalu oraz optyczne urządzenia izolacyjne zastosowane w celu utrzymania wystarczającej odległości od zacisków wejściowych znacznie poprawiają odporność na zakłócenia, zapewniają optymalną stabilność i osiągają współczynnik CMRR na poziomie 80 dB/100 kHz. Dodajmy do tego doskonałą charakterystykę temperaturową ±0,01%/°C, a otrzymamy analizator mocy zapewniający najwyższą stabilność pomiarów.

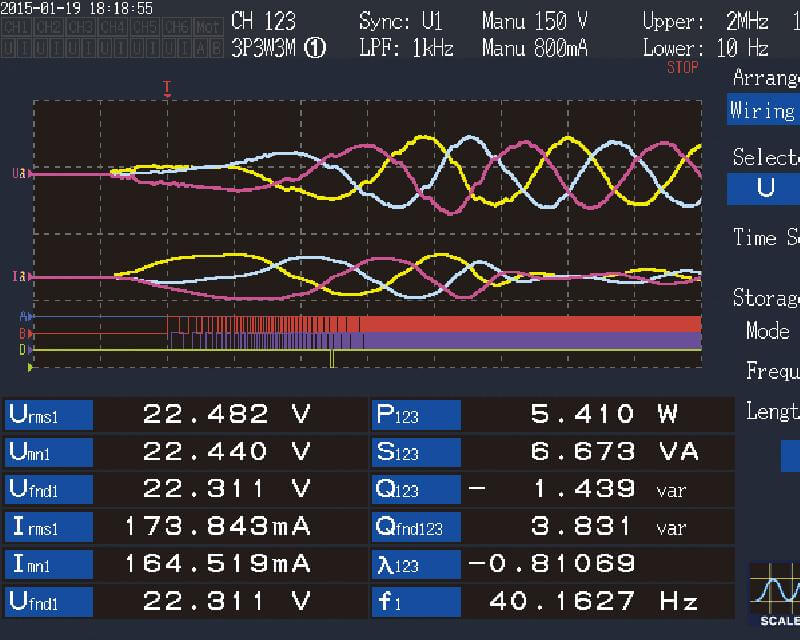

Analiza przebiegów bez oscyloskopu

Oprócz przebiegów napięciowych i prądowych, możliwe jest także jednoczesne wyświetlanie sygnałów z czujnika momentu obrotowego i enkodera. PW6001 jest również wyposażony w wyzwalacze, wyzwalacze wstępne i inne wyzwalacze wygodne do analizy silnika, takie jak przebiegi PWM, a także wyzwalacze impulsów enkodera.

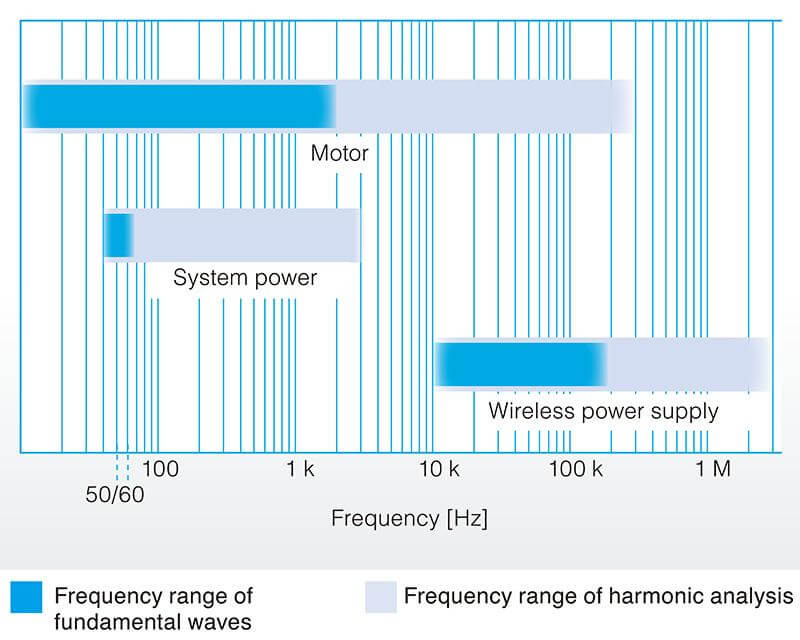

Analiza harmonicznych do 1,5 MHz

Szerokopasmowa analiza harmonicznych jest dostępna jako standardowa funkcja do maks. 100. rzędu dla częstotliwości podstawowych od 0,1 Hz do 300 kHz i pasma analizy 1,5 MHz. Analiza fal podstawowych w silnikach i pomiar współczynnika zniekształceń w przebiegach transmisji dla zasilaczy bezprzewodowych są teraz możliwe.

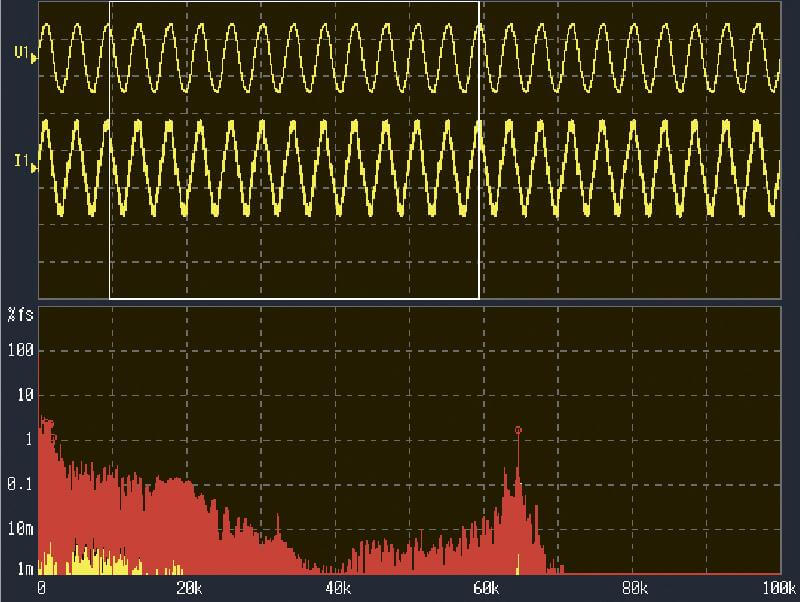

Analiza FFT przebiegów docelowych

Analiza częstotliwości do 2 MHz. Określ dowolny zakres analizy przebiegu i wyświetl 10 najwyższych wartości szczytowych i częstotliwości.

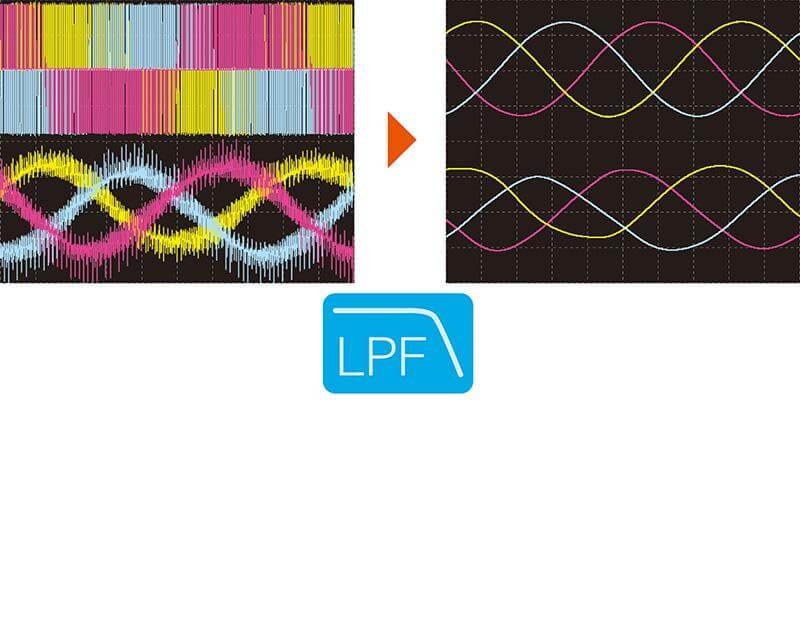

Cyfrowy LPF do wyświetlania żądanego kształtu fali

Wybierz częstotliwość odcięcia dla celu pomiaru. Cyfrowy LPF znacznie redukuje szumy, umożliwiając wyświetlenie pożądanego kształtu fali.

Bezproblemowa obsługa

Czas spędzony na operacjach jest krótszy, co pozwala skupić się na analizie.

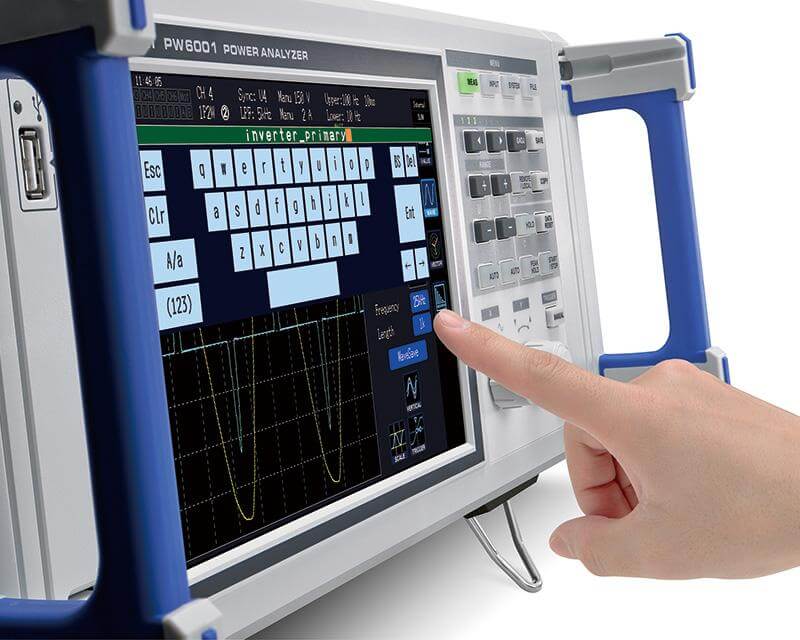

• 9-calowy ekran dotykowy z miękką klawiaturą
• Podwójne pokrętła do pionowej/poziomej manipulacji przebiegami
• Funkcja potwierdzania okablowania w celu uniknięcia błędów w okablowaniu
• Wprowadzanie odręcznych notatek na ekranie lub korzystanie z klawiatury ekranowej

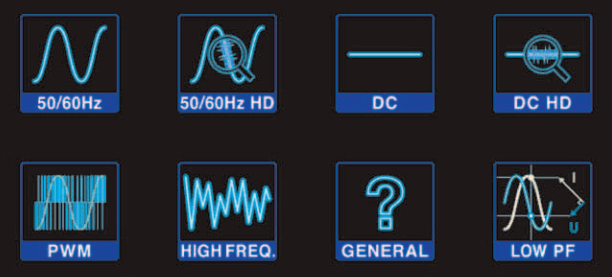

Ustawienia jednym dotknięciem umożliwiają natychmiastowe rozpoczęcie pomiarów

Wbudowana funkcja łatwej konfiguracji pozwala po prostu wybrać typ linii pomiarowej i natychmiast rozpocząć pomiar przy użyciu automatycznych optymalnych ustawień.

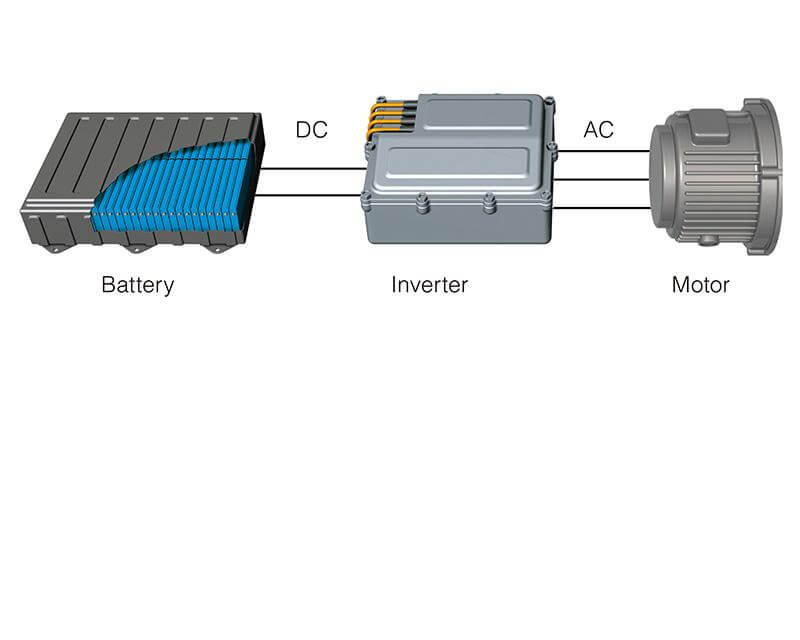

Dokładność DC jest niezbędna do uzyskania prawidłowych pomiarów wydajności

Przykładowo, podczas pomiaru sprawności przetwornika DC/AC, równie ważna jest nie tylko dokładność AC, ale także DC. W przypadku PW6001, dokładność pomiaru DC wynosząca ±0,02% rdg. ±0,05% f.s.* zapewnia prawidłowe i stabilne pomiary sprawności.

*Tylko dokładność jednostkowa

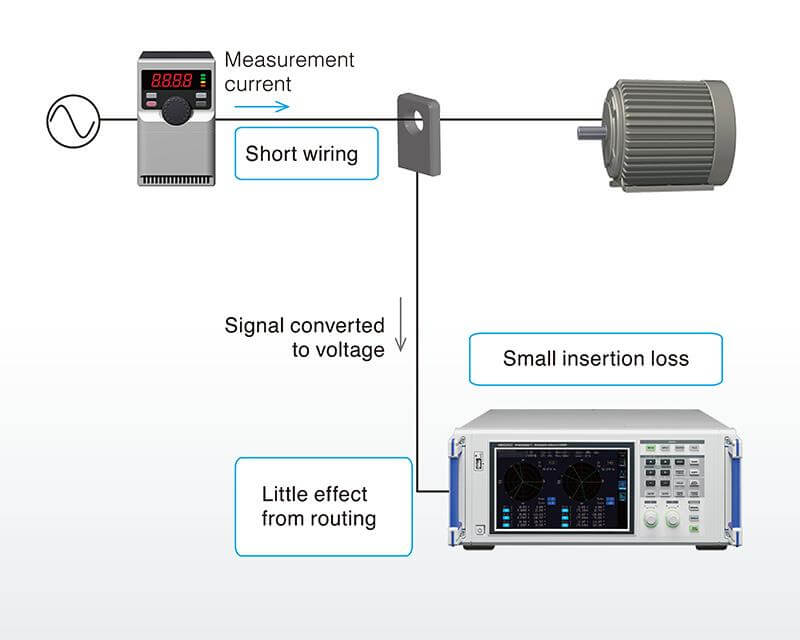

Specjalnie zaprojektowany dla czujników prądu w celu osiągnięcia wysokiej precyzji pomiaru

Zmniejsza to wpływ okablowania i strat miernika, umożliwiając pomiary w warunkach okablowania, które są zbliżone do rzeczywistego środowiska pracy dla wysoce wydajnego systemu.

• Krótkie okablowanie
• Niewielki wpływ trasowania
• Małe straty wtrąceniowe

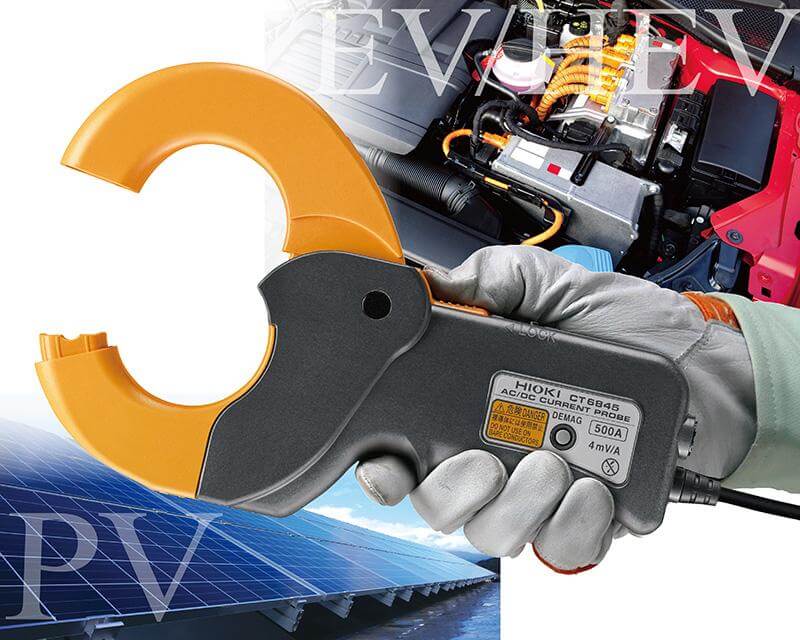

Bardzo dokładny cęgowy czujnik prądu

Seria CT684x charakteryzuje się szeroką charakterystyką temperaturową i zakresem temperatur pracy od -40°C do 85°C, dzięki czemu może być stosowana do oceny działania urządzeń i wyposażenia wewnętrznego, które podlegają ekstremalnym zmianom temperatury. Wytrzymała wydajność czujników prądu pomaga zapewnić możliwość wykonywania potrzebnych pomiarów.

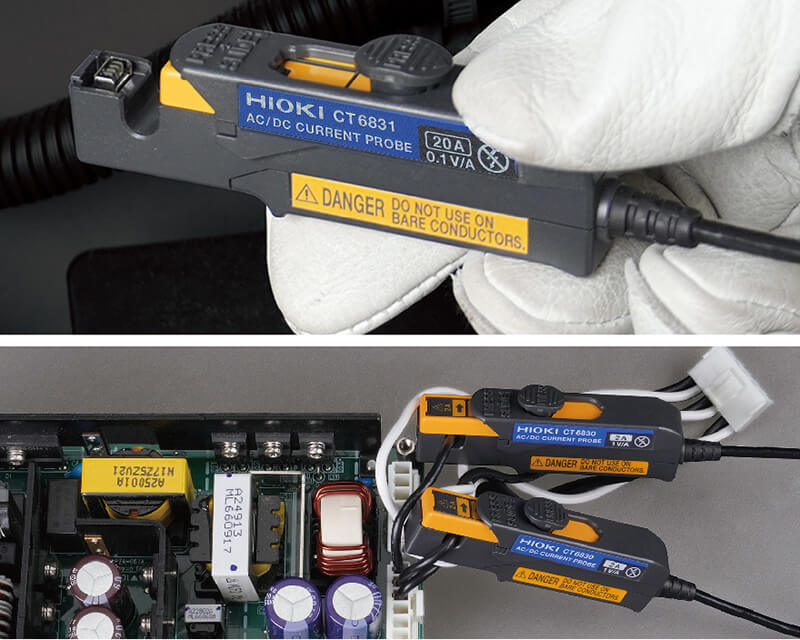

Łatwa instalacja nawet w skomplikowanym okablowaniu lub wąskich/ ciasnych przestrzeniach

Sondy prądowe AC/DC CT6830 i CT6831 (opcjonalne) mają kompaktową i niewielką konstrukcję, dzięki czemu można je łatwo zainstalować w ciasnych przestrzeniach wokół płytek drukowanych, takich jak zasilacze impulsowe wewnątrz produktów. Ponadto obejmują one szeroki zakres temperatur pracy od -40°C do 85°C, umożliwiając dokładny pomiar prądów DC o niskim poziomie nawet w środowiskach, w których temperatura otoczenia jest zmienna.

Sonda prądu AC/DC o wartości znamionowej 20 A (wartość skuteczna) CT6831

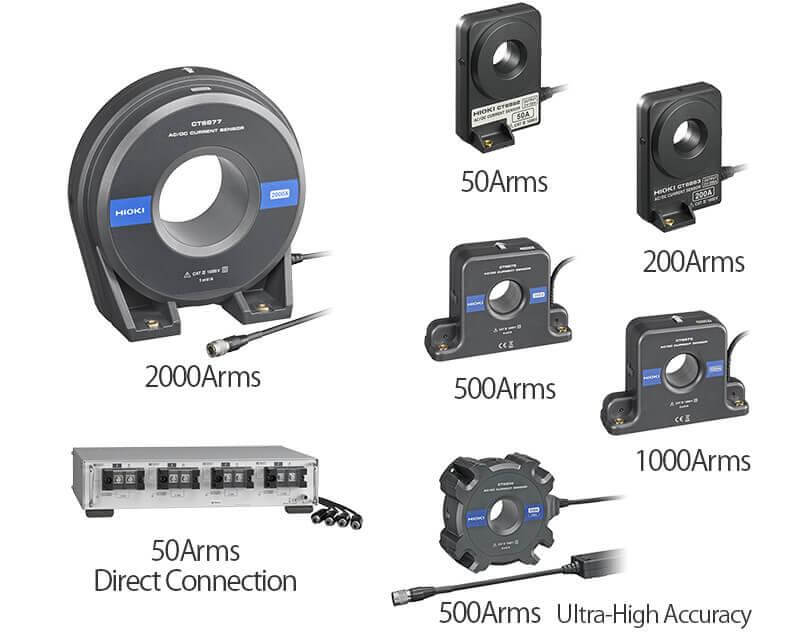

Łączna dokładność ±0,075% rdg z CURRENT BOX PW9100

Dodaj dokładność ±0,05% rdg czujnika prądu do podstawowej dokładności PW6001 ±0,025% rdg, aby uzyskać dokładność ±0,075%. Wybór spośród szerokiej gamy czujników do pomiaru bardzo małych prądów od 10 mA do dużych obciążeń 2000 A*.

*Efektywny zakres pomiarowy.

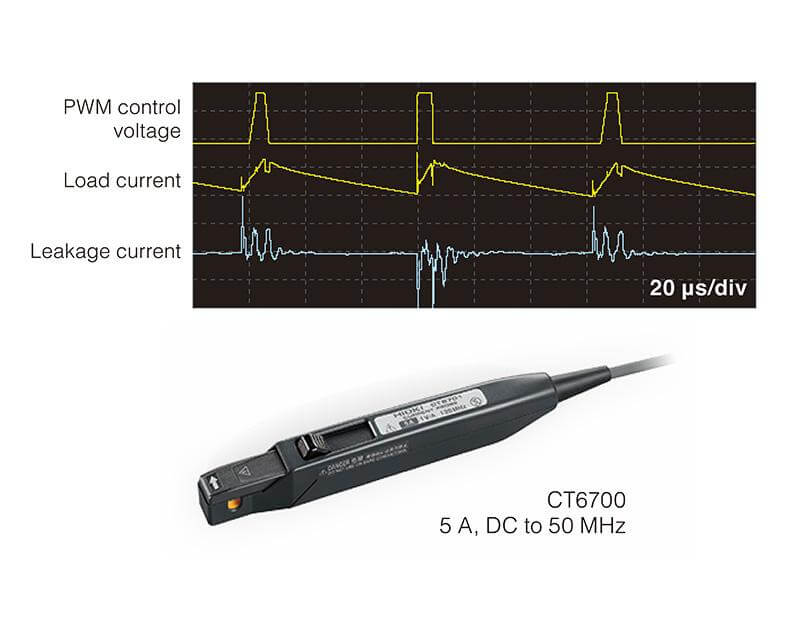

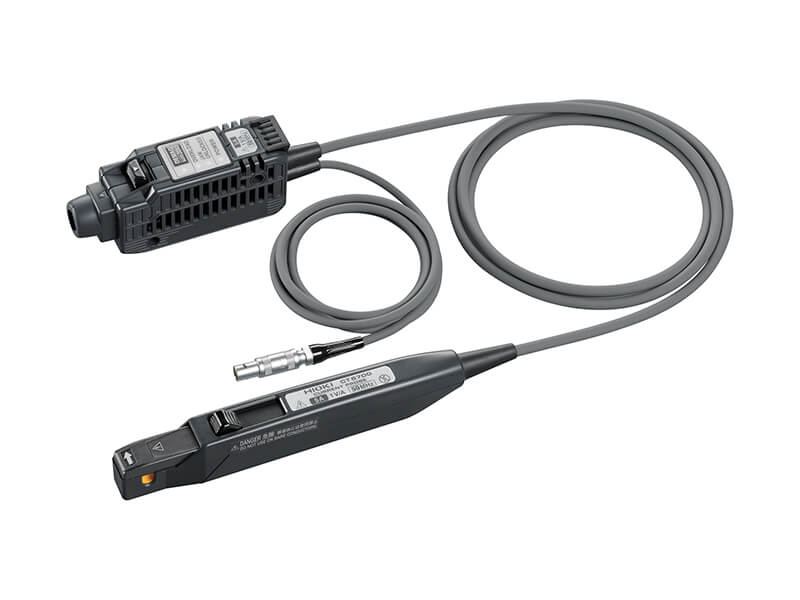

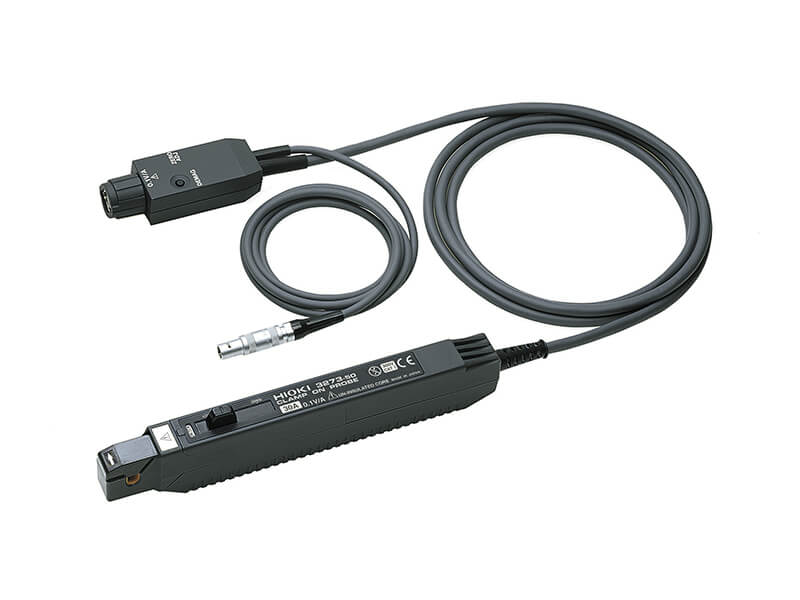

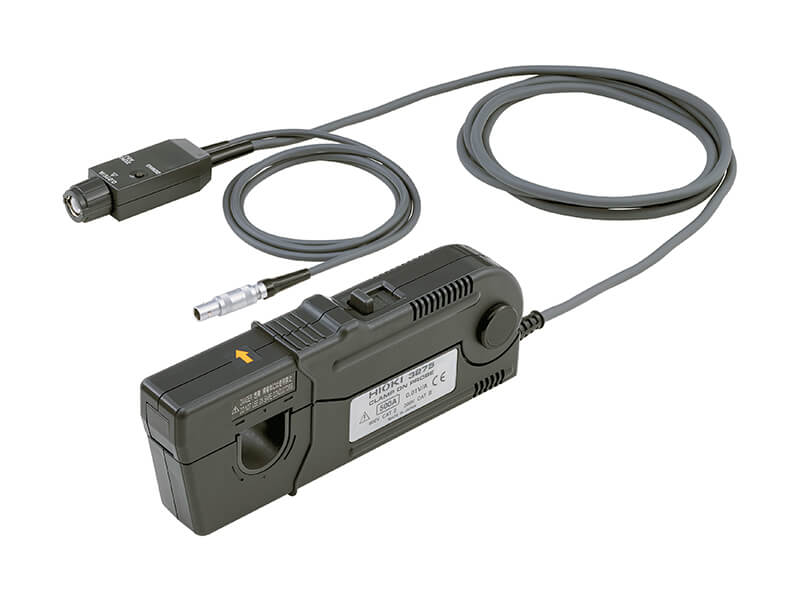

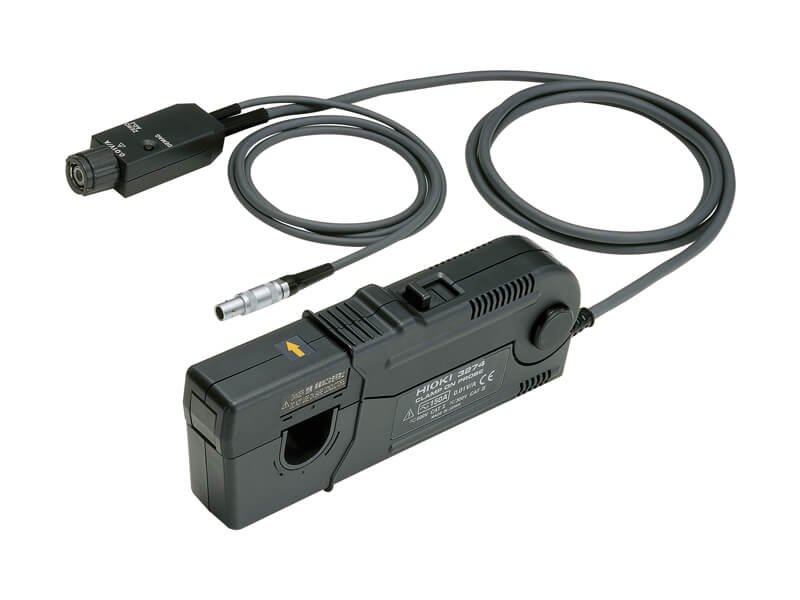

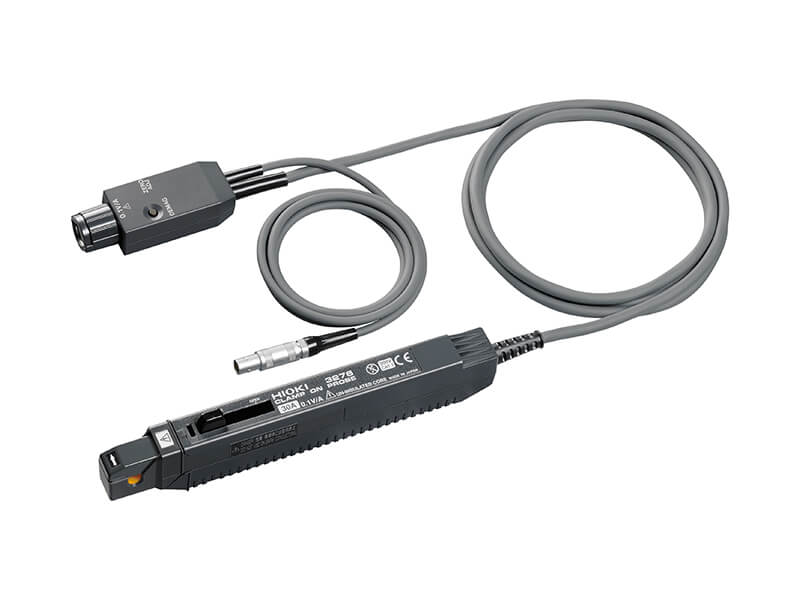

Obsługa szerokopasmowych sond prądowych

W połączeniu z szerokopasmowymi sondami prądowymi Hioki, możliwy jest również pomiar prądów o natężeniu 0,5 mA. Jest to idealne rozwiązanie do obserwacji przebiegów prądu upływu w falownikach.

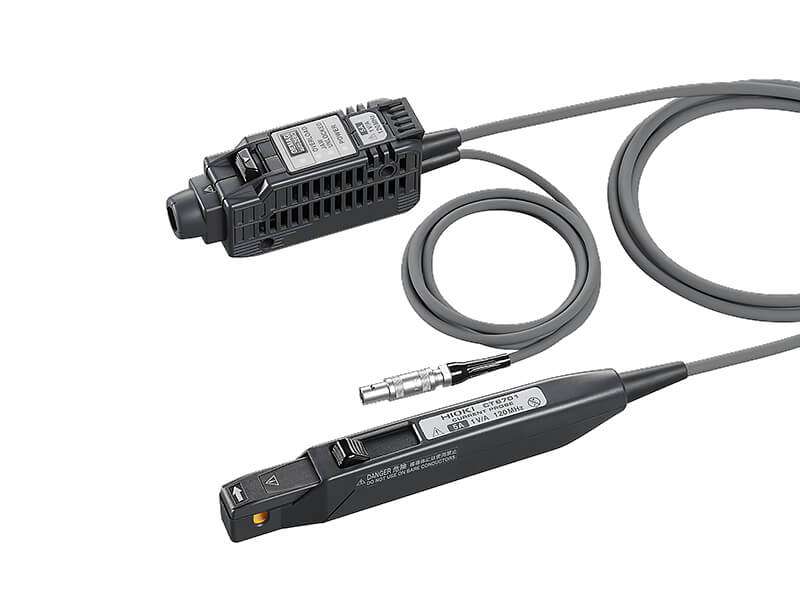

- CT6700, CT6701 1 mA〜

- CT6710, CT6711 0,5 mA〜

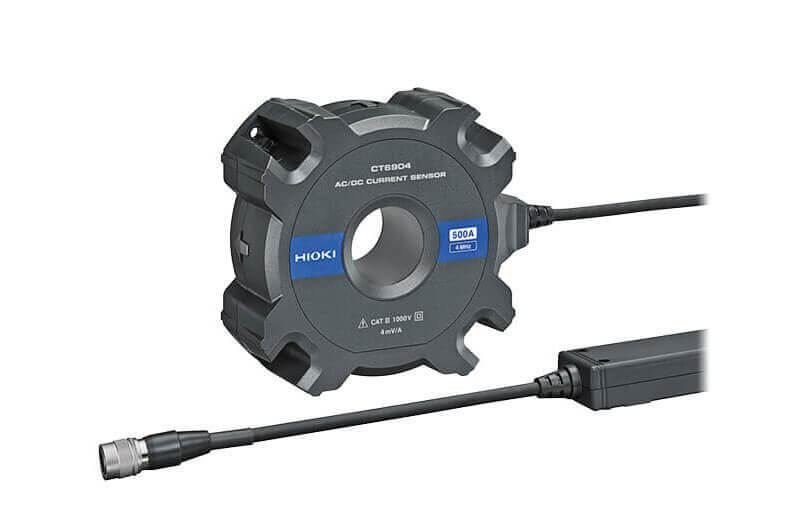

CT6904, optymalne urządzenie do testowania falowników o dużym natężeniu prądu

Nowo opracowana technologia cewek dzielonych jest stosowana w obszarach uzwojenia (CT), osiągając szeroki zakres pomiarowy od DC do 4 MHz. CT6904 to światowej klasy czujnik prądu, który zapewnia najwyższy poziom wydajności w połączeniu z analizatorem mocy PW6001. (Czujnik jest również dostępny w wersji o obciążalności 800 A).

CZUJNIK PRĄDU AC/DC CT6904

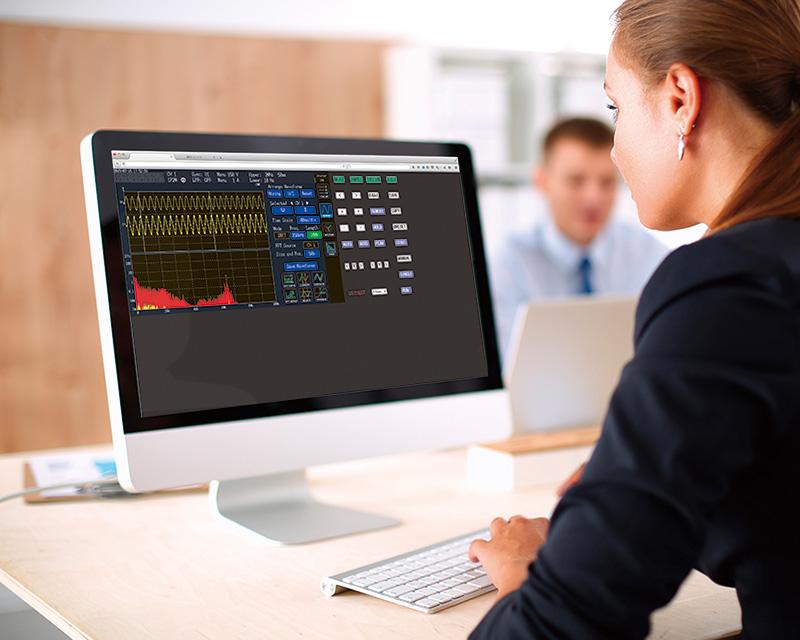

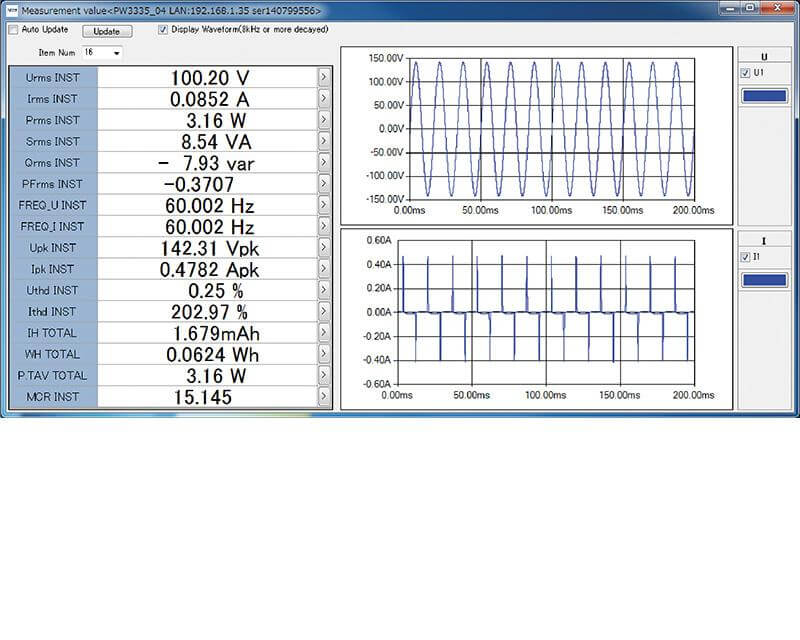

Oprogramowanie do komunikacji z komputerem PC - PW Communicator

PW Communicator to dedykowane oprogramowanie do komunikacji między miernikiem mocy PW6001 a komputerem PC. Bezpłatne oprogramowanie można pobrać ze strony internetowej Hioki. Aplikacja zawiera wygodne funkcje do ustawiania PW6001, monitorowania wartości pomiarowych, pozyskiwania danych za pośrednictwem komunikacji, obliczania wydajności i wiele więcej.

Zdalne sterowanie przez sieć LAN

Zdalne sterowanie PW6001 za pomocą tabletu, smartfona lub dowolnego urządzenia oferującego standardową przeglądarkę internetową.

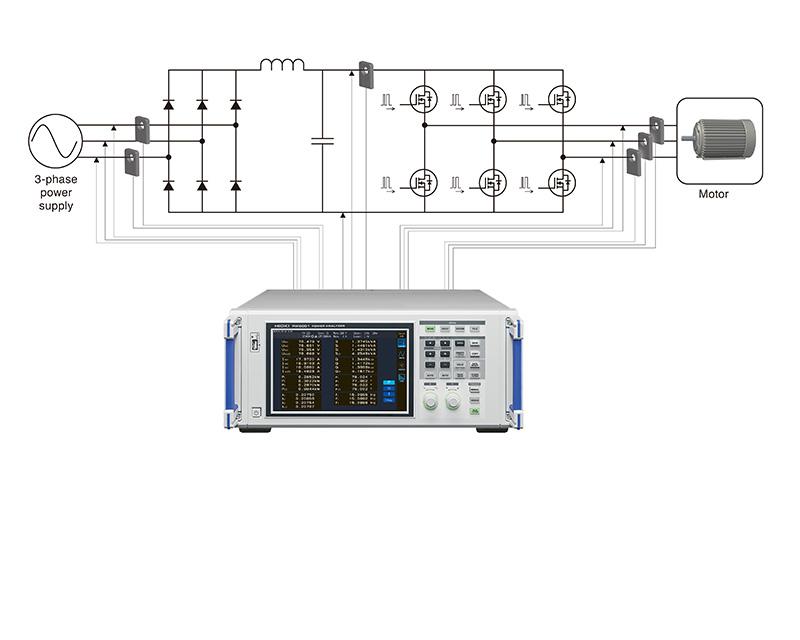

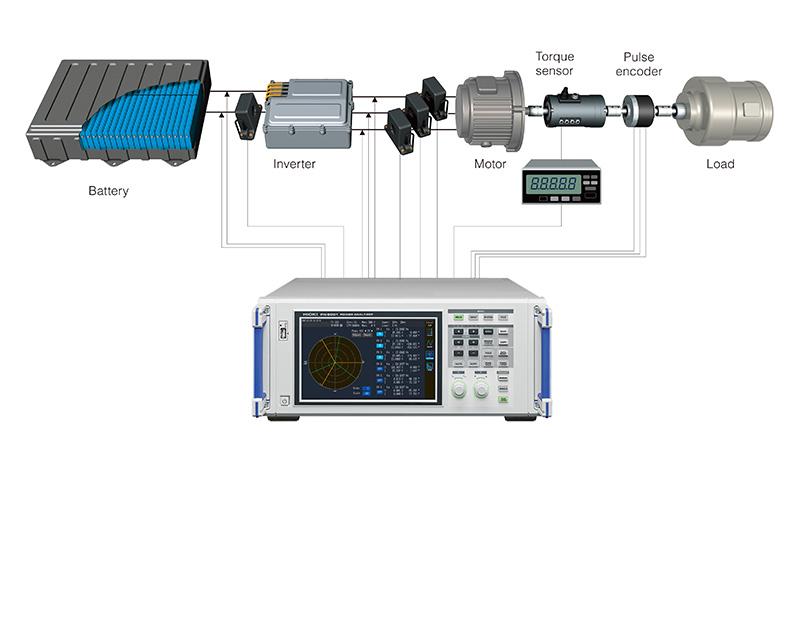

Różnorodne funkcje analizy silnika

Wprowadzanie sygnałów z mierników momentu obrotowego i prędkości obrotowej w celu pomiaru mocy silnika. Oprócz parametrów silnika, takich jak moc silnika i kąt elektryczny, można również mierzyć sygnały wyjściowe z mierników nasłonecznienia i prędkości wiatru.

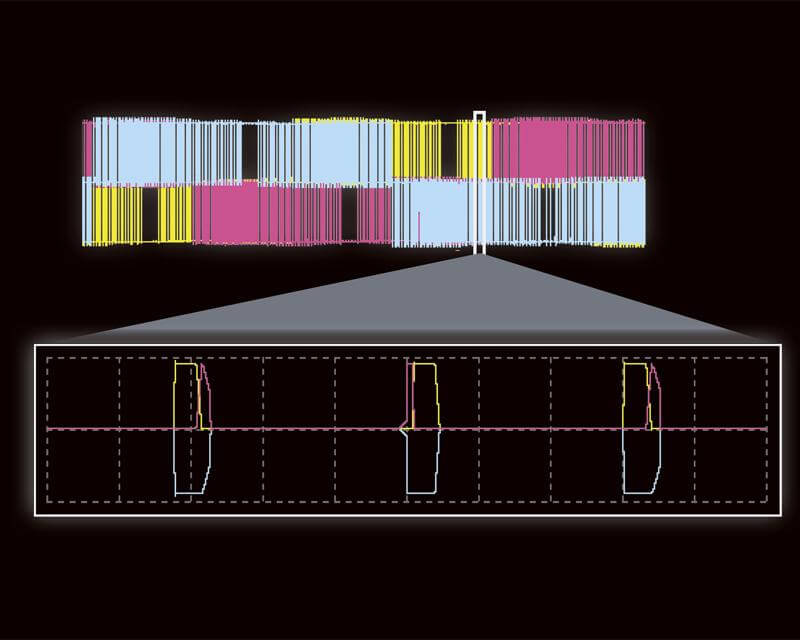

Pomiar SiC z wysoką rozdzielczością

Wysoka rozdzielczość jest wymagana do precyzyjnego pomiaru przebiegów PWM dla półprzewodników SiC o niskiej rezystancji włączenia. 18-bitowa rozdzielczość TrueHD jest osiągana na niespotykanym dotąd poziomie precyzji.

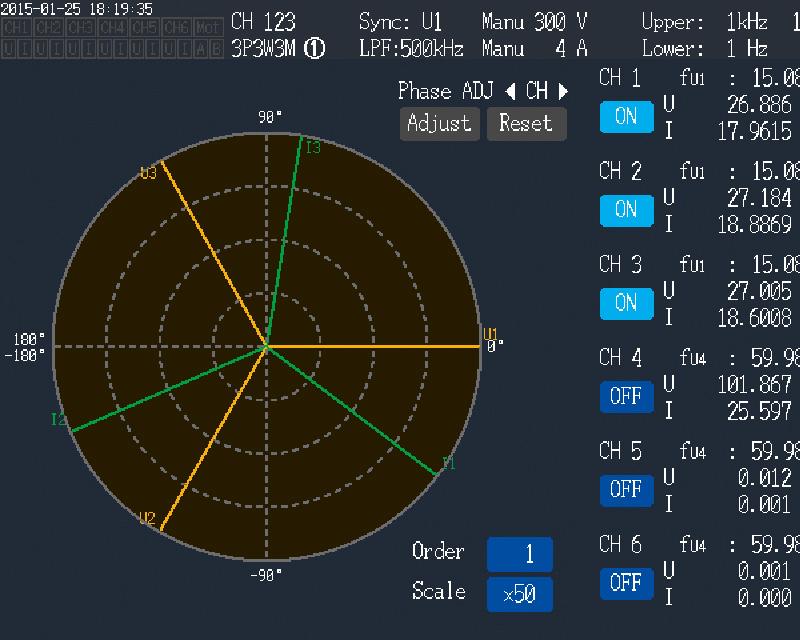

Zaawansowana funkcja pomiaru kąta elektrycznego

PW6001 posiada wbudowaną funkcję pomiaru kąta elektrycznego wymaganą do pomiaru parametrów silnika w wysokowydajnych silnikach zsynchronizowanych i analizy sterowania wektorowego za pomocą układów współrzędnych dq. Umożliwia pomiar w czasie rzeczywistym faz składowych podstawowych napięcia i prądu na podstawie impulsów enkodera. Co więcej, zerowa regulacja kąta fazowego w przypadku wystąpienia napięcia indukowanego umożliwia pomiar fazy przy standardowym napięciu indukcyjnym. Wreszcie, PW6001 może wykrywać impulsy do przodu/do tyłu z fazy A i fazy B, aby umożliwić 4-kwadrantową analizę momentu obrotowego i prędkości obrotowej.

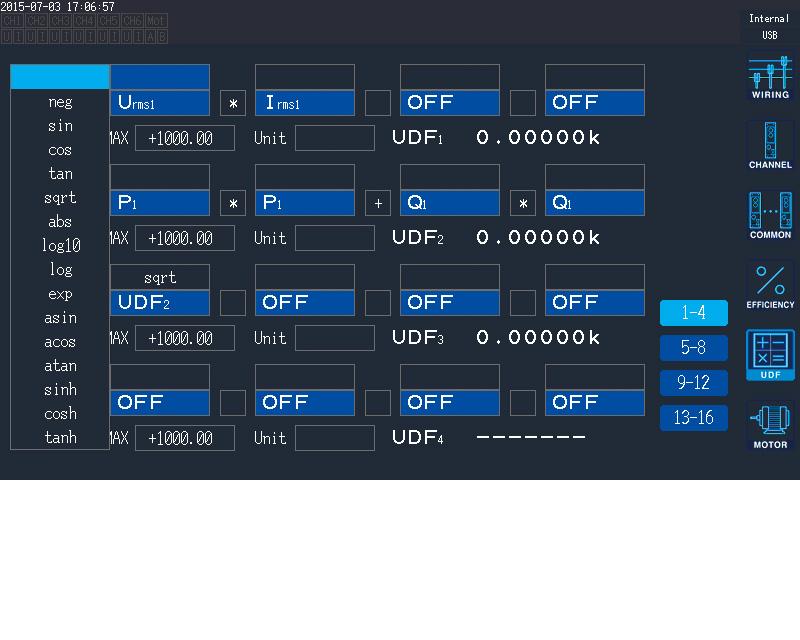

Wyświetlanie wyników obliczeń w czasie rzeczywistym

Ustaw równania, aby PW6001 obliczał wartości pomiarowe w wybrany sposób. Można wprowadzić do 16 formuł obliczeniowych i obsługiwane są funkcje takie jak sin i log. Wyniki obliczeń mogą być używane jako parametry dla innych formuł obliczeniowych, umożliwiając złożoną analizę.

- Obliczanie Ld i Lq w sterowaniu wektorowym silnika

- Pomiar strat w rdzeniu ferrytowym

- Sumowanie wartości RMS i mocy

- Obliczanie wydajności wielosystemowej i strat w modułach energii słonecznej i podobnym sprzęcie.

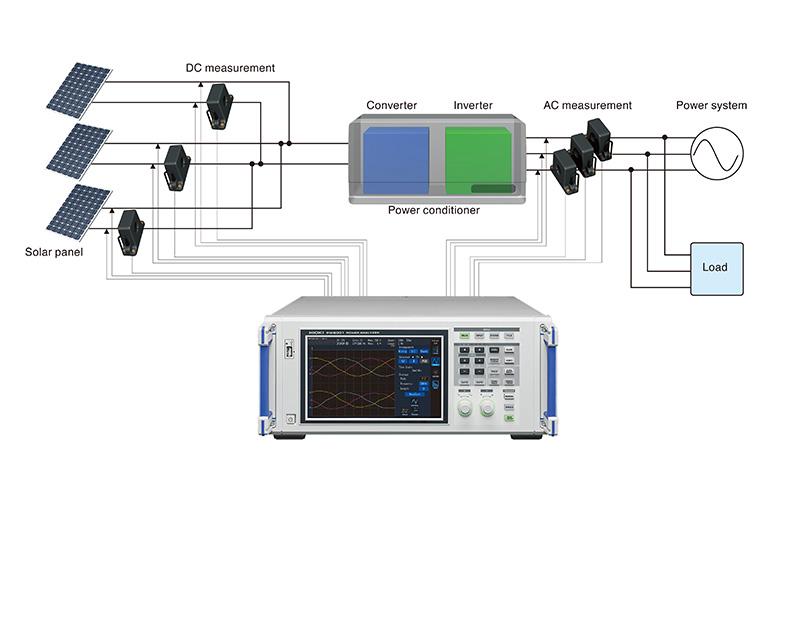

Testowanie kondycjonerów zasilania

Parametry wymagane dla kondycjonerów mocy, takie jak moc bierna fali podstawowej Qf nd, współczynnik tętnienia prądu stałego i 3-fazowy współczynnik niezrównoważenia, mogą być mierzone i wyświetlane jednocześnie. Wymagane dane pomiarowe można wyświetlić na pierwszy rzut oka, co poprawia wydajność testu.

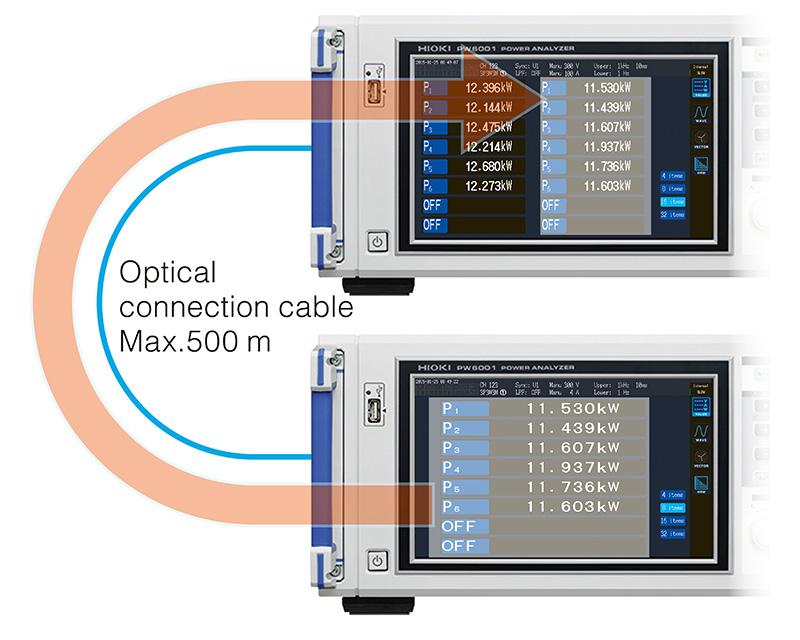

Budowa 12-kanałowego miernika mocy z wykorzystaniem „synchronizacji numerycznej”

W przypadku pomiarów wielopunktowych można użyć funkcji synchronizacji numerycznej do przesyłania parametrów mocy z urządzenia dodatkowego do agregatu w urządzeniu głównym w czasie rzeczywistym, co zasadniczo umożliwia zbudowanie 12-kanałowego systemu analizy mocy.

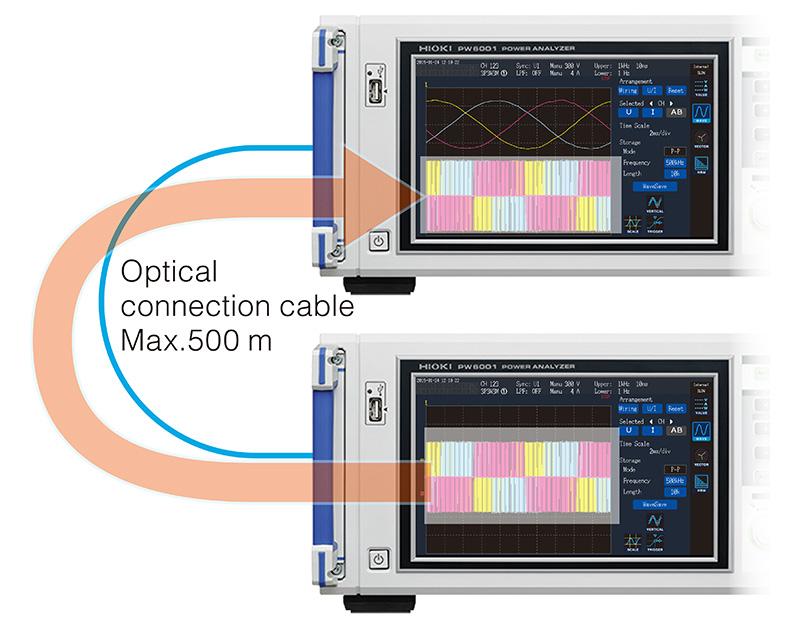

Proste przesyłanie przebiegów dzięki funkcji „Synchronizacja przebiegów”

Transfer w czasie rzeczywistym* 18-bitowych danych próbkowania 5 MS/s. Przebiegi pomiarowe na przyrządzie dodatkowym są wyświetlane bez modyfikacji na urządzeniu głównym, torując drogę dla nowych zastosowań analizatorów mocy, takich jak pomiar różnicy faz napięcia między dwoma oddzielnymi urządzeniami.

*W przypadku przyrządów głównych i dodatkowych synchronizacja przebiegów działa tylko wtedy, gdy dostępne są 3 lub więcej kanałów. Maksymalny błąd próbkowania ±5
