Budenberg model WSE to zintegrowany manometr z separatorem membranowym, zaprojektowany do wytrzymania wysokich ciśnień i temperatur, zwykle związanych z aplikacjami w przemyśle chemicznym i naftowo-gazowym. Model WSE posiada całkowicie spawaną konstrukcję, w ten sposób eliminuje to wiele potencjalnych miejsc przecieku oraz model WSE dostępny jest z połączeniami gwintowanymi do 1”. Unikalną funkcjonalności modelu WSE jest możliwość ustawienia membrany w tryb blokady dla wybranego ciśnienia w celu ochrony jednostki od dużego nadciśnienia nawet do 400 bar. Pozwalając na eliminację drogich nadciśnieniowych zaworów zabezpieczających. Dostępne w szerokim zakresie opcji łącznie z wymiarem średnicy, połączeń, materiałów, płynów wypełniających oraz opcji pozwalających na pracę w temperaturach przekraczających 440°C.

Zastosowanie

Zaprojektowane do ciągłej pracy z gazami lub cieczami, gdzie element pomiarowy może zostać skorodowany lub zatkany przez medium. Wybrane wersje pozwalają na wytrzymanie ciśnień pulsacyjnych, wibracji lub pracy w wysokiej temperaturze.

Średnica	63mm, 100mm, 150mm (4”)
Manometr	Wybrane modele manometru przystosowane do pracy z separatorami membranowymi
Klasa dokładności	1.0% (EN837)
Zakresy pomiarowe	Zgrzewane membrany są dostępne w szerokim zakresie konfiguracji w zależność od wymaganej średnicy oraz ciśnienia pracy dostępne są: Średnica manometru / Średnica membrany / Zakres 63mm / 42 mm / 1…400 bar 100mm, 150mm / 42 mm / 5…400 bar 100mm, 150mm / 69 mm / 1…400 bar
Nadciśnienie	Wszystkie modele do 200 bar standardowo wytrzymują nadciśnienie 130%. Model z membraną z „blokadą” pozwalając separatorowi na wytrzymanie nadciśnienia do maksymalnego ciśnienia jednostki. Unikalna funkcjonalność pozwalając na eliminację drogich zaworów zabezpieczających.
Materiały konstrukcji	Ze względu na konstrukcję spawaną, wszystkie elementy urządzenia łącznie z membraną i połączeniami są wykonane z tego samego materiału: Standardowo: Stal nierdzewna 316L Opcje (WSE-R): Hastelloy C276, Tytan, Tantal lub Monel 400. Inne materiały na zapytanie
Przyłącze procesowe	Modele o nazwie WSE posiadają przyłącze zewnętrzne: 1/4”, 3/8”, 1/2”, 3/4", 1” BSP lub NPT Modele o nazwie CSI posiadają przyłącze wewnętrzne: 1/4”, 3/8”, 1/2”, 3/4" BSP lub NPT Inne przyłącza na zapytanie
Wypełnienie cieczowe	Wraz z kołnierzem jest dostępny szeroki zakres płynów wypełniających nadających się do większość zastosowań, w tym do zastosowań wysokotemperaturowych i farmaceutycznych. Standardowe: Olej mineralny, olej silikonowy HT, Parafina lecznicza, Gliceryna, Syltherm XLT oraz Syltherm 400 Płyny obojętne na bazie fluoru mogą być wykorzystane w zastosowaniach związanych z tlenem i chlorem, a także w szeregu dopuszczonych przez FDA płynów do zastosowań spożywczych i farmaceutycznych
Temperatura	Normalna temperatura pracy: -60°C…100°C Wzrost temperatury pracy do 450°C może być osiągnięty przez wybranie opcji z wydłużoną szyjką i wybranym wypełnieniem wysokotemperaturowym.
Dławik regulowany	Konstrukcja zaciskowa pozwala na zainstalowanie wewnętrznego dławika do tłumienia pulsacji ciśnienia, chroniąc manometr i kołnierz z membraną.
Normy	Wszystkie jednostki produkowane są zgodnie z normą EN 837-1

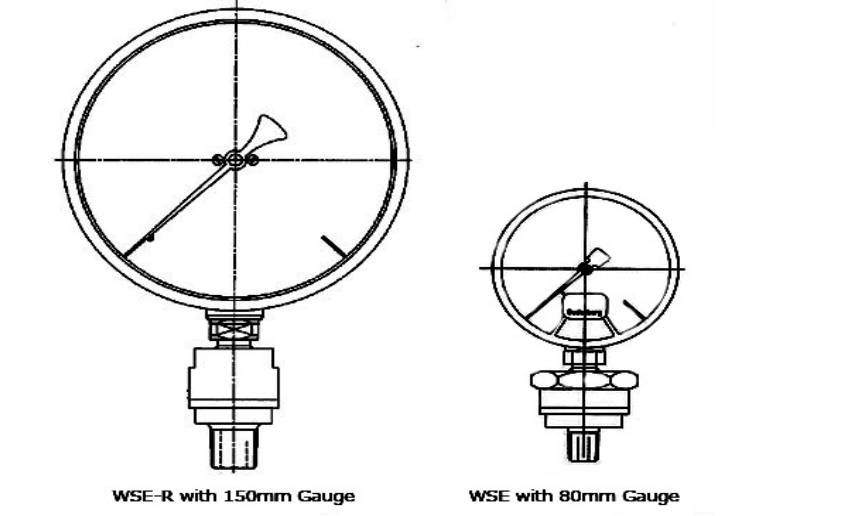

Wymiary

WSE-1 Manometry o małej średnicy 50mm, 63mm i 80 mm
WSE-2 Manometry o dużej średnicy 100mm i 150mm
WSE-P Zawór odpowietrzający w komorze dolnej umożliwiający czyszczenie i/lub odpowietrzanie
WSE-R Rzadki materiały takie jak HastelloyC276, Monel 400 i Tytan

Opcje

Przyłącze odpowietrzające (WSE-P)	Wybrane modele mogą być dostarczone z dodatkowym zintegrowanym przyłączem do użytku jako przyłącze odpowietrzające lub spływu, podłączenia przetwornika lub wykorzystywane do procesu kalibracji/wzorcowania na miejscu, bez potrzeby odłączania całej jednostki.
Zabezpieczenie	Zabezpieczenie antysabotażowe, zapobiegające przed nieuprawnioną manipulacją urządzeniem.
Wydłużona szyjka	W celu zastosowania manometru z mediami o podwyższonej temperaturze nawet do 300°C, można zastosować przedłużoną szyjkę, rozproszyć ciepło pomiędzy WSE a manometrem.
Montowanie na odległość	Możliwe jest zainstalowanie kapilary St / stalowej pomiędzy manometrem a membraną w celu ochrony urządzenia przed ciepłem oraz wibracjami.
Montaż przetworników	Opcjonalnie dostępny jest montaż standardowych i inteligentnych przetworników, które mogą być używane w połączeniu z WSE lub możliwe jest zainstalowanie przetworników wybranych przed klientów.
Zawory i redukcje	W ofercie dostępny jest szereg zaworów kulowych i igłowych oraz redukcji manometrycznych dopasowanych do WSE

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Model	Średnica
254-WSE-2	63 mm
	100 mm
	150 mm

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.
