Firma Metrel za pośrednictwem swojego polskiego dystrybutora Merserwis wprowadza do sprzedaży na polskim rynku nowy przyrząd do certyfikacji bezpieczeństwa urządzeń elektrycznych - Metrel MI 3394 CE MultiTesterXA skierowany do wszystkich producentów urządzeń elektrycznych.

Certyfikacja bezpieczeństwa urządzeń elektrycznych

Nowy model MI 3394 CE MultiTesterXA jest następcą uznanego i sprawdzonego modelu Metrel MI 2094 Multitester CE. Przyrząd przeznaczony jest dla producentów sprzętu elektrycznego, którzy testują swoje wyroby pod kątem spełnienia wymagań Unii Europejskiej, aby móc wystawić dla nich deklarację zgodności i oznaczyć je symbolem CE lecz może być wykorzystywany także do wykonywania wybranych pomiarów bezpieczeństwa takich jak np. wytrzymałości izolacji, kontroli jakości czy zautomatyzowanych testów rutynowych na liniach produkcyjnych.

Zgodnie z deklaracją producenta przyrząd może być wykorzystywany do pomiarów w oparciu o następujące normy: PN-EN 60335 - Elektryczny sprzęt do użytku domowego i podobnego Bezpieczeństwo użytkowania; PN-EN 60745 - Narzędzia ręczne o napędzie elektrycznym; PN-EN 61439 - Rozdzielnice i sterownice niskonapięciowe; PN-EN 60598 - Oprawy oświetleniowe; PN-EN 60950 - Bezpieczeństwo urządzeń techniki informatycznej; PN-EN 61010 - Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych; VDE 0701-702 oraz PN-EN 50191 Instalacja i eksploatacja elektrycznych stanowisk badawczych.

Tester Metrel MI 3394 został zbudowany na zaprojektowanej od podstaw, zunifikowanej platformie sprzętowej firmy Metrel. Pozwala ona sprostać nowoczesnym oczekiwaniom technologicznym, stawianym współczesnym przyrządom pomiarowym.

Budowa

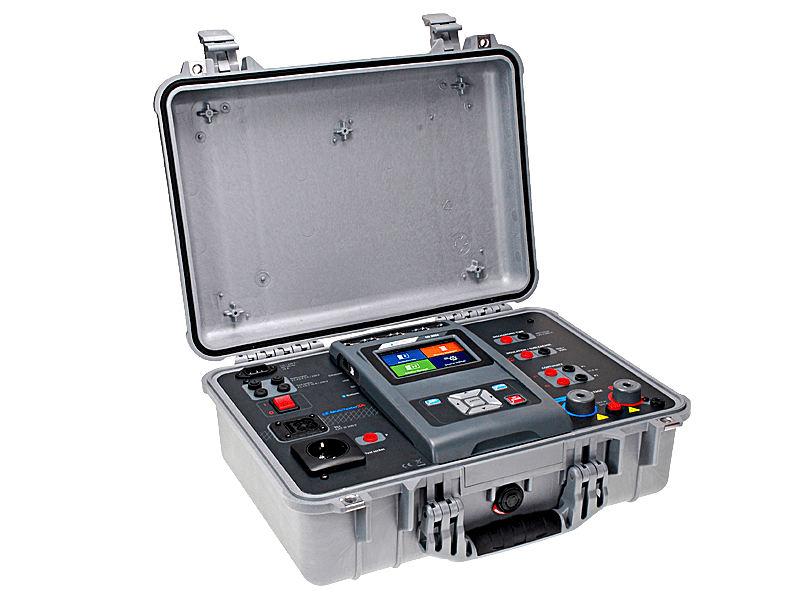

Panel czołowy testera MI 3394 został przeprojektowany w stosunku do swojego poprzednika w sposób, umożliwiający łatwy i szybki dostęp do wszystkich gniazd pomiarowych, ekranu czy przycisków sterujących.

Jedną z pierwszych zauważalnych różnic w stosunku do modelu MI 2094, oraz produktów konkurencyjnych, jest wyposażenie testera w duży, kolorowy i dotykowy ekran pojemnościowy umieszczony na panelu centralnym, który analogicznie jak w innych bazujących na nowej platformie sprzętowej Metrel, umożliwia obsługę przyrządu za pomocą dotyku (z uwzględnieniem pracy w rękawicach ochronnych). Poniżej ekranu znajdują się przyciski sterujące pozwalające na obsługę urządzenia w sposób tradycyjny.

Bezpośrednio nad wyświetlaczem umieszczono porty RS232 wykorzystywane do obsługi akcesoriów dodatkowych, np. lamp sygnalizacyjnych, przycisków uruchamiających pomiar, czytników kodów kreskowych/QR, drukarek etykiet czy innych elementów automatyzujących pomiary.

Na lewym boku obudowy centralnej części konsoli z wyświetlaczem umieszczono gniazda komunikacyjne Ethernet, USB typu A oraz czytnik kart pamięci współpracujący z kartami microSD o pojemności do 32GB - służący do zapisu danych pomiarowych.

Prawa strona panelu czołowego posiada gniazda do podłączenia przewodów pomiarowych dla następujących funkcji: pomiar czasu rozładowania, rezystancji izolacji, ciągłości, wysokonapięciowej wytrzymałości izolacji.

Po lewej stronie panelu czołowego umieszczono gniazdo zasilania sieciowego, bezpieczniki, uniwersalne gniazdo pomiarowe współpracujące z akcesoriami dodatkowymi, gniazdo sieciowe dla pomiaru testowanych urządzeń z wtykiem sieciowym oraz gniazdo testowania prądu upływowego lub rezystancji izolacji z wykorzystaniem sondy zewnętrznej.

Metrel MI 3394 CE MultiTesterXA standardowo sprzedawany jest w wytrzymałej obudowie w formie walizki, odpornej na udary mechaniczne, co pozwala na używanie przyrządu nawet w terenie i trudnych warunkach przemysłowych. Dodatkowo, model ten został przystosowany do pracy stacjonarnej i oferuje możliwość zabudowy na specjalnie przygotowanym stanowisku pomiarowym wykorzystywanym, np. na linii produkcyjnej albo w laboratorium badawczym. Kompleksowe stanowiska pomiarowe z zabudową testera wykonywane są indywidualnie na zamówienie Klienta.

Obsługa

Menu przyrządu zostało zorganizowane w prosty i przejrzysty sposób, dzięki czemu umożliwia ono szybki dostęp do wszystkich niezbędnych funkcji pomiarowych. Podstawowy poziom menu został podzielony na 4 części: Pojedyncze testy, Autotesty, Organizer pamięci oraz Ustawienia ogólne.

Jak wspomniano wyżej - obsługa przyrządu jest możliwa przy pomocy przycisków znajdujących pod wyświetlaczem, jak również przy użyciu dodatkowych elementów sterujących (pedał sterowania). Nowością jest możliwość zdalnego sterowania testerem za pomocą urządzeń komunikujących się z nim za pomocą RS232, USB oraz bezprzewodowo za pomocą Bluetooth, lub przewodowo przez Ethernet.

Autotesty pozwalają na zaprojektowanie własnych sekwencji pomiarowych, dokładnie odpowiadających wymaganiom dotyczącym wykonywanym typom badań. Dzięki temu wszystkie pomiary wykonywane są zgodnie z ustawionymi parametrami w zdefiniowanej kolejności. Pozwala to wykonywać je wg wcześniej przygotowanego schematu odpowiednio przeszkolonemu i przygotowanemu personelowi (bez wymagania posiadania specjalistycznej wiedzy technicznej potrzebnej do dobrania właściwych parametrów testowych).

Funkcje pomiarowe

Metrel MI 3394 CE MultiTesterXA pozwala na wykonanie kompleksowych pomiarów urządzeń elektrycznych pod kątem bezpieczeństwa użytkowania. Jedną z istotniejszych funkcji pomiarowych modelu MI 3394 CE jest test wytrzymałości izolacji (HIPOT - High Potential). W normalnych warunkach pracy, każde urządzenie zasilane elektrycznie generuje dopuszczalną, minimalną wartość prądu upływowego, powstającego na skutek występowania napięć i pojemności wewnątrz urządzenia. Z powodu usterek, wad materiałowych, błędów konstrukcyjnych lub na skutek starzenia się materiału, izolacja zastosowana w przyrządzie może nie być w stanie zapewnić odpowiedniego poziomu ochrony, co w konsekwencji może doprowadzić do wystąpienia na obudowie urządzenia niebezpiecznych napięć i płynięcia prądu upływowego o znacznej wartości. Taka sytuacja może skutkować porażeniem elektrycznym (a co za tym idzie uszczerbkiem na zdrowiu lub w skrajnej sytuacji utratą życia).

MI 3394 CE MultiTesterXA wykonuje pomiar wytrzymałości izolacji dowolnie wybraną wartością napięcia AC do 6kV / DC do 5 kV (z rozdzielczością 1V do poziomu 1000V i 10V powyżej). Użytkownik może także określić czas narastania napięcia, czas utrzymywania napięcia nominalnego oraz czas zatrzymania pomiaru z maksymalnym prądem zwarciowym rzędu 200 mA. Poprzedni model umożliwiał pomiar wytrzymałości izolacji wyłącznie napięciem AC.

Kolejna funkcja pomiarowa pozwala na wykonanie testu ciągłości uziemienia / PE (ground bond). Odpowiednie połączenie odsłoniętych elementów przewodzących obudowy urządzeń elektrycznych do instalacji uziemiającej, gwarantuje, że w przypadku uszkodzenia izolacji elektrycznej takiego urządzenia, niebezpieczne napięcie zostanie odprowadzone do ziemi. W ten sposób zostanie wyeliminowany niebezpieczny potencjał, który mógłby pojawić się na przewodzącym elemencie obudowy urządzenia z uszkodzoną izolacją, a który przy dotknięciu mógłby doprowadzić do przepływu prądu o niebezpiecznej wartości - co w konsekwencji doprowadziło by do groźnego porażenia elektrycznego.

Metrel MI 3394 CE MultitesterXA pozwala na pomiar ciągłości uziemienia dokładną metodą 4-przewodową dla wartości prądu 0.2 A, 4 A, 10A oraz 25A.

Dopełnieniem powyżej wymienionych funkcji jest możliwość pomiaru wartości różnych typów prądów upływowych (zastępczy prąd upływowy, różnicowy prąd upływowy, dotykowy prąd upływowy czy też prąd upływowy bezpośrednio mierzony w przewodzie PE/przewodzie wyrównawczym), pomiaru czasu rozładowania po odłączeniu napięcia oraz komplet testów funkcjonalnych (moc P/Q/S, napięcie, prąd, cosφ, częstotliwość, współczynniki THD prądu i napięcia, współczynnika mocy) pozwalających na weryfikacje poprawności pracy urządzeń podczas normalnego użytkowania.

Nowe oprogramowanie Metrel Electrical Safety Manager

Stworzone od podstaw, nowe oprogramowanie Metrel Electrical Safety Manager dedykowane jest dla wszystkich mierników z najnowszej linii firmy Metrel. Za pomocą jednego oprogramowania zyskujemy możliwość przygotowania protokołów z wielu badań wykonanych przy pomocy różnego typu przyrządów, pomiaru bezpieczeństwa elektrycznych urządzeń na linii produkcyjnej oraz miernikami PAT realizowanymi, np. przez serwis gwarancyjny. Dodatkowo oprogramowanie działa z miernikami do pomiarów bezpieczeństwa rozdzielnic czy maszyn elektrycznych oraz instalacji elektrycznych. W przypadku MI 3394 CE MultiTesterXA program MESM umożliwia tworzenie i edycję sekwencji pomiarowej wraz z dokładnym opisem jej elementów oraz przypisywanie konkretnych pomiarów (wraz z ustawieniem wymaganych parametrów) dla różnych typów i modeli testowanych produktów. Po wykonaniu pomiarów program umożliwia pobranie wyników, stworzenie z nich protokołu lub wyeksportowanie ich do zewnętrznego programu (np. Microsoft Excel). Możliwe jest także dodawanie uwag, komentarzy, czy śledzenie trendu wyników co pozwala np. na prewencyjne wychwycenie pogorszenia się jakości testowanych produktów lub zweryfikowania zmiany dostawcy komponentów na poziom bezpieczeństwa całego produktu.

Wyposażenie i akcesoria

Urządzenie dostarczane jest z kompletem przewodów pomiarowych do wykonywania wszystkich standardowych pomiarów, w tym dwoma pistoletami do bezpiecznych pomiarów wytrzymałości izolacji wysokim napięciem, oprogramowaniem Metrel Electrical Safety Manager w wersji podstawowej oraz świadectwem wzorcowania

Do urządzenia oferowany jest szereg akcesoriów dodatkowych, pozwalających na ułatwienie pracy i dodatkowe zwiększenie poziomu bezpieczeństwa personelu wykonującego testy. Są to między innymi: ostrzegawcza lampa sygnalizacyjna, pedał nożny do bezpiecznego uruchamiania pomiaru, czytniki kodów kreskowych oraz drukarki.

Nowością wśród akcesoriów jest adapter Metrel A 1460, pozwalający na wykonywanie kompleksowych pomiarów bezpieczeństwa sprzętu elektrycznego za pomocą jednego gniazda pomiarowego.

Standardowo pomiar dla różnych funkcji wykonywany jest dzięki osobnym gniazdom i przewodom - co może być użyteczne w przypadku wykonywania oddzielnych, pojedynczych testów np. w laboratorium. W przypadku wykonywania serii powtarzalnych pomiarów w sekwencji, zastosowanie przystawki A 1460 CE pozwala na znaczną oszczędność czasu i automatyzację pomiaru. Należy zaznaczyć że w przypadku zastosowania przystawki A 1460 do pomiaru wytrzymałości izolacji, napięcie testowe ograniczone jest do 1,5kV, co jest jednak wystarczającą wartością napięcia wykorzystywanego do pomiaru wszelkiego rodzaju urządzeń elektrycznych do użytku domowego (tzw. “białe AGD” czyli czajniki, żelazka, pralki itd.).

Nowy model Metrel MI 3394 CE MultiTesterXA dostępny jest już w regularnej sprzedaży w wersji podstawowej i oferowany z oprogramowaniem MESM oraz menu w polskiej wersji językowej.

Z pewnością będzie stanowił on ciekawą propozycję dla firm wykonujących profesjonalne pomiary bezpieczeństwa elektrycznego swoich produktów.

Podmioty zainteresowane zakupem nowego modelu Metrel MI 3394 CE MultiTesterXA mają możliwość skorzystania z prezentacji, a także zakupu przyrządu w specjalnej cenie promocyjnej oferowanej do końca 2015 roku. Poprzednik, model Metrel MI 2094 Multitester CE będzie dostępny jeszcze przez kilkanaście miesięcy po premierze MI 3394.

Bezpośrednią dystrybucję przyrządów firmy Metrel w Polsce prowadzi Merserwis. Produkty firmy Metrel można nabyć również za pośrednictwem partnerów, działających w sieci dystrybucyjnej Merserwis na terenie całego kraju.
