Hikmicro wydał nową aktualizację firmware do kamery akustycznej AI56 w wersji 5.5.57. Wprowadza ona nowe, przydatne i poszukiwane przez klientów funkcje zupełnie za darmo. Z tego wpisu dowiecie się o nowościach w oprogramowaniu oraz jak bezpiecznie przeprowadzić proces aktualizacji.

Przypomnijmy, że kamera akustyczna Hikmicro AI56 to profesjonalny produkt służący do lokalizacji źródeł dźwięku. Wyposażona w 64 niskoszumowe mikrofony MEMS oraz regulowany zakres pasma od 2 kHz do 65 kHz, AI56 umożliwia łatwy i skuteczny sposób wykrywania wycieków sprężonego powietrza w środowisku przemysłowym lub wykrywania wyładowań częściowych w systemach o wysokim napięciu.

Duży 4,3-calowy ekran dotykowy LCD prezentuje wyniki na tle zdjęcia, co pozwala szybko zlokalizować źródło problemów. Maksymalna odległość robocza wynosi 100 metrów, co również pozwala zachować bezpieczną odległość podczas badania urządzeń o wysokim napięciu.

Dzięki temu lekkiemu i łatwemu w użyciu narzędziu możesz odkryć potencjalne zagrożenia bezpieczeństwa, zminimalizować problemy z diagnostyką oraz zaoszczędzić dodatkowe koszty związane z awariami sprzętu i czasem przestoju.


Nowe funkcje

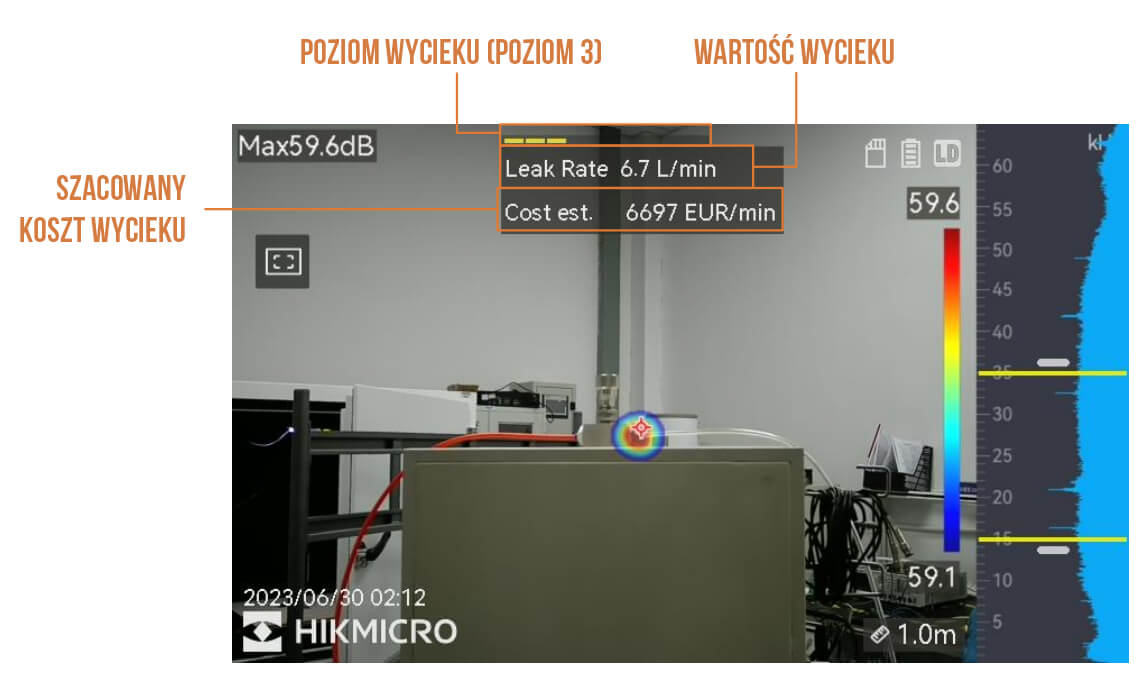

Wartość, koszt i poziom wycieku w czasie rzeczywistym

Hikmicro AI56 w wersji V5.5.57 oferuje w czasie rzeczywistym szacowaną wartość wycieku, koszt wycieku oraz poziom wycieku dla detekcji wycieków gazowych. Możesz włączyć/wyłączyć wyświetlanie wartości wycieku, kosztu wycieku oraz poziomu wycieku w Ustawienia -> Ustawienia wyświetlania.



Wykrywanie wyładowań częściowych

Hikmicro AI56 w wersji V5.5.57 oferuje wykrywanie wyładowań częściowych (PD) w celu zlokalizowania wyładowań, które mogą zagrażać bezpieczeństwu działania systemów elektrycznych. Wybierz Tryb detekcji w głównym menu i przełącz się na Wykrywanie wyładowań częściowych. Możesz również przejść do Ustawienia -> Ustawienia akustyczne -> Tryb detekcji, aby włączyć Wykrywanie wyładowań częściowych.



Automatyczne wykrywanie wyładowań częściowych

Hikmicro AI56 w wersji V5.5.57 jest zdolna do szacowania typów wyładowań częściowych na podstawie częstotliwości dźwięku i wyświetlania w czasie rzeczywistym szacunków na ekranie na twoje odniesienie. AI56 jest w stanie zidentyfikować wyładowania koronowe, unoszące się, powierzchniowe i cząstkowe, a także wykluczyć szumy tła na scenie.

Typy wykrywanych wyładowań częściowych są następujące:

1. Wyładowanie koronowe (Corona Discharge): Wyładowanie koronowe występuje na ostrych powierzchniach przewodzących otoczonych gazem. Zazwyczaj ma miejsce w systemach elektrycznych, takich jak linie elektroenergetyczne o wysokim napięciu, transformatory lub silniki elektryczne.

2. Wyładowanie unoszące się (Floating Discharge): Wyładowanie unoszące się, jedno z wyładowań łukowych, występuje, gdy prąd elektryczny płynie przez ścieżkę przewodzenia stworzoną przez różnicę napięcia między dwoma przewodnikami. Może występować w różnych sytuacjach, takich jak systemy przesyłania energii o wysokim napięciu, przełączniki elektryczne, wyłączniki oraz urządzenia do spawania.

3. Wyładowanie powierzchniowe (Surface Discharge): Wyładowanie powierzchniowe odnosi się do wyładowania elektrycznego, które przemieszcza się wzdłuż powierzchni izolacji. Przyczyną tego typu wyładowań są zanieczyszczenia i warunki atmosferyczne, takie jak wysoka wilgotność powierzchni izolatora. Często występuje w urządzeniach o wysokim napięciu, takich jak transformatory, kable, aparatura rozdzielcza oraz silniki.

4. Wyładowanie cząstkowe (Particle Discharge): Wyładowanie cząstkowe to częściowe wyładowanie energii elektrycznej, która oddziałuje z metalicznymi cząstkami i zanieczyszczeniami obecnymi w systemach elektrycznych. Może wynikać z luźnych cząstek lub cząstek powstałych w wyniku zużycia mechanicznego, korozji lub degradacji materiałów izolacyjnych.

Wyświetlanie diagramu PRPD

Hikmicro AI56 w wersji V5.5.57 oferuje diagram PRPD (phase resolved partial discharge) w celu dokładniejszej diagnozy aktywności wyładowań częściowych (PD). Diagram PRPD jest wizualną reprezentacją wyładowań częściowych w systemach elektrycznych i izolacyjnych. Pokazuje amplitudę wykrytych wyładowań częściowych odzwierciedloną na osi odchylenia fazowego (oś x). Diagram PRPD jest przydatny do analizy i diagnozy aktywności wyładowań częściowych w systemach izolacyjnych. Diagram PRPD jest wyświetlany w górnej części środkowej widoku na żywo (patrz Rysunek 2-2). Możesz włączyć/wyłączyć wyświetlanie diagramu PRPD, dotykając diagramu.

Ustawienie narzędzia pomiarowego

Hikmicro AI56 w wersji V5.5.57 umożliwia skupienie się na wykrywaniu celu badanej sceny za pomocą narzędzia pomiarowego w kształcie prostokąta. Gdy narzędzie pomiarowe jest włączone, urządzenie wykrywa tylko wycieki gazu lub wyładowania częściowe w obszarze prostokąta. Możesz włączyć/wyłączyć narzędzie pomiarowe, dotykając ikony po lewej stronie.



Jak przeprowadzić aktualizację firmware Hikmicro?

Przed aktualizacją urządzenia, upewnij się, że:
- Bateria urządzenia jest w pełni naładowana.
- Funkcja automatycznego wyłączania zasilania jest wyłączona, aby uniknąć przypadkowego zawieszenia podczas aktualizacji.
- Do urządzenia została włożona karta pamięci.

KROK 1: Pobierz nowe oprogramowanie ze strony internetowej producenta ( https://www.hikmicrotech.com/en/industrialproducts/ai56-acoustic-camera/ ) i zapisz je na swoim komputerze. FPGA nie będzie tym razem aktualizowana.

KROK 2: Użyj dostarczonego przewodu USB (typ C do typu A) do połączenia urządzenia z komputerem.

KROK 3: Otwórz wykryty dysk na swoim komputerze.

KROK 4: Rozpakuj oprogramowanie i skopiuj plik .dav do głównego katalogu na tym dysku.

KROK 5: Odłącz urządzenie od komputera i zrestartuj je, aby rozpocząć automatyczną aktualizację.
