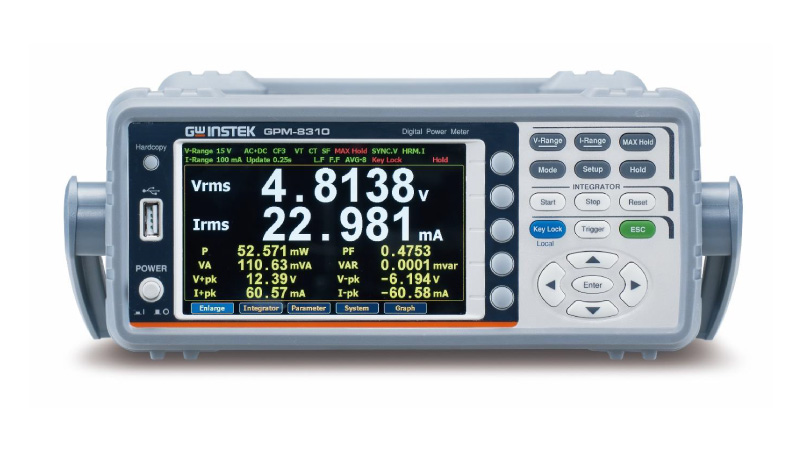

GW Instek GPM-8310 to nowy jednofazowy cyfrowy miernik mocy. Urządzenie przeznaczone jest do pomiaru mocy DC i AC w zakresie częstotliwości 0,1Hz ~ 100kHz. Przyrząd został wyposażony w 16 bitowy przetwornik A/C z próbkowaniem 300kHz.

Różne tryby wyświetlania

Miernik został wyposażony w 5 calowy wyświetlacz LCD o rozdzielczości 5 cyfr. Wyniki mogą zostać wyświetlone w formie wartości liczbowej (tryb numeryczny) lub jako przebieg sygnału (tryb graficzny).

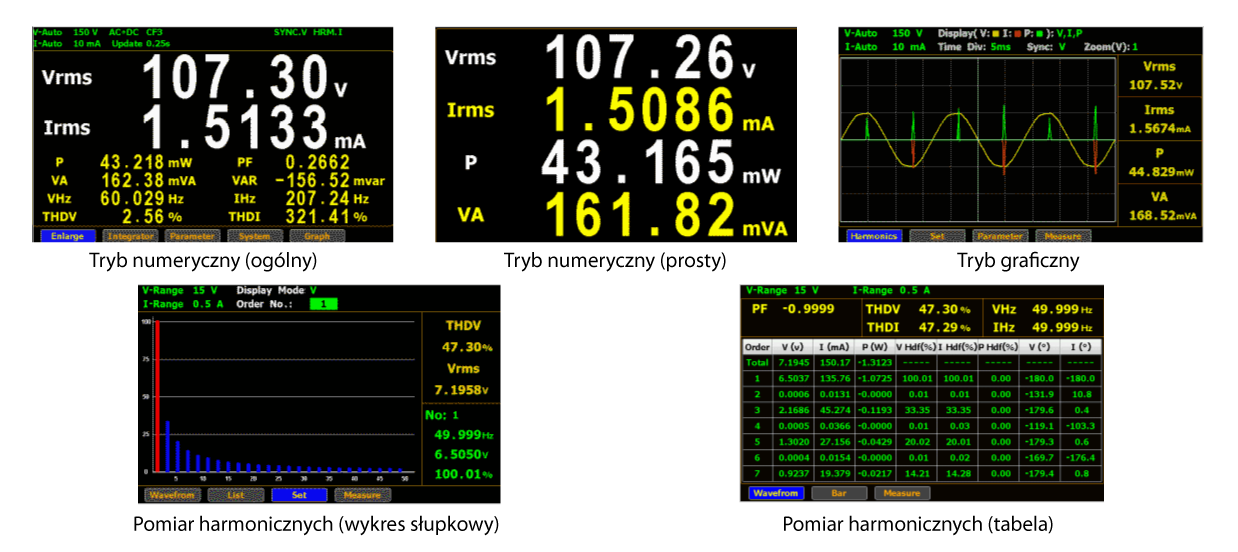

W trybie numerycznym dostępny jest tryb ogólny i tryb prosty. Tryb ogólny może jednocześnie wyświetlać 10 parametrów pomiarowych (2 pomiary główne i 8 pomiarów dodatkowych), natomiast tryb prosty umożliwia wyświetlane tylko 4 parametrów. Parametry w każdym z trybów mogą być dowolnie rozmieszczone i łączone. W trybie graficznym dostępna jest prosta funkcja oscyloskopu, która umożliwia wyświetlanie przebiegów trzech parametrów, w tym napięcia, prądu i mocy. Skala pozioma może być regulowana w zakresie 25μs/dz ~ 1s/dz zgodnie z ustawioną szybkością odświeżania danych. Podczas pomiaru harmonicznych można wyświetlić wyniki pomiarów każdej harmonicznej za pomocą wykresów słupkowych. Odpowiednie wartości każdego rzędu harmonicznych (napięcie/prąd/moc/współczynnik zniekształceń napięcia/współczynnik zniekształceń prądu/współczynnik zniekształceń mocy/kąt fazy napięcia/kąt fazy prądu) mogą być w całości zarejestrowane i wyświetlone.

Mnogość mierzonych wartości

GPM-8310 oferuje szereg funkcji pomiarowych, w tym napięcie, prąd, częstotliwość, moc skuteczną, moc pozorną, moc bierną, współczynnik mocy, współczynnik szczytu, całkowite zniekształcenia harmoniczne i inne. GPM-8310 jest również wyposażony w funkcję pomiaru energii w watogodzinach [Wh] oraz amperogodzinach [Ah].

* Ma zastosowanie tylko do określonych trybów pomiarowych.

Dostosowanie przekładni

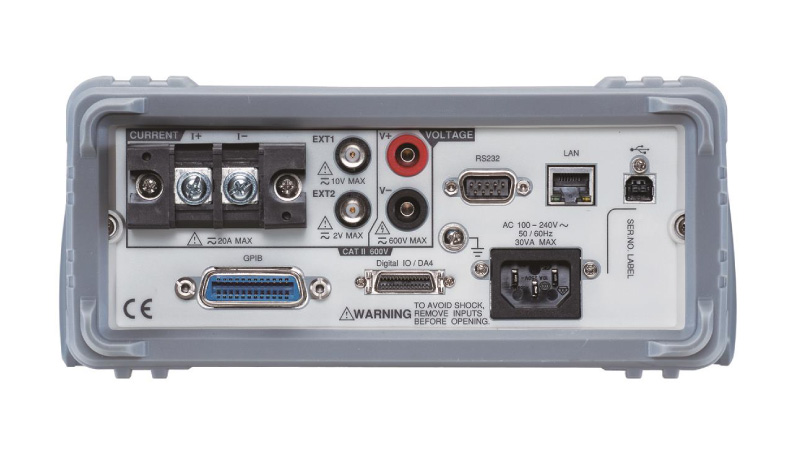

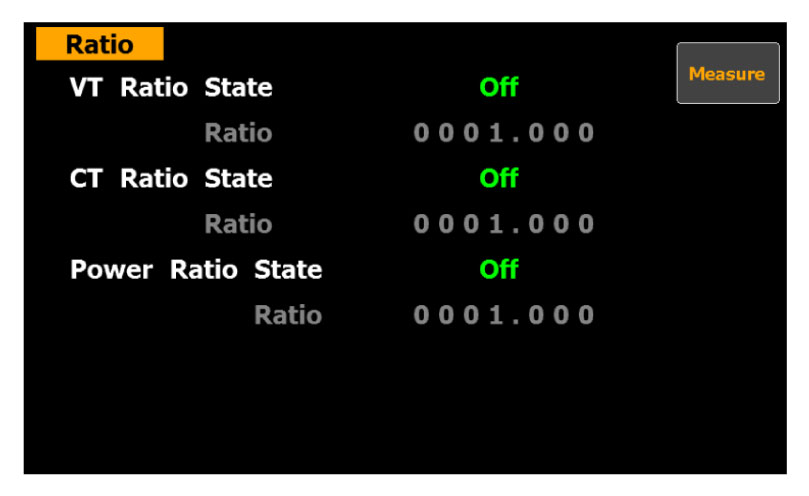

GPM-8310 umożliwia dowolny wybór przekładni dla napięcia/prądu/mocy, dzięki czemu można dostosować pomiar tych wartości do zastosowanych przekładników i wyświetlać rzeczywistą (już przeliczoną) wartość. Do pomiaru dużych prądów, innych niż ustawienie przekładni prądu, można wykorzystać zewnętrzne zaciski czujnika prądu (EXT1/EXT2) do połączenia z wyjściowym przekładnikiem prądowym typu napięciowego, co ułatwia pomiar dużych prądów.

Dowolna zmiana zakresu

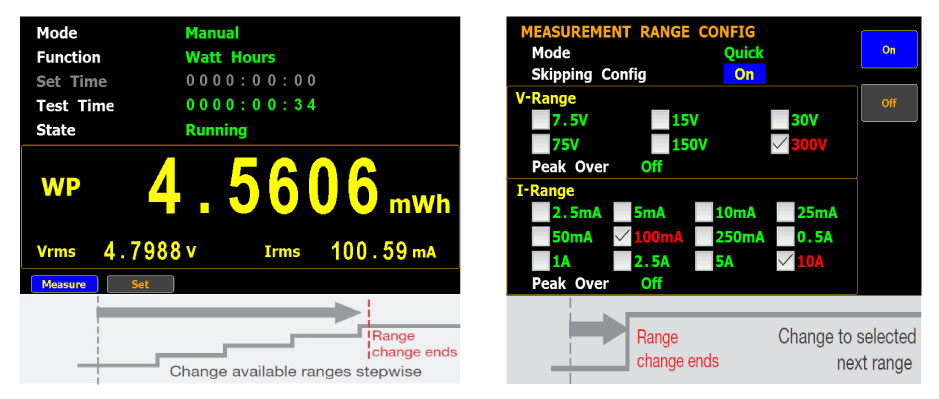

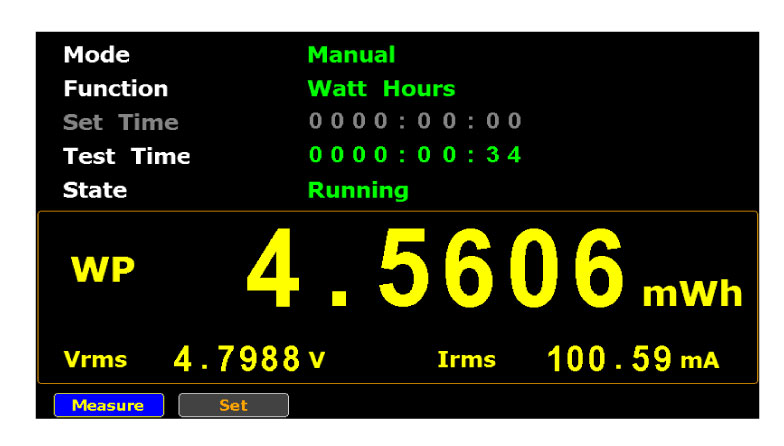

GPM-8310 zapewnia pomiar funkcji całkowania w trybie automatycznej zmiany zakresu, co pozwala użytkownikom na pełne obliczenie całkowitej wartości zużycia energii przez badane urządzenie od początku do końca czasu trwania funkcji całkowania. Ponadto GPM-8310 obsługuje również definiowany przez użytkownika mechanizm zmiany zakresu. Użytkownicy mogą wybrać wymagany zakres, który ma zostać zmieniony, aby zaoszczędzić czas na zmianie zakresu i przyspieszyć test.

Wygodne i praktyczne interfejsy

GPM-8310 zapewnia wszechstronne i różnorodne interfejsy komunikacyjne, w tym RS-232 / USB / LAN / GPIB, które są odpowiednie dla klientów do pisania oprogramowania komputerowego do zdalnego sterowania i zbierania wyników pomiarów. Opcjonalny interfejs Digital I/O (DA4) zapewnia 3 różne tryby pracy: tryb sterowania zewnętrznego, tryb wyjścia DA4 oraz samoczynnie definiowany tryb wyjścia w oparciu o ustawienia użytkownika.

Mechanizm DA4

Kluczowe cechy

• Ekran 5” TFT LCD
• Pasmo pomiarowe prądu/napięcia: DC, 0,1Hz ~ 100kHz
• Dwa tryby wyświetlania numerycznego:
  - Tryb ogólny: Wyświetlanie dwóch głównych wartości i ośmiu dodatkowych
  - Tryb prosty: Wyświetlanie czterech głównych wartości
• Wyświetlanie graficzne: Napięcie, Prąd, Moc
• Analiza harmonicznych do 50 rzędu
• Zewnętrzne zaciski prądowe
• Wbudowane interfejsy: RS-232C, USB Device/Host, LAN, GPIB
• Opcjonalny interfejs: Digital I/O (DA4)

Przeznaczenie

• Inżynieria produkcji
  - Prosty tryb wyświetlania (cztery główne pozycje pomiarowe) i dokładność podstawowa na poziomie 0,05% (napięcie/prąd/moc) spełniają wymagania obserwacji pomiarów i dokładności w procesie produkcyjnym.
  - Dodatkowe gniazdo uniwersalne (opcjonalne) może skutecznie wspomagać proces produkcyjny w celu poprawy efektywności badań.
  - Możliwość zmiany przekładni napięcia/prądu oraz zacisk wejściowy zewnętrznego czujnika prądu spełniają wymagania pomiaru dużych prądów.
  - RS-232C/Urządzenie USB / LAN / GPIB zapewniają możliwość automatycznego zbierania i zarządzania wynikami testów w celu ułatwienia analizy produktu i jego poprawy.
• Jakość produkcji oraz Badania i rozwój
  - 0,05% dokładność podstawowa (napięcie/prąd/moc) i wysokie rozdzielczości (0,1μA/ 0,1μW) spełniają wymagania precyzji i dokładności w zakresie weryfikacji jakości.
  - 25 parametrów w pomiarach mocy spełnia potrzeby różnych pomiarów jakościowych.
  - Wyświetlanie przebiegu (napięcie/prąd/moc) ułatwia analizę i doskonalenie produktu.
• Badania i rozwój
